13.20 PUNZONADO AXIAL AMPLIADO (ciclo 872)
13.20 PUNZONADO AXIAL
AMPLIADO (ciclo 872)
Aplicación
Con este ciclo se pueden punzonar axialmente ranuras (punzonado
plano). Volumen de funciones ampliado:
„ En el principio y final del contorno se puede añadir una fase o
redondeo
„ En el ciclo se pueden definir ángulos para las paredes laterales de la
ranura
„ En las esquinas del contorno se pueden añadir radios
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.

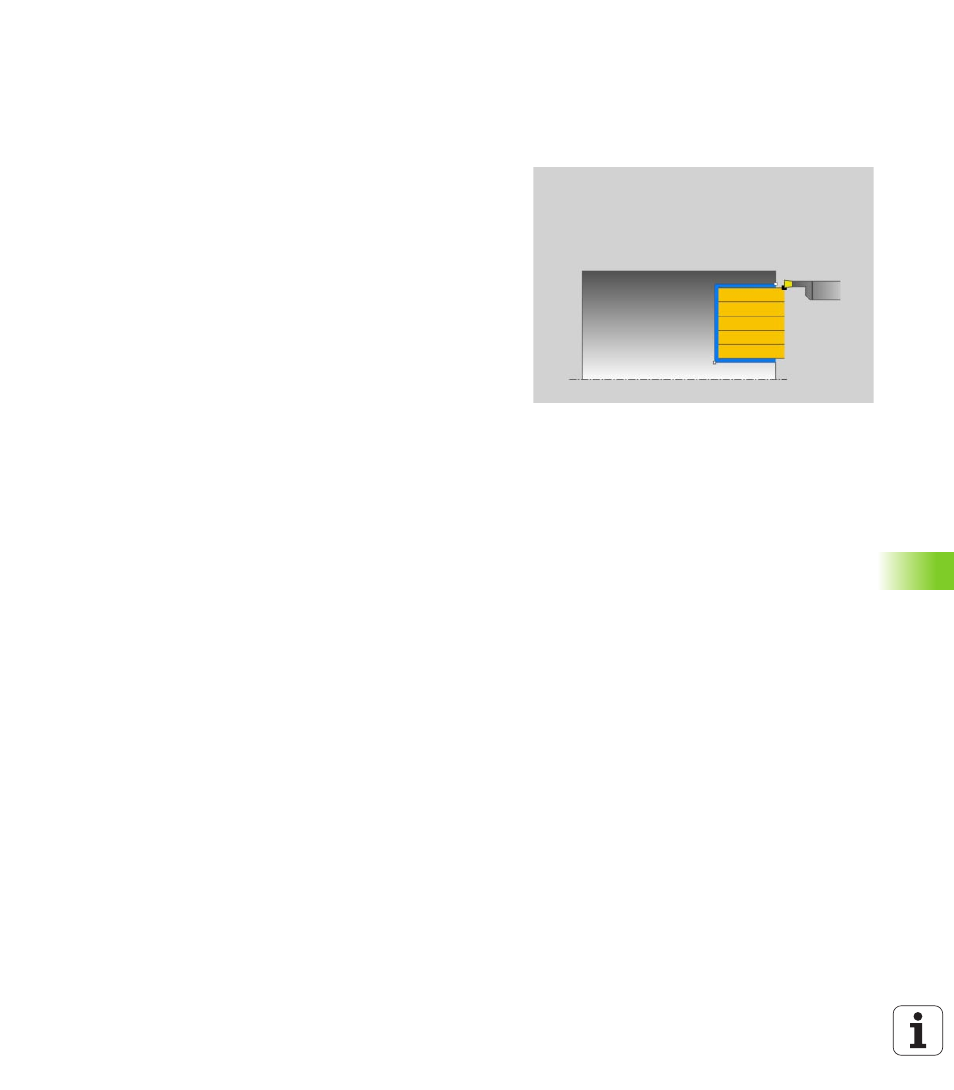

Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de herramienta
en la llamada del ciclo. Si la coordenada Z del punto inicial es más
pequeña que Q492 Z INICIO DE CONTORNO, el TNC posiciona la
herramienta en la coordenada Z a Q492 e inicia el ciclo desde allí.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección radial con el avance definido Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
