SCA AMPLIADO (ciclo
832)
Parámetros de ciclo
U Situación de rosca Q471:Determinar posición de la
rosca:
0: Rosca exterior
1: Rosca interior
U Orientación de rosca Q461: Determinar dirección del
paso de rosca:
0: longitudinal (paralelo al eje de giro)
1: transversal (vertical al eje de giro)
U Distancia de seguridad Q460: Distancia de
seguridad vertical al paso de rosca.
U Paso de rosca Q472: Paso de la rosca
U Profundidad de rosca Q473: profundidad de la rosca.
Con introducción 0, el control supone la profundidad
a base del paso para una rosca métrica.
U Tipo de cota cono Q464: Determinar el tipo de cota
del contorno cónico:
0: mediante punto inicial y final
1: mediante punto final, inicio X y ángulo de cono
2: mediante punto final, inicio Z y ángulo de cono
3: mediante punto inicial, final X y ángulo de cono
4: mediante punto inicial, final Z y ángulo de cono

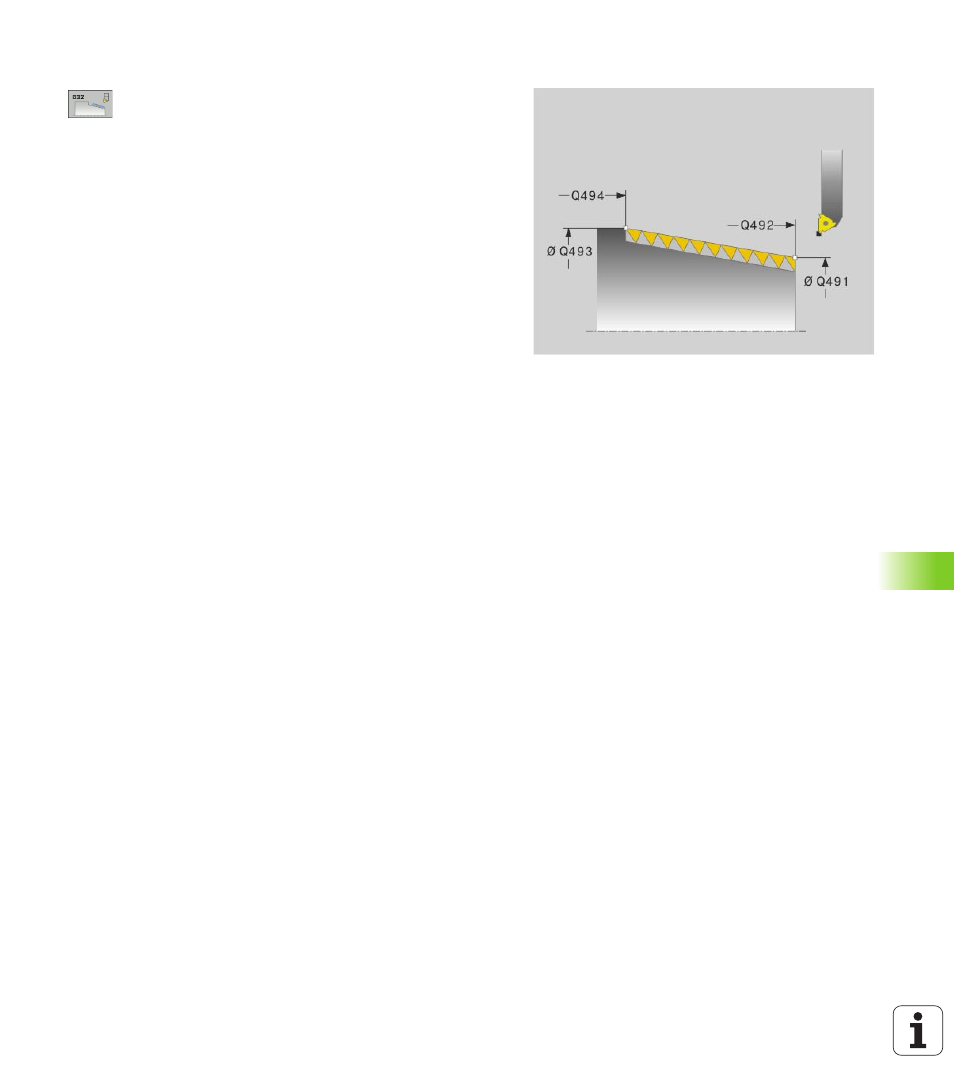

U Diámetro de inicio de contorno Q491: Coordenada
X del punto inicial (valor de diámetro)
U Z inicio de contorno Q492: Coordenada Z del punto
inicial
U Diámetro de final de contorno Q493: Coordenada X
del punto final (valor de diámetro)
U Z final de contorno Q494: Coordenada Z del punto
final
