HEIDENHAIN TNC 640 41

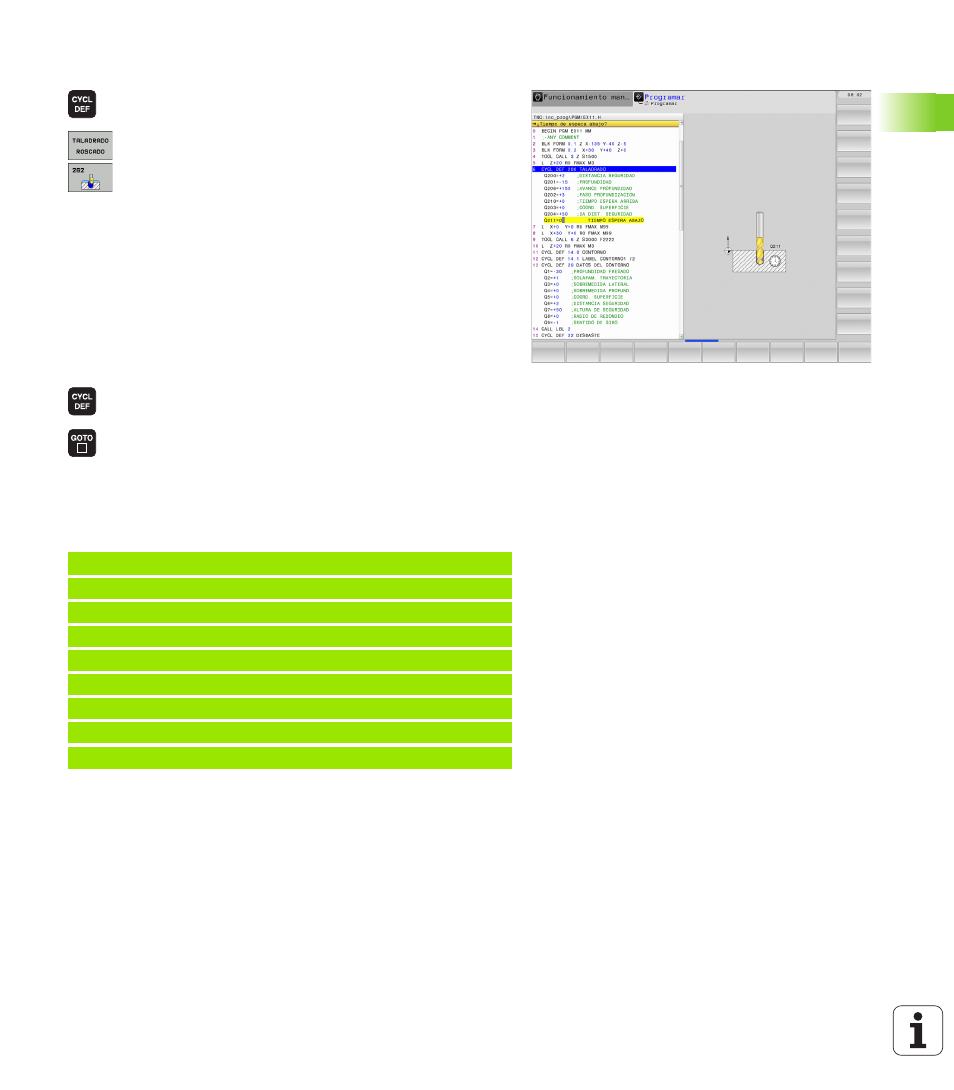

2.1 T
rabajar con ciclos de mecanizado
Definir el ciclo mediante softkeys
U La carátula de softkeys muestra los diferentes grupos
de ciclos
U Seleccionar el grupo de ciclos, p.ej. ciclos de taladrado
U Seleccionar un ciclo, por ej. FRESADO DE ROSCA.
El TNC abre un diálogo y solicita todos los valores de
introducción; simultáneamente aparece en la mitad
derecha de la pantalla un gráfico en el cual aparece el
parámetro a introducir en color más claro
U Introducir todos los parámetros solicitados por el TNC
y finalizar la entrada con la tecla ENT
U El TNC finaliza el diálogo después de haber
introducido todos los datos necesarios
Definir el ciclo a través de la función GOTO
U La carátula de softkeys muestra los diferentes grupos
de ciclos
U El TNC muestra la ventana de selección smartSelect
con una lista de los ciclos
U Seleccionar el ciclo deseado con las teclas de flecha o
con el ratón. El TNC abre entonces el diálogo de ciclo
descrito anteriormente
Ejemplo de frases NC
7 CYCL DEF 200 TALADRO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=3 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
