Aplicación
Con este ciclo se pueden tornear elementos de profundización
(ángulos de salida) planos. Volumen de funciones ampliado:
„ En el principio y final del contorno se puede añadir una fase o
redondeo
„ En el ciclo se puede definir un ángulo para la superficie de plano y
un radio para la esquina de contorno
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial Q491 es más grande que el diámetro
final Q493, el ciclo realiza un mecanizado exterior. Si el diámetro inicial
Q491
es más pequeño que el diámetro final Q493, el ciclo realiza un
mecanizado interior.

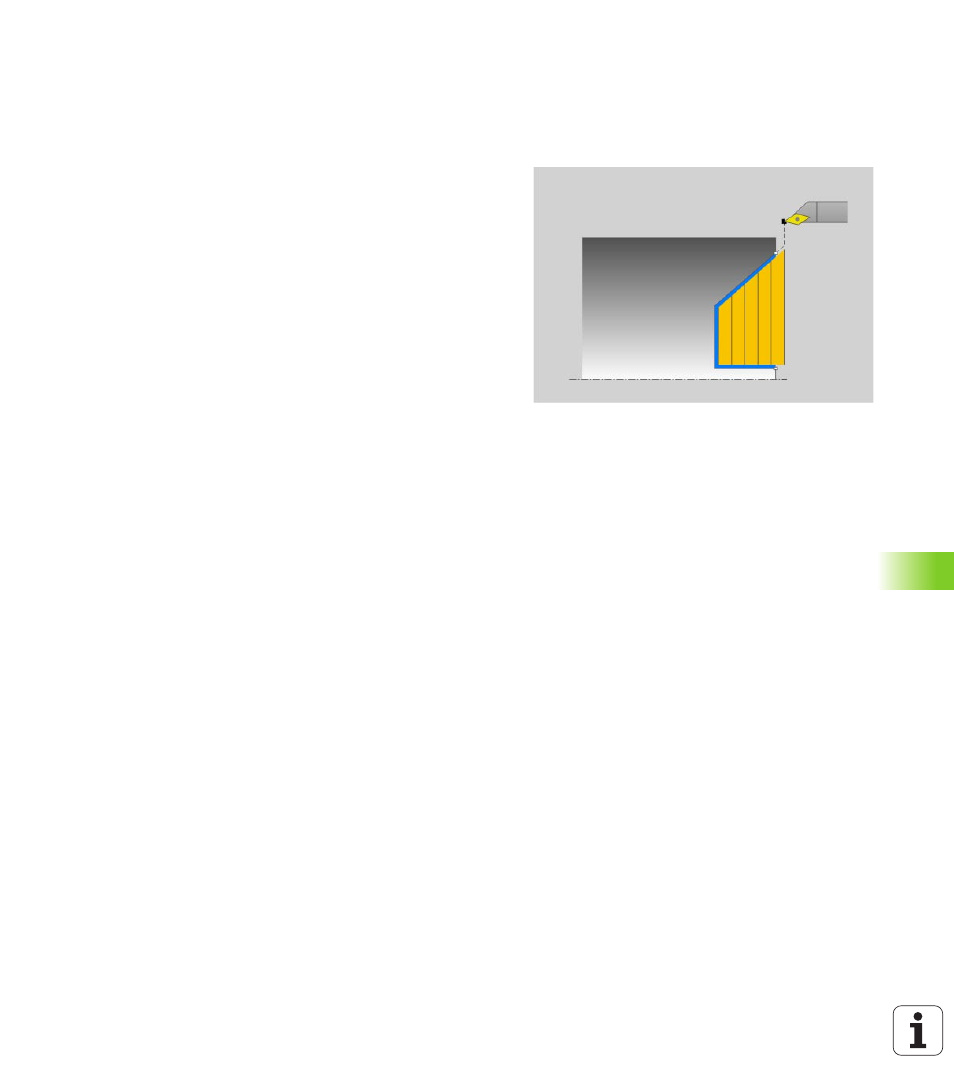

Realización del ciclo desbaste
Dentro del ángulo de salida, el TNC realiza la aproximación con el
avance Q478. Los movimientos de retirada se realizan cada vez por la
distancia de seguridad.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE
.
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección plano con el avance definido.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido Q478.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
