13.22 R
O
SCADO L
O
NGITUDINAL (ciclo 831)

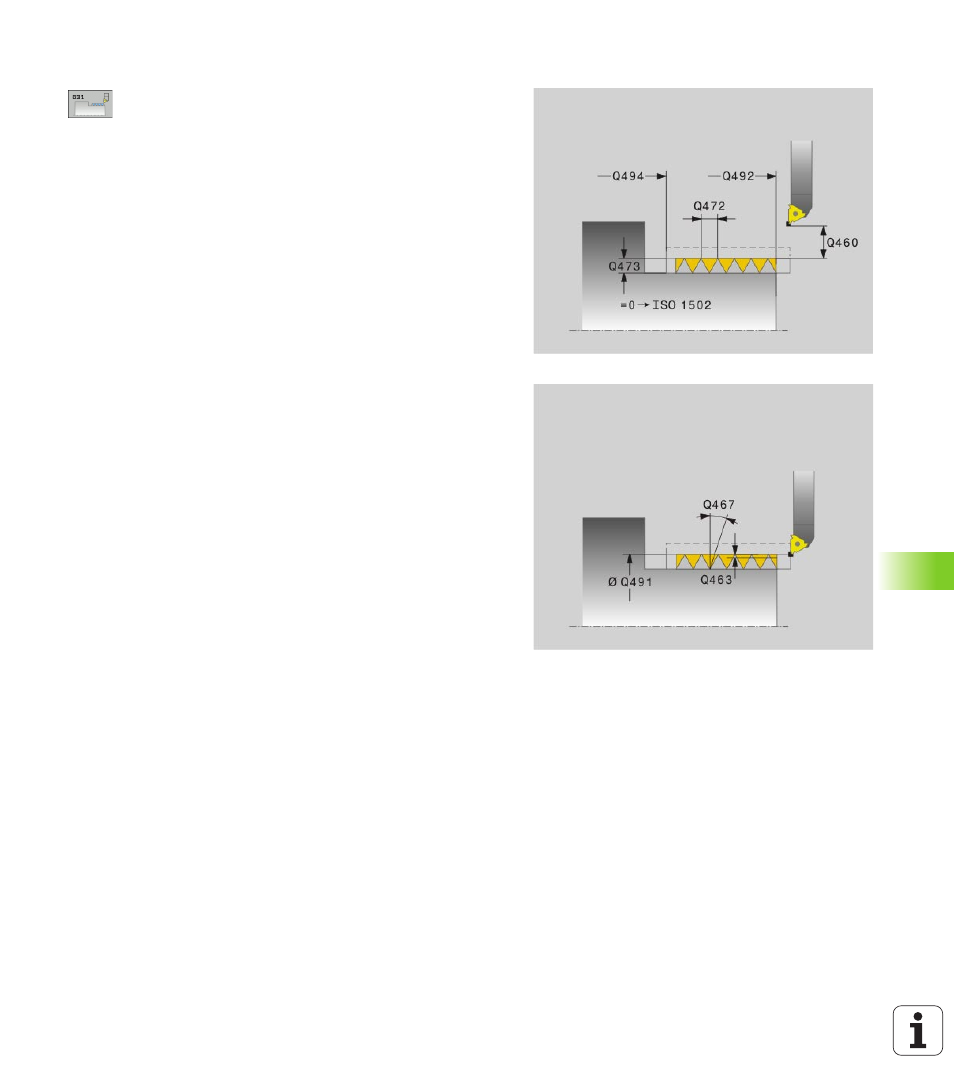

Parámetros de ciclo
U Situación de rosca Q471:Determinar posición de la
rosca:
0: Rosca exterior
1: Rosca interior
U Distancia de seguridad Q460: Distancia de
seguridad en dirección radial y axial. En dirección
axial, la distancia de seguridad sirve para acelerar
(distancia de arranque) a la velocidad de avance
sincronizada.
U Diámetro de rosca Q460: Determinar diámetro de
rosca. Para rosca exterior (Q471==0) se indica el
diámetro nominal. Para rosca interior (Q471==0) se
indica el diámetro de núcleo.
U Paso de rosca Q472: Paso de la rosca
U Profundidad de rosca Q473: Profundidad de la rosca
respecto al radio Con introducción 0, el control
supone la profundidad a base del paso para una rosca
métrica.
U Z inicio de contorno Q492: Coordenada Z del punto
inicial
U Z final de contorno Q494: Coordenada Z del punto
final incluyendo salida de rosca Q474.
U Salida de rosca Q474: Longitud de la distancia en la
que al final de la rosca se realiza una elevación desde
la posición de aproximación actual al diámetro de
rosca Q460.
U Profundidad de corte máx. Q453: Aproximación máx.
en dirección radial respecto al radio.
U Ángulo de aproximación Q467: Ángulo en el que se
realiza la aproximación Q453. El ángulo de referencia
es la vertical al eje de giro.
