340 Ciclos: Tornear
13.1
9 PUNZONADO AXIAL (ciclo
871)

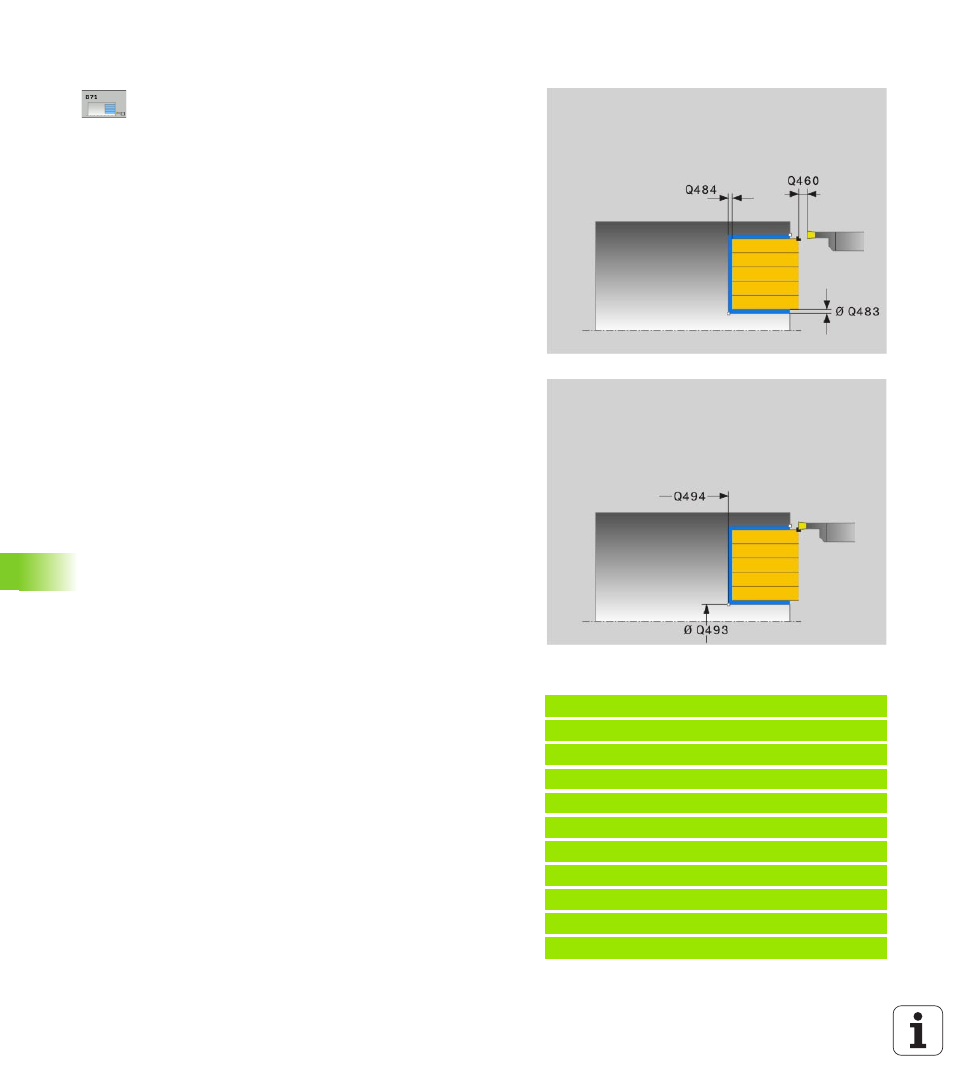

Parámetros de ciclo
U Perímetro de mecanizado Q215: determinar
perímetro de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo acabado a cota de acabado
3: Sólo acabado a sobremedida
U Distancia de seguridad Q460: Reservado,
actualmente sin función
U Diámetro final de contorno Q493: Coordenada X del
punto final de contorno (valor de diámetro)
U Final de contorno Z Q494: Coordenada Z del punto
final de contorno
U Avance de desbaste: Q478: Velocidad de avance
durante el desbaste. Si se ha programado M136, el
TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
U Sobremedida diámetro Q483: Sobremedida de
diámetro sobre el contorno definido
U Sobremedida Z Q484: Sobremedida sobre el contorno
definido en dirección axial
U Avance de acabado Q505: Velocidad de avance
durante el acabado. Si se ha programado M136, el
TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Ejemplo: Bloques NC
11 CYCL DEF 871 PUNZONAR AXIAL
Q215=+0 ;TIPO DE MECANIZADO
Q460=+2 ;DISTANCIA DE SEGURIDAD
Q493=+50 ;DIÁMETRO FINAL CONTORNO
Q494=-10 ;FINAL DE CONTORNO Z
Q478=+0,3 ;AVANCE DE DESBASTE
Q483=+0,4 ;SOBREMEDIDA DIÁMETRO
Q484=+0,2 ;SOBREMEDIDA Z
Q505=+0,2 ;AVANCE DE ACABADO
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
