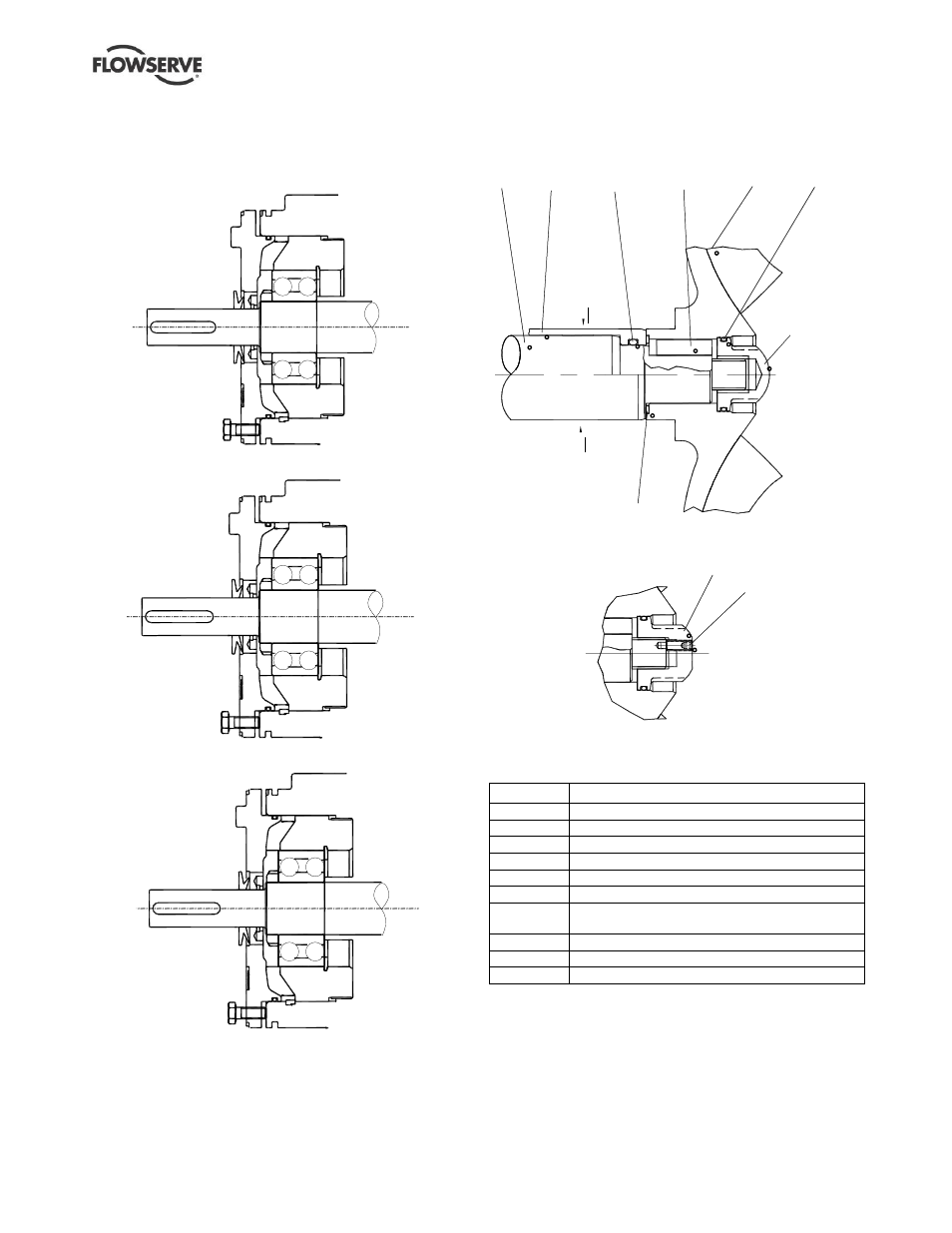

8.3 Detalles adicionales
8.3.1 Detalles de sellado de la caja del cojinete
[baleros]
Bastidores 1 y 2
Bastidores 3 y 4
Bastidores 1 a 4 sellos laberínticos patentados (cuando se fijen)
8.3.2 Opción impulsor abierto (IA) chaveta impulsor
[opción de impulsor con mando de llaves del
impulsor abierto (IA)]
2100 2400 6700.2 2200 4610.5
2912.1
4590.4
6570.6
2912.2
4610.4
KEY DRIVE DESIGN FOR 304/316 STAINLESS STEEL
AND ABOVE. SECURE SCREW WITH
PTFE SEALANT (LOCTITE 577)
(includes
heli-coil 6589)
SOLID SHAFT
SHOWN BELOW
CENTRE-LINE.
SLEEVED SHAFT
SHOWN ABOVE
CENTRE-LINE.
Diseño de chaveta para 304/316 acero inoxidable y, arriba,
tornillo asegurado con adhesivo PTFE (Loctite 577)
Artículo Descripción
2100 Eje
2200 Impulsor
2400 Camisa (si hay) [manguito (si está montada)]
2912.1 Tuerca del impulsor
2912.2 Tuerca del impulsor
4590.4 Junta
4610.4
Junta tórica (si se ajusta el manguito)
[O-ring (si se ajusta a la manga)]
4610.5 Junta tórica [O-ring]
6570.6 Tornillo
6700.2 Chaveta [cuña]
Eje
entubado
mostrado
sobre la
línea central
2912.1
incluye
insertos
roscados
[6589]
Eje sólido
mostrado
bajo la línea
central
