MANUAL DE INSTRUCCIONES DURCO MARK 3 ISO ESPAÑOL 26999936 04-14
Página 31 de 56
flowserve.com
6.5 Herramientas necesarias
A continuación relacionamos una lista típica de
herramientas necesarias para el mantenimiento de
estas bombas.
Disponibles en kits de herramientas estándar, según
el tamaño de la bomba:

Llaves de ajuste planas [desarmador plano] (de
apriete) para tornillos/tuercas de M48

Llave [cuña] de tubo (de apriete) para tornillos
hasta M48

Llaves Allen, hasta 10 mm (A/F)

Juego de destornilladores

Maza blanda
Equipamiento más especializado:

Extractor de cojinetes [baleros]

Calentador de inducción para cojinetes [baleros]

Comparador mecánico

Llave C (de apriete) - para quitar las tuercas del eje.
(Si tiene dificultad para encontrarlas, póngase en
contacto con Flowserve).

Mango del acoplamiento/llave para el eje
6.6 Pares de fijación
Fijación Tamaño del tornillo Torsió n Nm (lbf•ft)
Todos a menos que
se haya establecido
de otro modo
M8
M10
M12
M16
M20
16 (12)
25 (18)
35 (26)
80 (59)
130 (96)
Tuerca del impulsor.
M12
M16
M22
M24 16 (12)
41 (31)
106 (79)
135 (100)
Para la secuencia de apriete consúltense
también las buenas prácticas del sector industrial. Para
más información véase el apartado 10.3, Referencia 6.
Ninguna guarnición metálica [los
empaques no metalicos] sufre relajación elástica –
antes de la puesta en funcionamiento de la bomba,
compruebe y refuerce las fijaciones al par de apriete
establecido.
6.7 Regulación [ajuste] del impulsor
Este procedimiento puede ser necesario después de
haber desmontado la bomba o cuando sea necesaria
una nueva regulación.
Antes de llevar a cabo este procedimiento, asegúrese
que el/los sello/s mecánico/s [4200] instalados pueden
tolerar un cambio de su configuración axial, de otro
modo, será necesario desmontar la unidad y
reconfigurar la posición axial del sello después de
ajustar la regulación del impulsor.
a) Desconecte el acoplamiento si tiene la
flexibilidad axial limitada.
b) El ajuste del impulsor se lleva a cabo fácilmente
aflojando los tornillos [6570.2/3] y girando el
soporte [3240] para obtener la regulación
apropiada.

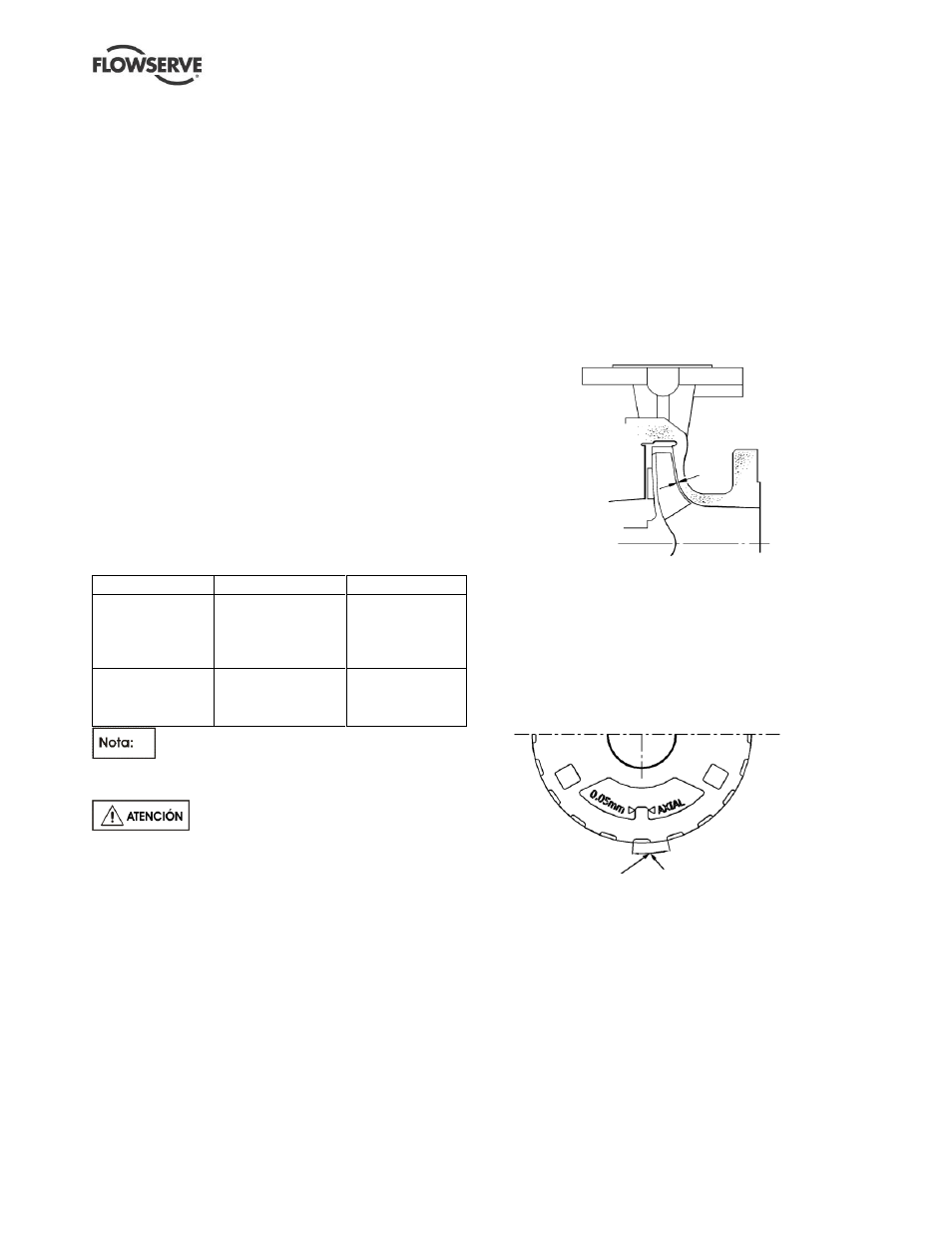

6.7.1 Regulación frontal del impulsor abierto (IA)
a) Gire el soporte [3240] en el sentido de las agujas
del reloj hasta que el impulsor [2200] entre en
ligero contacto con el perfil trasero de la carcasa.
Girar el eje [2100] al mismo tiempo determinará
con exactitud cuando se obtiene un roce
detectable. Ésta es la regulación cero.
b) Al girar el soporte [3240], la anchura de uno de
los patrones indicadores en el soporte moverá
axialmente el impulsor [2200] 0.1 mm (0.004 in.).
Ejemplo: para una regulación del impulsor de
0.4 mm (0.016 in.) simplemente desplace el
soporte [3240] en el sentido contrario al de las
agujas del reloj 4 patrones indicadores para la
regulación necesaria.
c) Use el patrón indicador más cercano al centro
superior de la caja del cojinete [balero] como
punto de referencia para empezar el ajuste.
Indicador del patrón
Rotación equivalente a
0.1 mm. de movimiento axial
