6.10.5 Montaje de la caja del cojinete [balero] en
la carcasa
a) Instale una nueva junta [4590] en la carcasa [1100].
En el impulsor empotrado se requiere
una nueva junta en cada lado del anillo de
separación [anillo espaciador] [2510.2].
b) Compruebe la caja del cojinete [balero] y la
concentricidad y perpendicularidad del adaptador.
c) Instale la unidad del cable de alimentación en la
carcasa de la bomba. Recubra los pasadores
[6572.1] con componente antiexcoriación y
apriete las tuercas [6580.1] a la carcasa.
d) Compare la distancia frontal del impulsor con la
regulación original o procese un requerimiento y
ajuste lo que sea necesario. (Véase la sección
6.7, Regulación del impulsor.)
a) Compruebe que ha vuelto a unir el resto de
piezas y que todas las fijaciones están apretadas
según pares de apriete correctos. Luego, siga
las instrucciones de las secciones de Instalación
y Puesta en marcha.
6.11 Disposiciones de sellado
Las siguientes secciones muestran los detalles sobre
las disposiciones de sellado. Las dimensiones
facilitadas son para sellos mecánicos equilibrados no
escalonados conforme a la norma EN 12757 L1K y
L1N. Si necesita más información, como un plano
dimensional del sello mecánico, y no está seguro de
las disposiciones específicas suministradas, contacte
con su oficina de venta o centro de servicio
Flowserve más cercano. Véase también la sección
4.6.5, Tuberías auxiliares.

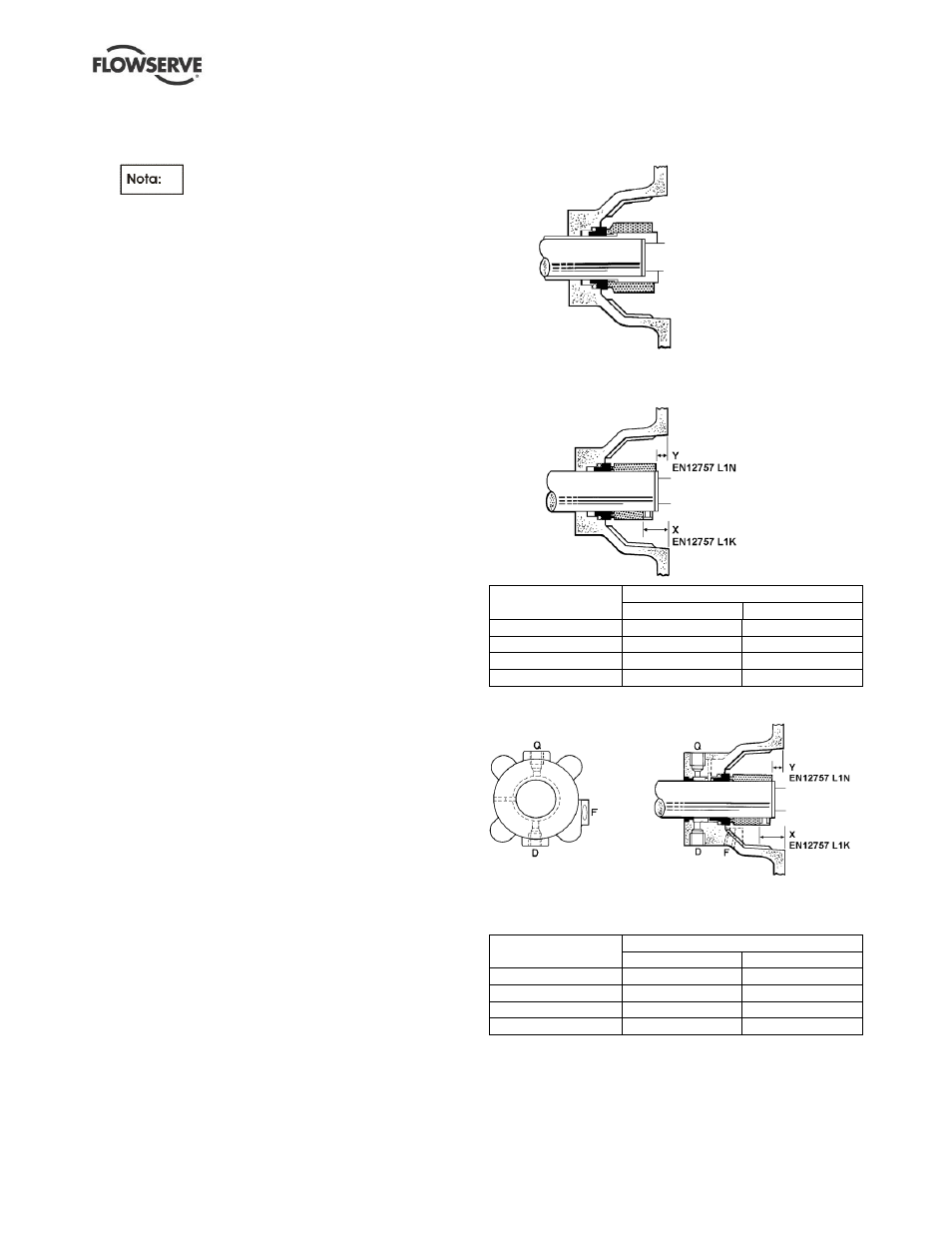

6.11.1 Tipos de sellos únicos
6.11.1a Sello único equilibrado escalonado
6.11.1b Sello único desequilibrado (o
intrínsecamente equilibrado)
Caja del cojinete
[balero]
Dimensión de la configuración mm (in.)
X
Y
Bastidor 1
23.5 (0.925)
11.0 (0.433)
Bastidor 2
34.0 (1.339)
19.0 (0.748)
Bastidor 3
33.5 (1.319)
11.0 (0.433)
Bastidor 4
51.5 (2.028)
24.0 (0.945)
6.11.1c Sello único con conexión externa
Q - Rp ¼ in. colado
D - Rp ¼ in. vaciado
F - Rp ¼ in. purgado
Caja del cojinete
[balero]
Dimensión de la configuración mm (in.)
X
Y
Bastidor 1
23.5 (0.925)
11.0 (0.433)
Bastidor 2
34.0 (1.339)
19.0 (0.748)
Bastidor 3
33.5 (1.319)
11.0 (0.433)
Bastidor 4
51.5 (2.028)
24.0 (0.945)
