MANUAL DE INSTRUCCIONES DURCO MARK 3 ISO ESPAÑOL 26999936 04-14
Página 15 de 56
flowserve.com
4.5.2 Métodos de alineación
La bomba y el controlador deberán
estar aislados eléctricamente y las mitades de los
acoplamientos desconectados.
DEBE comprobar la alineación.
Aunque la bomba haya sido alineada en fábrica, es
más que probable que dicha alineación se haya visto
alterada durante el transporte o la manipulación. Si
es necesario, alinee el motor con la bomba, no la
bomba con el motor.
Conseguirá la alineación añadiendo o quitando cuñas
de debajo de los pies del motor y también, si fuera
necesario, moviendo el motor en sentido horizontal.
En los casos en que no se consiga la alineación será
necesario mover la bomba antes de reanudar el
procedimiento anteriormente citado.

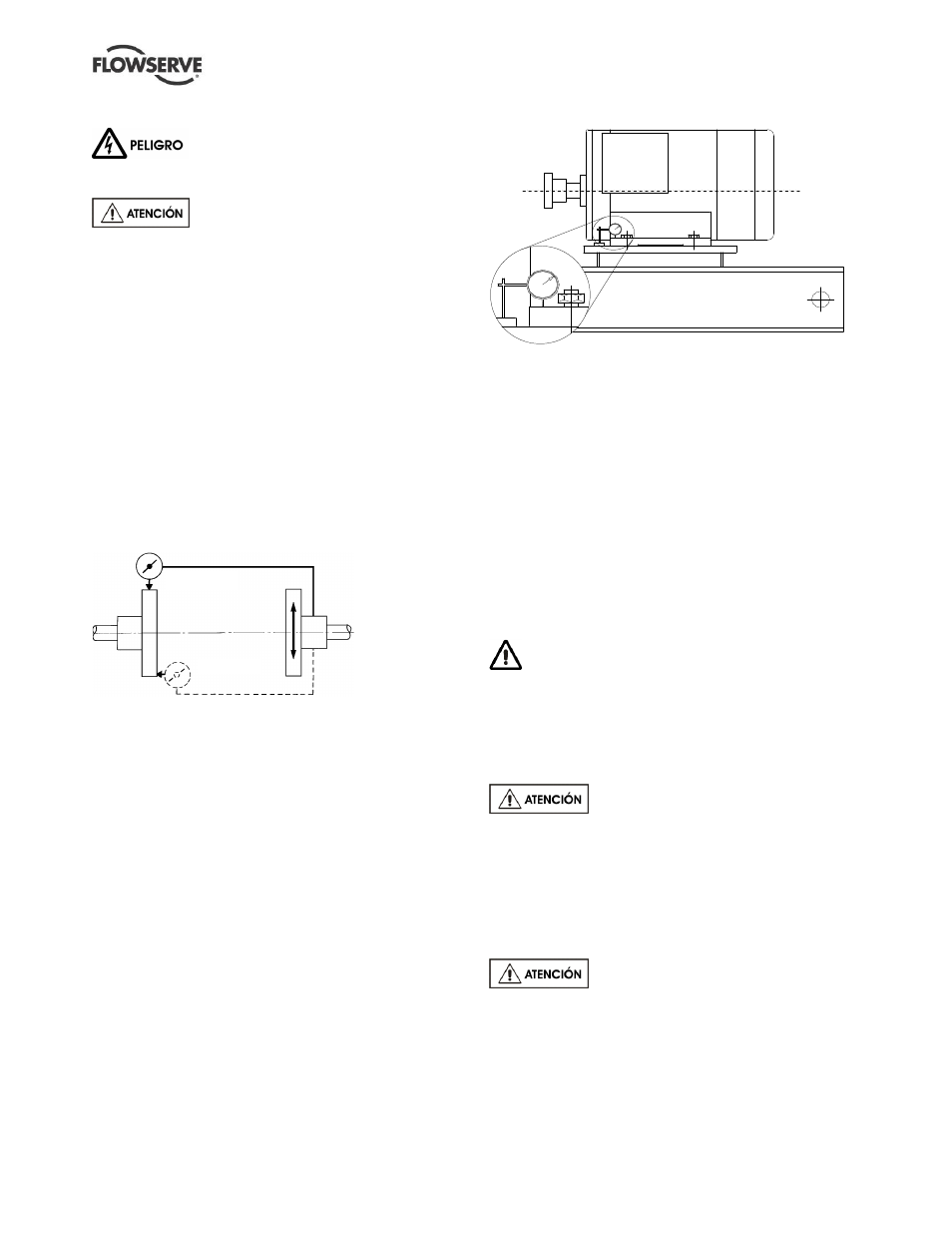

En los acoplamientos con bridas estrechas, use un
comparador mecánico tal como se muestra en la
imagen. Los valores de alineación son los máximos
para un servicio continuo.
P a r a l e l o
A n g u l a r
Los límites de desalineación permitidos a temperatura
de funcionamiento son:

Alineación paralela
- 0.25 mm (0.010 in.) TIR máximo

Alineación angular
- 0.3 mm (0.012 in.) TIR máximo para
acoplamientos cuyo diámetro de la brida no
exceda los 100 mm (4 in.)
- 0.5 mm (0.020 in.) TIR máximo para acoplamientos
con un diámetro superior a los 100 mm (4 in.)
Cuando compruebe la alineación paralela, la lectura
total del indicador (TIR) mostrada es el doble del
valor del actual desplazamiento del eje.
Alinee primero el plano vertical y luego el horizontal
moviendo el motor. La fiabilidad máxima de la
bomba se obtiene mediante una alineación casi
perfecta de 0.05 - 0.075 mm (0.002 - 0.003 in.) en
paralelo y 0.05 mm (0.002 in.) por 100 mm (4 in.) de
diámetro de la brida del acoplamiento como
desalineación angular.
4.5.3 Comprobación de patas cojas
Esta es una comprobación para asegurar que no haya
una tensión indebida en los tornillos de sujeción
inferiores del controlador debida a una base
desnivelada o a un alabeo. Para hacer la
comprobación, quite los anillos de ajuste, limpie las
superficies y asegure fuertemente el controlador a la
base. Coloque un comparador mecánico tal como se
muestra en el dibujo y afloje el tornillo de sujeción
inferior mientras controla cualquier deflexión en el
comparador analógico. Un máximo de 0.05 mm
(0.002 in.) está considerado aceptable, pero cualquier
milímetro más debería ser corregido añadiendo anillos
de ajuste. Por ejemplo, si el comparador analógico
muestra una elevación de una pata de 0.15 mm
(0.006 in.), éste será el espesor del anillo de ajuste
que deberá colocarse debajo de la pata. Apriete y
repita el mismo procedimiento en todas las patas
hasta que estén todas dentro de la tolerancia.
Termine de conectar la tubería tal como se
muestra desde las sección 4.8, Comprobación final de
la alineación del eje hasta, la sección 5, Puesta en
marcha, inicio, funcionamiento y apagado, antes de
conectar el controlador y de comprobar la rotación real.
4.6 Tuberías
Se han colocado cubiertas de
protección en las conexiones de las tuberías para
evitar que entren cuerpos extraños durante el
transporte y la instalación. Asegúrese que estas
cubiertas se quitan de la bomba antes de conectar
cualquier tubería.
4.6.1 Tuberías de aspiración [succión] y
descarga
No use nunca la bomba como soporte
para las tuberías.
La fuerza máxima permitida en las bridas de la
bomba varía con el tamaño y el tipo de la bomba.
