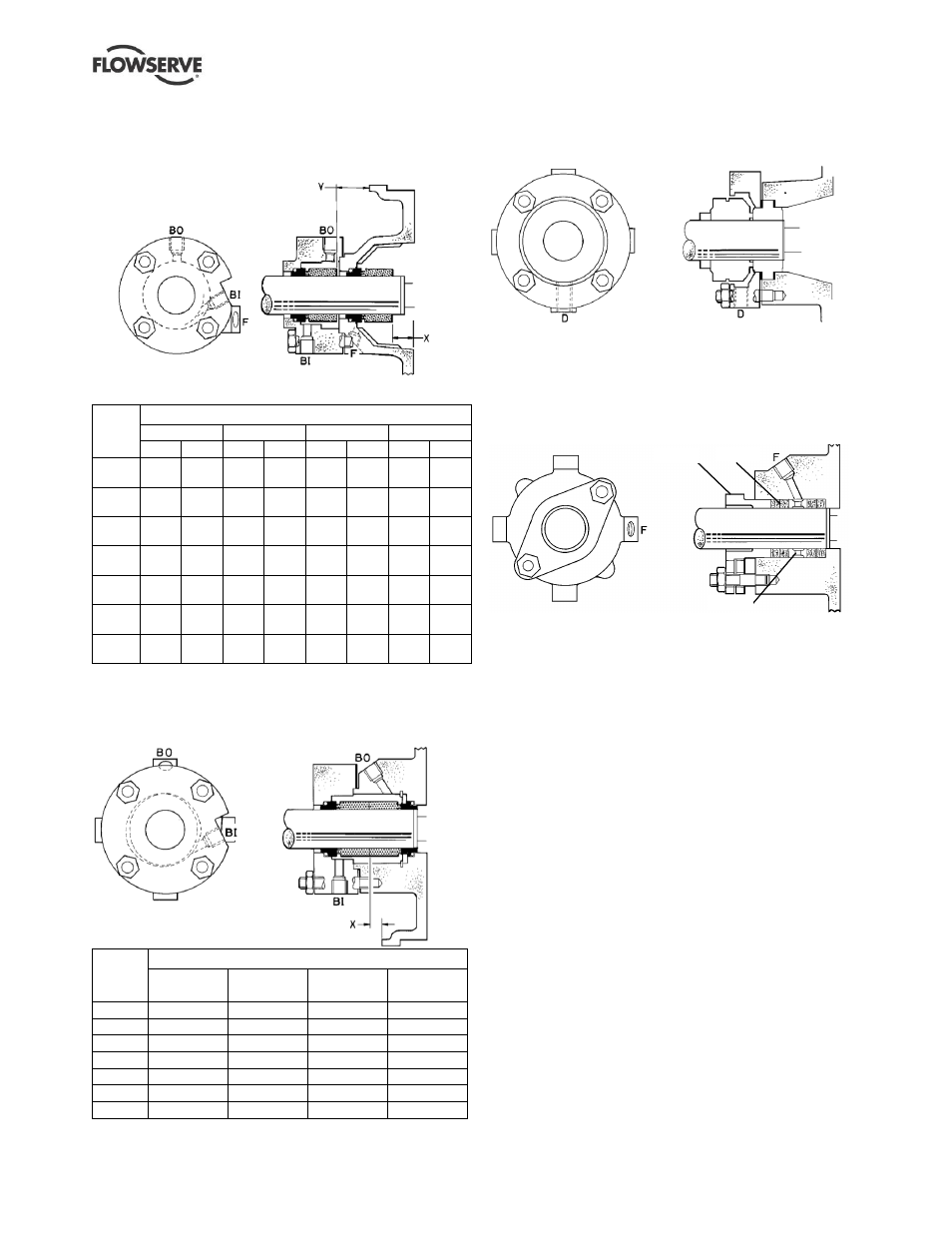

6.11.3 Tipos de sellos tándem
6.11.3a Sello tándem con circulación de corona
de bombeado excéntrica Flowserve
Tamaño
de la
bomba
Dimensión de la configuración mm (in.)
Bastidor 1 Bastidor 2 Bastidor 3 Bastidor 4
X Y X Y X Y X Y
125
20.0
(0.787)
31.5
(1.240)
- - - - - -
160
20.0
(0.787)
31.5
(1.240)
28.0
(1.102)
41.5
(1.634)
- - - -
200
20.0
(0.787)
26.5
(1.043)
28.0
(1.102)
41.5
(1.634)
- - - -
250 - -
28.0
(1.102)
36.4
(1.433)
27.5
(1.083)
33.7
(1.327)
- -
315 - -
28.0
(1.102)
36.4
(1.433)
27.5
(1.083)
33.7
(1.327)
45.5
(1.791)
56.7
(2.232)
400 - - - -
27.5
(1.083)
25.3
(1.996)
45.5
(1.791)
48.3
(1.902)
500 - -
28.0
(1.102)
36.4
(1.433)
27.5
(1.083)
33.7
(1.327)
45.5
(1.791)
56.7
(2.232)
6.11.4 Tipos de sellos dobles
6.11.4a Sello doble contiguo con circulación de
corona de bombeado excéntrica Flowserve
Tamaño
de la
bomba
Dimensión de la configuración X mm (in.)
Bastidor 1 Bastidor 2 Bastidor 3 Bastidor 4
125 11.0 (0.433) - - -
160 11.0 (0.433) 17.5 (0.689) - -
200 6.0 (0.236) 17.5 (0.689) - -
250 - 12.4 (0.488) 14.4 (0.567) -
315 - 12.4 (0.488) 14.3 (0.563) 32.3 (1.272)
400 - - 5.7 (0.224) 24.0 (0.945)
500 - 12.4 (0.488) 14.3 (0.563) 32.3 (1.272)
6.11.5 Tipos de sellos externos
6.11.5a Sello externo
D - vaciado
6.11.6 Tipos de sellos con junta de estanqueidad
[con empaquetadura]
6.11.6a Junta de estanqueidad de fibra [sellado
con empaquetadura de fibras]
4120 4130
4134
F - Rp ¼ in. purgado
BI - Rp ¼ in. entrada líquido barrera
BO - Rp ¼ in. salida líquido barrera
BI - Rp ¼ in. entrada líquido barrera
BO - Rp ¼ in. salida líquido barrera
F - Rp ¼ in. purgado
