8.2 Configuraciones de montaje en línea central, de impulsor empotrado y autocebadas

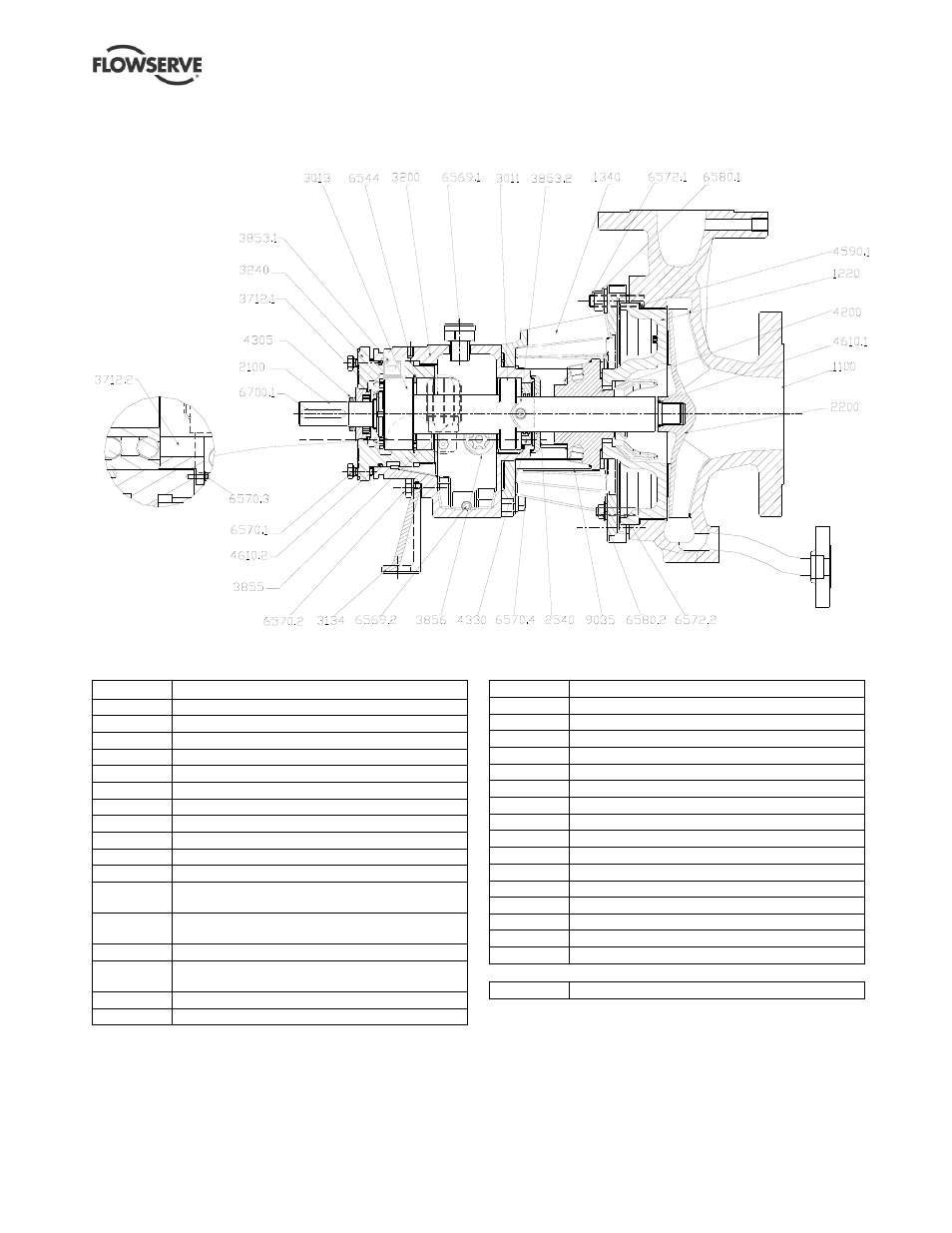

8.2.1 Plano de sección de montaje en línea central
OIL LEVEL
Dibujo tomado de C128/002
8.2.2 Lista de piezas de carcasa montada en línea central
Artículo Descripción
1100 Carcasa
1220 Cubierta
1340 Adaptador
2100 Eje
2200 Impulsor
2540 Deflector (líquido) [deflector C.IL]
3011 Rodamiento [balero] radial de bolas
3013 Cojinete [balero] de empuje de bolas
3134 Pie de soporte [soporte de caja de baleros]
3200 Caja del cojinete [balero]
3240 Soporte del cojinete [balero]
3712.1
Tuerca autoblocante del cojinete
[tuerca de seguridad, rodamientos]
3712.2
Tuerca autoblocante del cojinete
[tuerca de seguridad, rodamientos]
3855 Aceitera de nivel constante
3856
Indicador de mirilla del aceite
[indicador de nivel de aceite]
4200 Sello mecánico
4305 Sello del eje
4330 Anillo de laberinto
4590 Junta
4610.1 Junta tórica [O-ring]
4610.2 Junta tórica [O-ring]
6544 Arandela de retención
6569.1 Tapón de llenado
6569.2 Tapón (magnético)
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572.1 Pasador [birlo]
6572.2 Pasador [birlo]
6580.1 Tuerca
6580.2 Tuerca
6700.1 Chaveta [cuña]
9035 Protección [guarda]
Artículos no encontrados en la ilustración
2400 Camisa * [manguito]
* Opción estándar
