MANUAL DE INSTRUCCIONES DURCO MARK 3 ISO ESPAÑOL 26999936 04-14
Página 42 de 56
flowserve.com
8 LISTA DE PIEZAS Y CROQUIS [DIBUJOS]
8.1 Mark 3 ISO

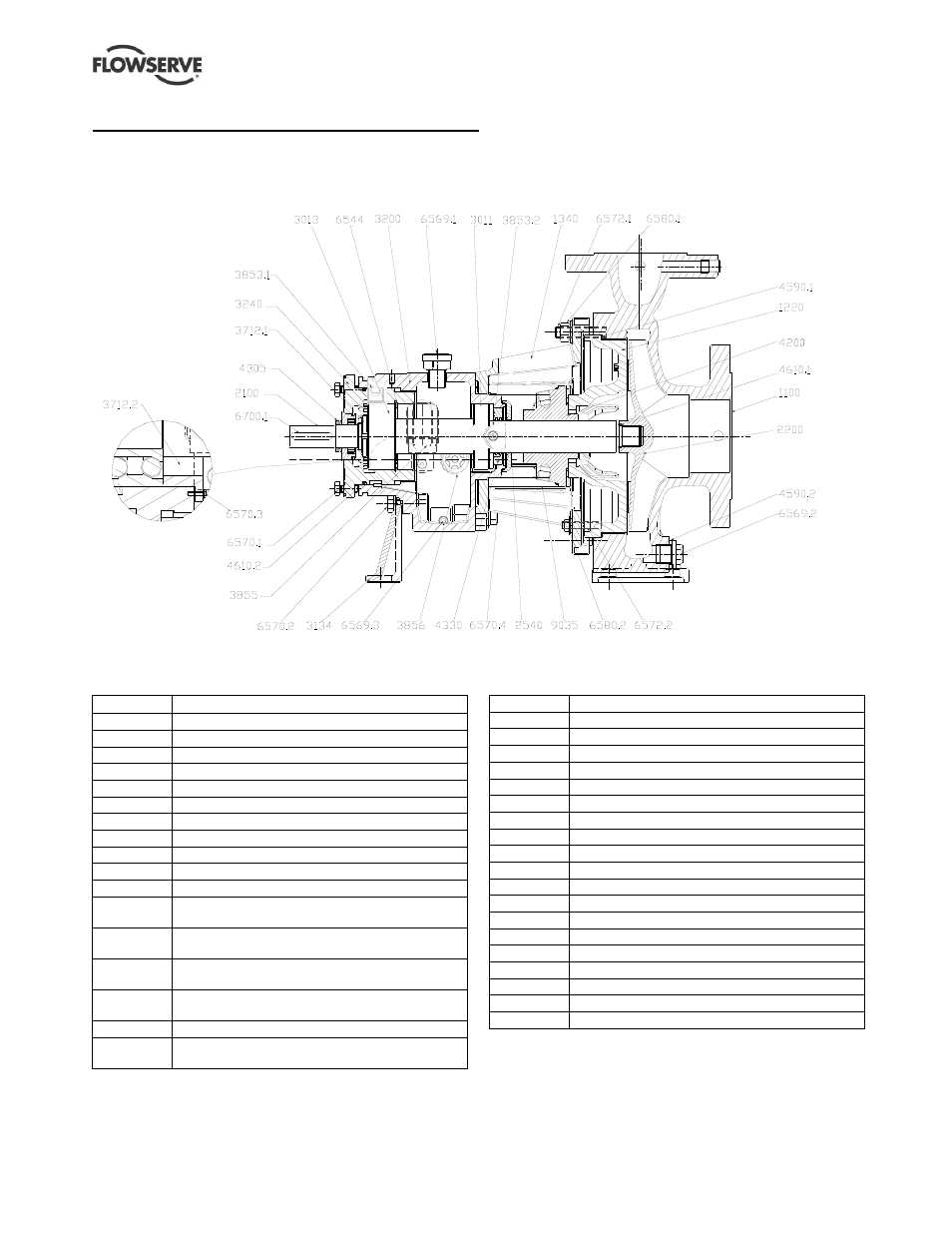

8.1.1 Plano de sección de impulsor abierto (IA)
OIL LEVEL
Dibujo tomado de B731/2082
8.1.2 Lista de piezas del impulsor abierto (IA)
Artículo Descripción
1100 Carcasa
1220 Cubierta
1340 Adaptador
2100 Eje
2200 Impulsor
2540 Deflector (líquido) [deflector C.IL]
3011 Rodamiento [balero] radial de bolas
3013 Cojinete [balero] de empuje de bolas
3134 Pie de soporte [soporte de caja de baleros]
3200 Caja del cojinete [baleros]
3240 Soporte del cojinete [baleros]
3712.1
Tuerca autoblocante del cojinete
[tuerca de seguridad, rodamientos]
3712.2
Tuerca autoblocante del cojinete
[tuerca de seguridad, rodamientos]
3853.1
Boquillas de engrase [graseras] (solo lubricación
grasa) *
3853.2
Boquillas de engrase [graseras] (solo lubricación
grasa) *
3855 Aceitera de nivel constante *
3856
Indicador de mirilla del aceite
[indicador de nivel de aceite]
4200 Sello mecánico
4305 Sello del eje
4330 Anillo laberíntico [anillo de laberinto]
4590.1 Junta
4590.2 Junta *
4610.1 Junta tórica [O-ring]
4610.2 Junta tórica [O-ring]
6544 Arandela de retención
6569.1 Tapón de llenado
6569.2 Tapón *
6569.3 Tapón de drenado (magnético)
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572 Pasador [birlo]
6580.1 Tuerca
6580.2 Tuerca
6700.1 Chaveta [cuña]
9035 Protección [guarda]
* Opción estándar
