3. Haga clic en el botón Editar para cambiar la configuración. Después de que se hace la
configuración, haga clic nuevamente en el botón Editar para salir.
4. Use la tecla de flecha hacia la Izquierda para navegar de vuelta a la pantalla de Configuración
LSM en el HMI del panel frontal. Después de salir de la pantalla Configuración TCP/IP, el LSM-
2020 volverá a arrancar y utilizará la nueva configuración.
Método Alterno para Configurar los Ajustes de la Red LSM-2020 a través del IEM-2020
1. Navegue a la pantalla Ajustes, Parámetros del Sistema, Configuración Módulo Remoto,
Configuración LSM en la HMI del panel frontal y verifique que el LSM-2020 esté habilitado con la
dirección de CANbus correcta de modo tal que el IEM-2020 y el LSM-2020 estén correctamente
vinculados. Si una conexión USB al IEM-2020 está activa, el ajuste de habilitación y dirección
CANbus del LSM-2020 puede ser encontrado usando el Explorador de Configuración en
BESTCOMSPlus para abrir la rama Parámetros del Sistema, Configuración Módulo Remoto. El IEM-
2020 anunciará una pre-alarma si el LSM-2020 no está conectado apropiadamente cuando es
habilitado. Si la conexión es válida, los ajustes de la red del LSM-2020 pueden ser configurados a
través de la interfaz del IEM-2020.
2. Conecte el IEM-2020 a través del puerto USB como se indica en Comunicación USB. Seleccione
Configuración, Ethernet en Archivo en el menú desplegable. Si el LSM-2020 está conectado
correctamente, la pantalla Configuración de Puerto Ethernet se mostrará como se observa en la
Figura 4-11.

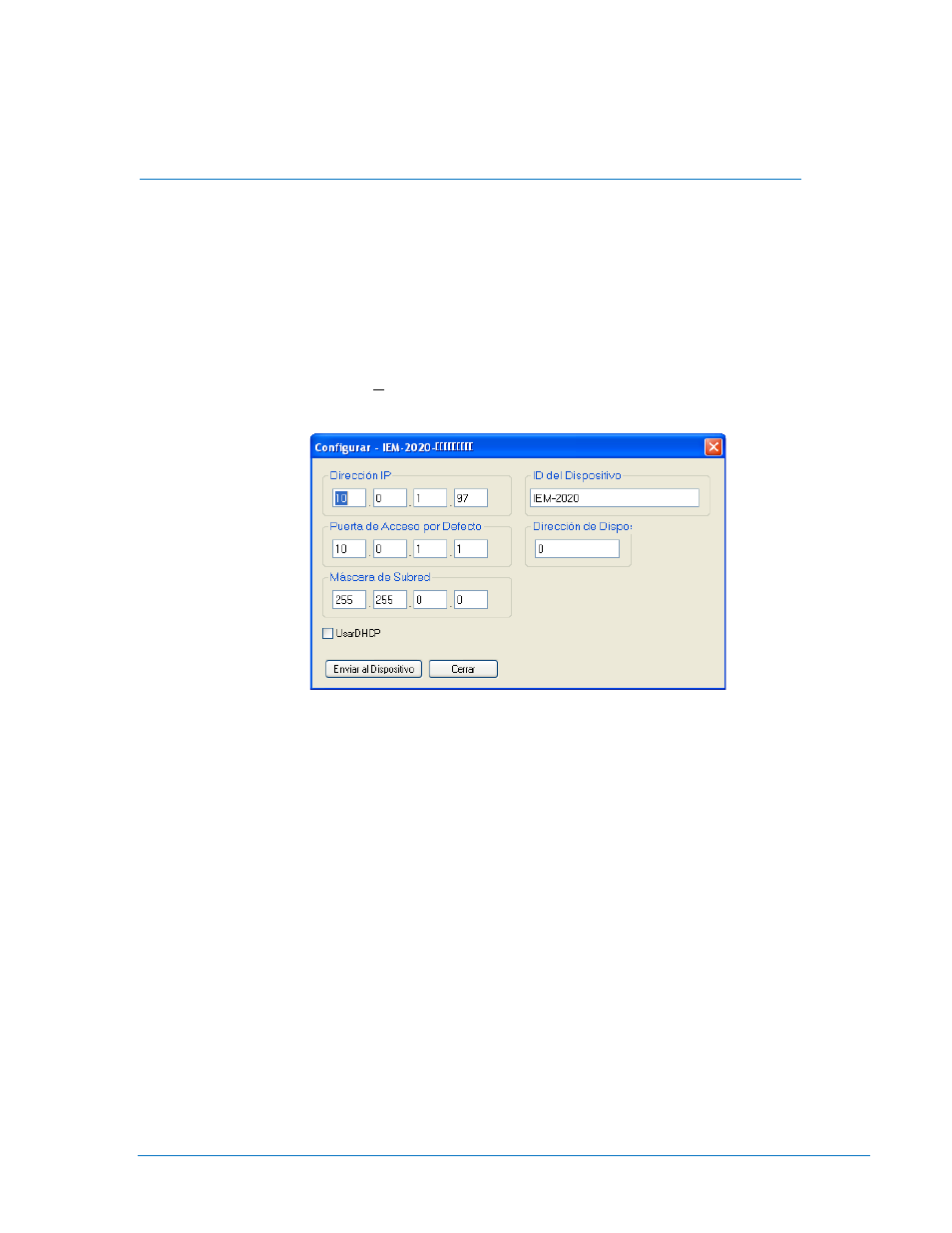

Figura 4-11. Configuración Puerto Ethernet
Las opciones de configuración incluyen:
Dirección IP: Dirección del Protocolo Internet a ser usada por el LSM-2020.
Dirección de Enlace: Anfitrión por defecto para enviar datos destinados para un anfitrión no en
la red de la subred.
Máscara de Subred: Máscara para determinar el rango de la subred actual
Usar DHCP: Configura automáticamente la Dirección IP, Puerta de Enlace por
Defecto, y Máscara de Subred vía DHCP. Esto puede ser usado
únicamente si la red Ethernet tiene correctamente configurado un
servidor DHCP funcionando. El LSM-2020 no actúa como un servidor
DHCP.
Los valores para estas opciones deberían ser obtenidos desde el sitio administrador si el LSM-2020
está pensado para compartir la red con otros dispositivos. Si el LSM-2020 está operando en una red
aislada, la dirección IP puede ser elegida desde uno de los siguientes rangos como se enumera en
IETF de la publicación RFC 1918, Ubicación de Direcciones para Redes Privadas
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
Si el LSM-2020 está operando en una red aislada, la Máscara de Subred puede ser dejada en
0.0.0.0 y la Puerta de Enlace por Defecto puede ser elegida como cualquier dirección IP válida del
mismo rango que la dirección IP del LSM-2020.
