SECCIÓN 2
• INTERFAZ HOMBRE-MÁQUINA
Introducción
Esta sección describe los componentes de la interfaz hombre máquina (HMI) del IEM-2020. Los
componentes de la HMI del IEM-2020 se encuentran en el panel frontal (controles e indicadores) y el
panel trasero (terminales y conectores).
Panel Frontal
La Figura 2-1 ilustra el panel frontal HMI del IEM-2020. En la Tabla 2-1 se listan las referencias de la
Figure 2-1 junto con una descripción de cada componente de la HMI.

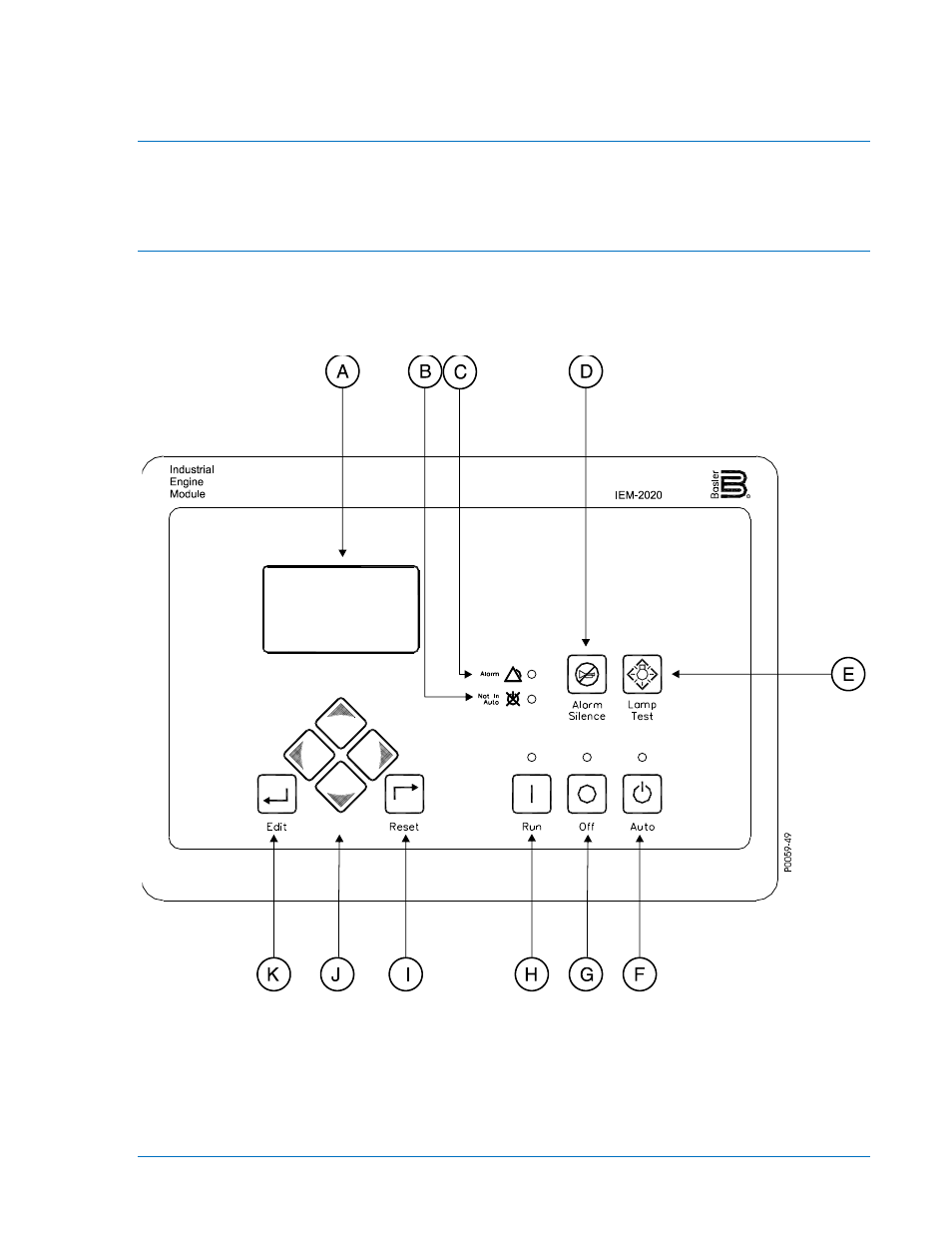

Figura 2-1. Panel Frontal de la HMI
9441072990 Rev B
IEM-2020 Interfaz Hombre-Máquina
2-1
