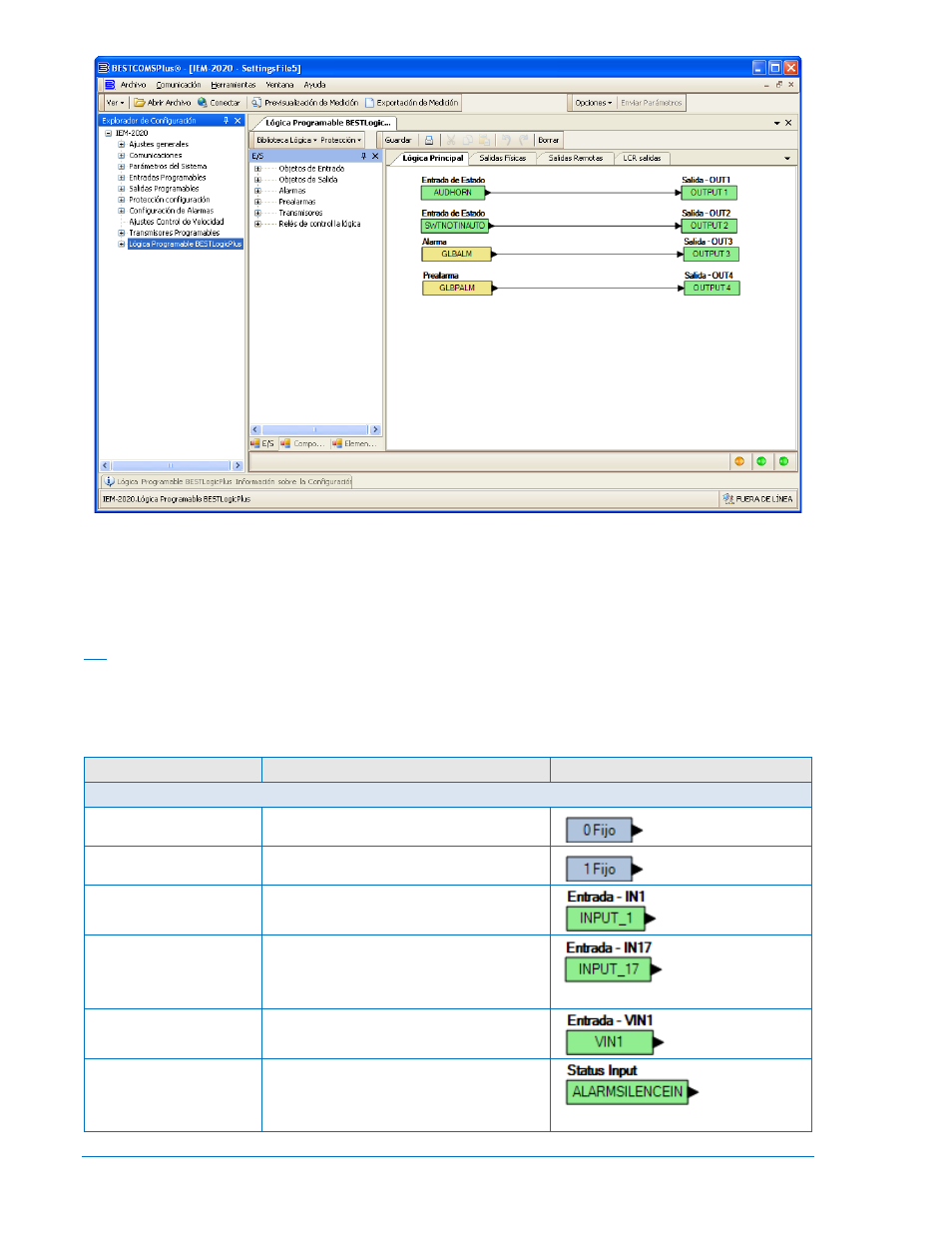

Figura 5-1. Rama de la Lógica Programable del BESTLogicPlus
Composición del BESTLogicPlus
Hay tres grupos principales de objetos usados para programar el BESTLogicPlus. Estos grupos son I/O,
Componentes, y Elementos. Para detalles en como estos objetos son usados para programar el
BESTLogicPlus, ver los párrafos en Programando el BESTLogicPlus.
I/O
Este grupo contiene Objetos de Entrada, Objetos de Salida, Alarmas, Pre-alarmas, Transmisores, Relés
Lógicos de Control. La Tabla 5-1 lista los nombres y descripciones de los objetos del grupo I/O.
Tabla 5-1. Grupo I/O, Nombres y Descripciones
Nombre Descripción Símbolo
Objetos de Entrada
Lógica 0 Siempre FALSO (Bajo).
Lógica 1 Siempre VERDADERO (Alto).
Entradas Físicas
IN1 - IN16
VERDADERO cuando la Entrada Física x
está activa.
Entradas Remotas
IN17 – IN26
Verdadero cuando la Entrada Remota x
está activa.
(Disponible cuando un CEM-2020 opcional
está conectado.)
Entradas Virtuales
VIN1 - VIN4
VERDADERO cuando la Entrada Virtual x
está activa.
Entrada de Estado
Silenciar Alarma
Verdadero cuando el elemento de lógica
Silenciar Alarma sea verdadero o se
presione el botón Silenciar Alarma en el
panel frontal.
5-2 IEM-2020 Lógica Programable del BESTLogicPlus 9441072990 Rev B
