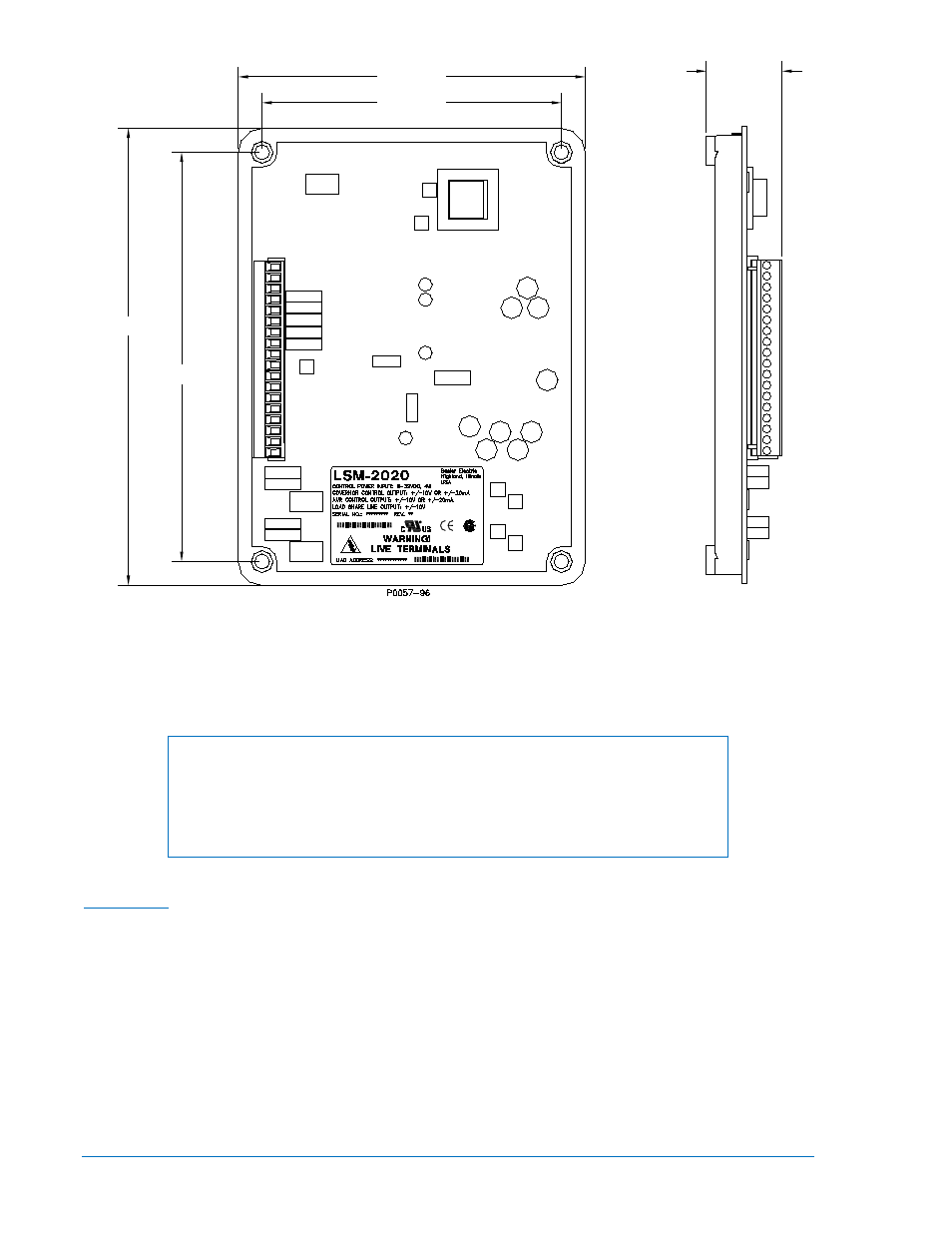

Figura 9-3. Dimensiones del Conjunto LSM-2020
Conexiones
Las conexiones del LSM-2020 son dependientes de la aplicación. Un cableado incorrecto puede resultar
en el daño del modulo.
NOTA
Potencia operativa desde la batería debe estar en la polaridad correcta.
Aunque una polaridad inversa no causará daño, el LSM-2020 no operará.
Asegúrese que el LSM-2020 está fuertemente cableado a tierra con cable de
cobre no menor de 12 AWG fijado al terminal de tierra en el módulo.
Terminales
Hay dos tipos de terminales de interfase: conectores de enchufe con terminales de compresión a tornillo
y un zócalo RJ-45.
El zócalo RJ-45 acompañado con un cable estándar Ethernet provee comunicación local entre el LSM-
2020 y una PC corriendo el software BESTCOMSPlus. Esto permite el ajuste del LSM-2020 y para el
IEM-2020 que es el módulo al que está conectado.
Las conexiones del LSM-2020 son hechas con un conector de 18 posiciones con terminales de
compresión de tornillos. Estos conectores se enchufan en los cabezales del LSM-2020. El conector y la
cabeza tienen un encaje que asegura la orientación apropiada del conector. Además, el conector y el
cabezal tienen características únicas que garantizan que el conector solo se conecte con el cabezal
correcto.
5.50 [139.7]
6.38 [162.0]
7.50 [190.5]
8.38 [212.8]
1.39 [35.3]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
