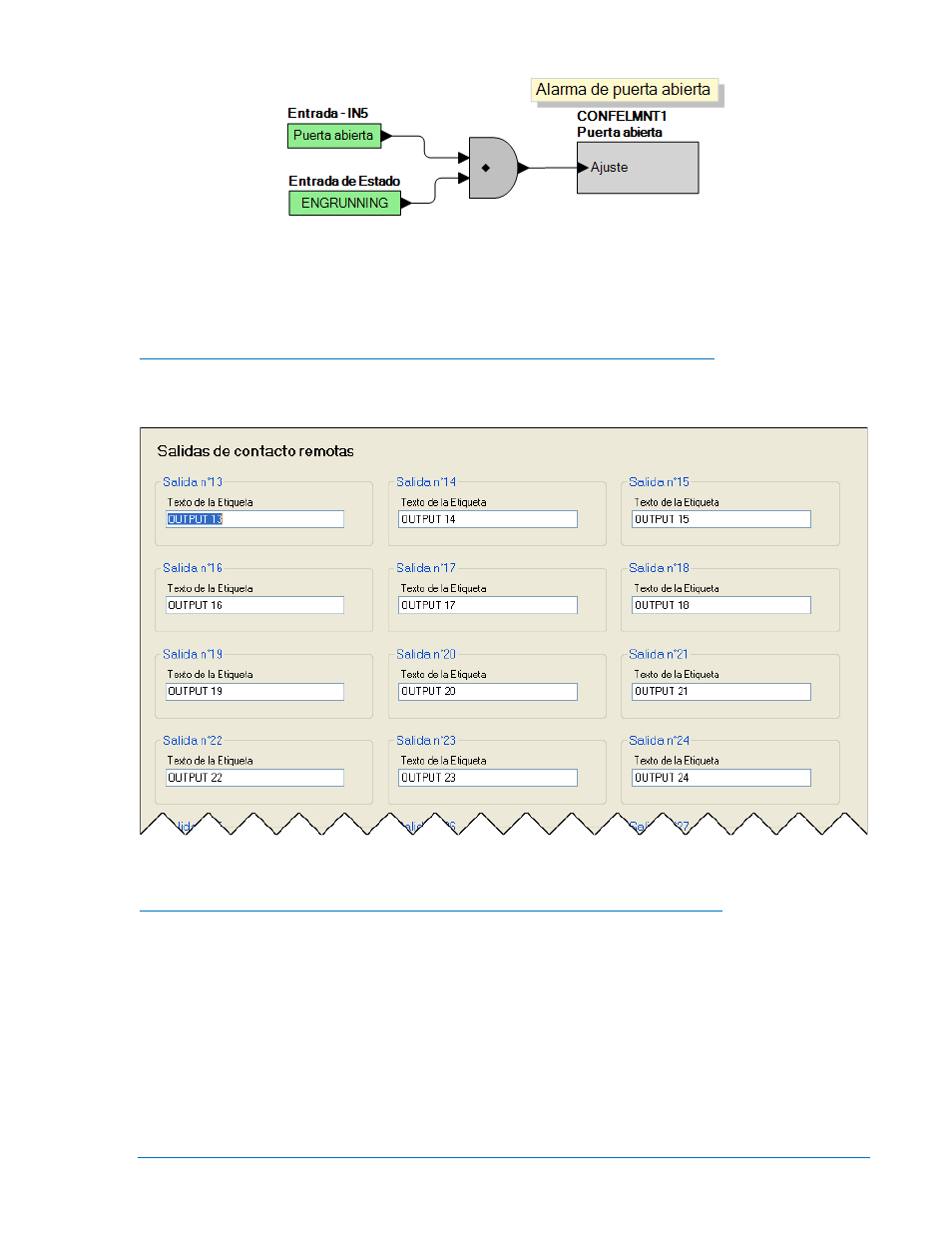

Figura 7-31. Usando un diagrama Lógico de Elemento Configurable
Cuando la Entrada 5 se configura como Pre-alarma, se dispara una pre-alarma si la puerta se abre ya
sea que el motor está funcionando o no. Cuando el Elemento Configurable 1 está configurado como una
Alarma, se activa una alarma si la puerta se abrió mientras el motor estaba en marcha.
Configurando Salidas de Contacto Remoto en el CEM-2020/H (Figura 7-32)
Cada salida puede ser programada con una etiqueta de texto describiendo la función de la salida. Esta
etiqueta aparece en la Lógica Programable de BESTLogicPlus donde se utiliza la salida para ayudar en
la claridad y facilidad de la programación.
Figura 7-32. Salidas Programables, Pantalla Salidas de Contacto Remotas
Configurando las Salidas Analógicas Remotas en el AEM-2020 (Figura 7-33)
Hay cuatro salidas analógicas remotas que se configuran en pantallas separadas en BESTCOMSPlus.
Los parámetros medidos por el IEM-2020 se trazan en estas salidas, permitiéndoles ser utilizados como
instrumento de medición o pueden conducir entradas analógicas del equipamiento externo. Los rangos
para el parámetro medido y la salida analógica están establecidos de modo que cuando el parámetro
medido está en el mínimo del rango de parámetros, la salida analógica está en el mínimo de su rango de
salida. De la misma manera, cuando el parámetro medido está en el máximo del rango del parámetro, la
salida analógica está en el máximo de su rango de salida.
