Panel Trasero
Todos los terminales y conectores del IEM-2020 se encuentran en el panel posterior. Los terminales y
conectores del panel trasero se ilustran en la Figura 2-6. (Para mostrar los terminales y conectores, la
Figura 2-6 muestra al IEM-2020 sin la cubierta posterior) La Tabla 2-2 enumera las referencias de la
Figura 2-6 junto con una descripción de cada tipo de conector.

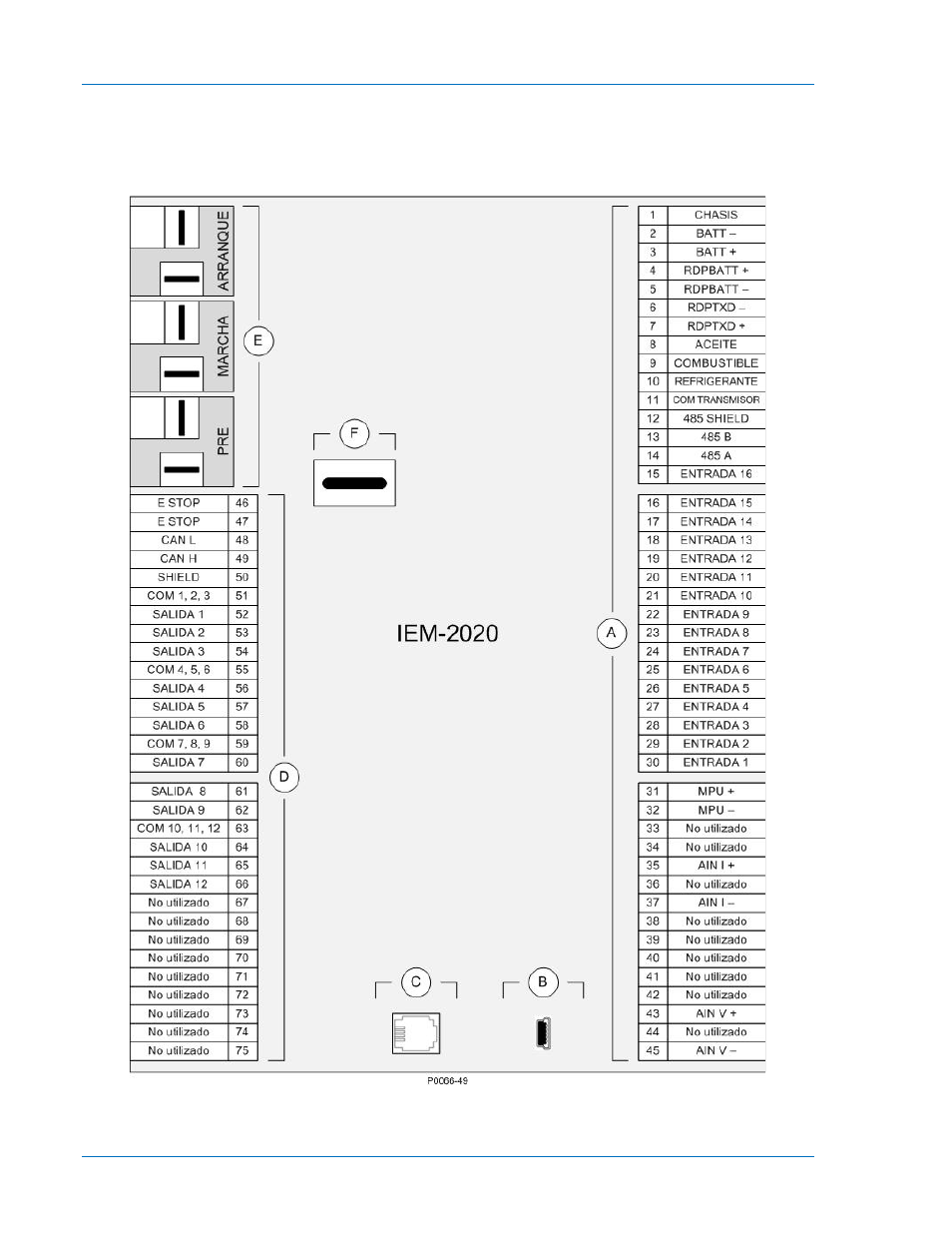

Figura 2-5. Panel Trasero
2-20 IEM-2020 Interfaz Hombre-Máquina 9441072990 Rev B
