Mantener Velocidad con Contactos de Salidas Pulsadas (Archivo de Biblioteca Lógica #2)
1. El Temporizador Lógico 1 especifica la duración de la sesión marcha cuando un esquema de
tiempo basado en AUTO PARADA es deseado.
2. Los Temporizadores Lógicos 5 y 6 especifican los tiempos de encendido y apagado para las
salidas subir y bajar. Las salidas Subir y Bajar son pulsadas en este esquema. Esquemas
pulsados se utilizan cuando rapidez de respuesta del motor en el acelerador es demasiado alta
cuando se aplica una entrada constante de subir o bajar. La pulsación implementa efectivamente
una menor rapidez.
3. El Temporizador Lógico 2 especifica la duración de bocina durante el arranque del motor.
4. El Umbral 1 del Elemento de Protección Configurable 1 especifica las RPM a las que el motor
debe funcionar a ralentí para calentar.
5. El Temporizador Lógico 3 especifica la duración del calentamiento del motor del Paso 3.
6. El Umbral 2 del Elemento de Protección Configurable 1 especifica el límite de velocidad superior
que el motor debe mantener durante su operación normal.
7. El Umbral 1 del Elemento de Protección Configurable 1 especifica las RPM a las que el motor
debe funcionar a ralentí para enfriar.
8. El Temporizador Lógico 4 especifica la duración del enfriamiento del motor del Paso 7.
Luego del enfriamiento, la máquina se apaga y queda lista para ser activado la próxima vez que reciba
una indicación de arranque.
Referirse a las Figuras B-4 a B-6 para los diagramas de lógica principal del Archivo de Biblioteca Lógica
#2.

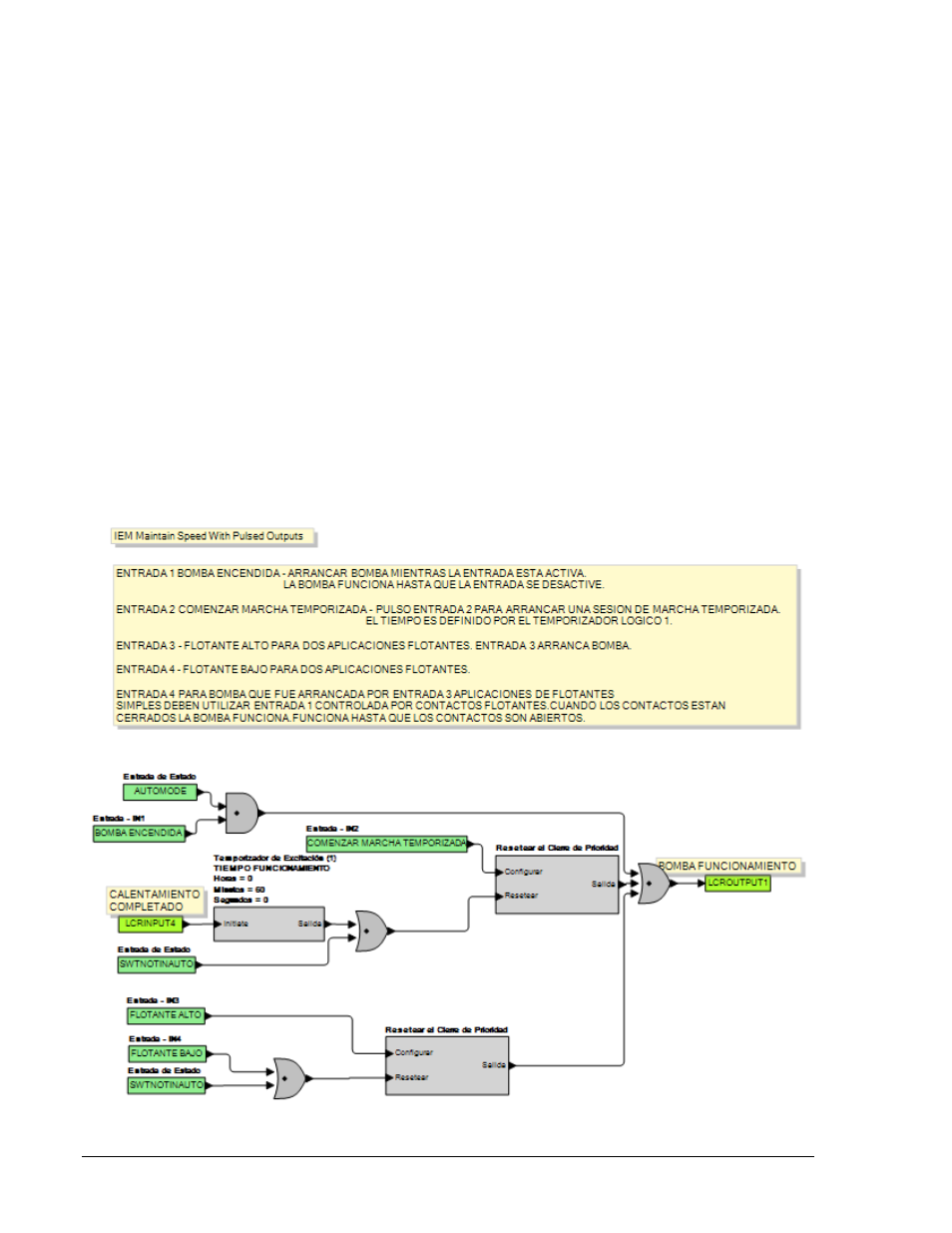

Figura B-4. Archivo de Biblioteca Lógica #2 Lógica Principal (1 de 3)
