Cuando la salida PID está entre –BANDA MUERTA y +BANDA MUERTA, ni la salida en aumento ni en
disminución se cierran.

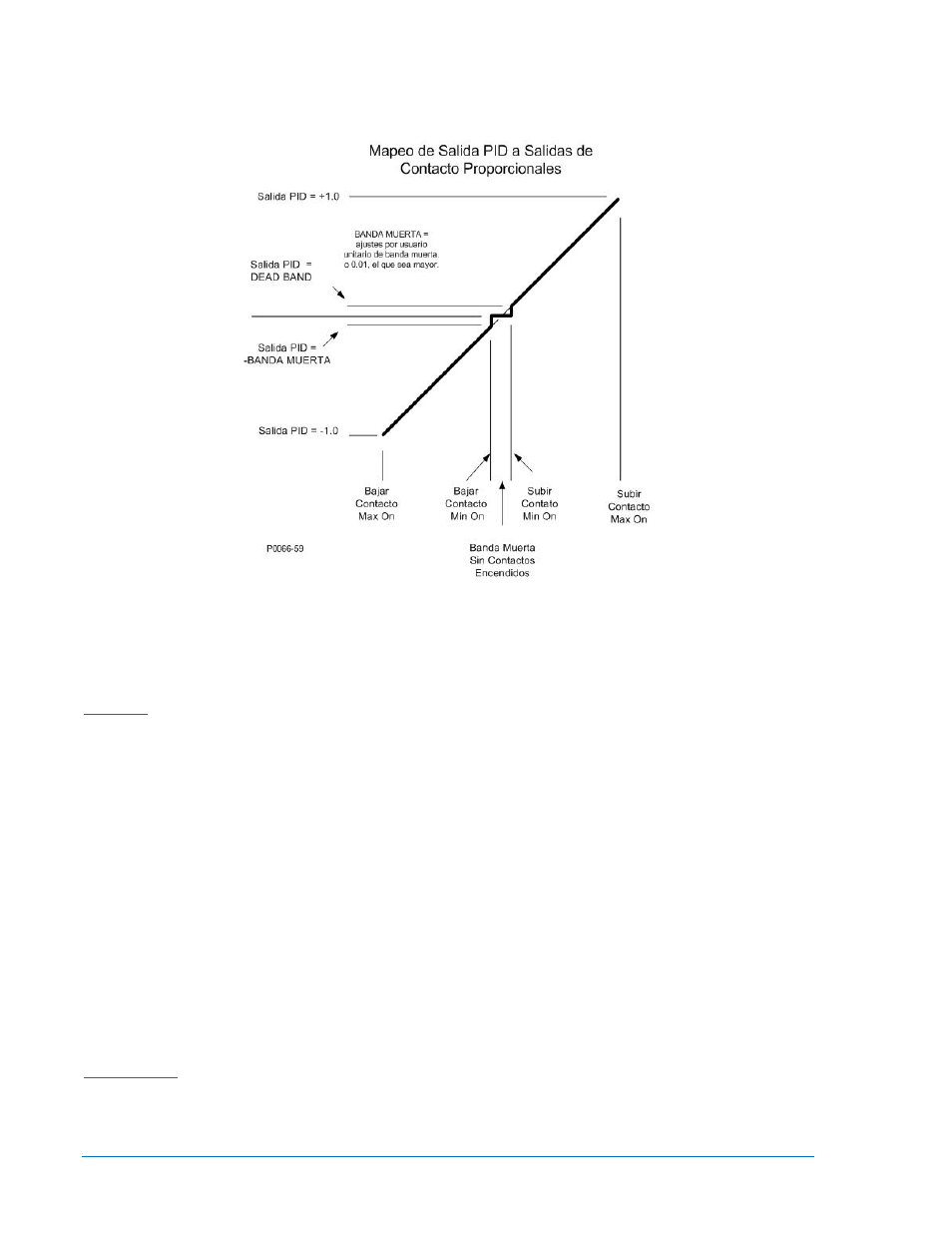

El trazado de salidas PID a salidas de contacto para salidas tanto continuas como proporcionales se
muestra en la Figura 3-5.
Figura 3-5. Mapeo de Salidas PID a Requerimiento RPM
Salidas de Control RPM
Se puede establecer tanto ECU como Contacto como el Tipo de Salida de Control RPM en la pantalla
Ajustes de Control de Gobernador de BESTCOMSPlus.
CANbus
El IEM-2020 puede solicitar las RPM deseadas del motor ECU sobre CANbus. Para los motores que
emplean comunicaciones estándar J1939, el Control de Velocidad de Torque J1939 1 (TSC1) PGN se
utiliza para comunicar las peticiones de velocidad. Todos los tipos de motores a elegir en la configuración
ECU utilizan el protocolo J1939, con la excepción de MTU MDEC y MTU ECU7/ECU8, que utiliza un
protocolo patentado de MTU.
Algunos motores ECU deben estar configurados para aceptar TSC1 PGN. Además, algunos motores se
deben configurar con una dirección J1939 de la cuál se va a aceptar TSC1 PGN. Por ejemplo, algunas
ECUs tienen un valor predeterminado para la dirección J1939 de la cuál se va a aceptar TSC1. Por
ejemplo, la dirección está predeterminada en 3 en algunos motores John Deere. Otras direcciones se
pueden especificar, pero el software de configuración ECU se debe utilizar para cambiar la dirección.
Cuando se selecciona Volvo Penta como tipo ECU, el IEM-2020 enviará TSC1 PGN y el parámetro
patentado Volvo para Posición del Acelerador del Pedal.
Cuando MTU MDEC o MTU ECU7/ECU8 se seleccionan como tipo ECU y la Fuente de Demanda de
Velocidad se establece para la Demanda de Velocidad CANBus, el IEM-2020 enviará el parámetro de
Demanda de Velocidad patentado a la RPM deseada requerida.
Se recomienda que la documentación del fabricante del motor se consulte cuando se implemente la
petición de velocidad CANbus.
Subir / Bajar
Cuando se selecciona Salida de Contacto como el Tipo de Salida de Contacto RPM en la pantalla
Ajustes de Control de Gobernador en BESTCOMSPlus, el usuario debe especificar salidas continuas o
proporcionales.
