Iniciar Sesión y Permisos
Iniciar Sesión
Para iniciar sesión, navegar a las pantallas AJUSTES, INGRESAS CONTRASEÑA, y pulsar la tecla
Editar. Utilizar las teclas de flecha Arriba/Abajo para desplazarse a través de los caracteres. Utilizar las
teclas de flecha Izquierda/Derecha para introducir más caracteres. Una vez que la contraseña se ha
introducido, pulse la tecla Editar para iniciar sesión. Una selección de CERRAR SESIÓN ahora aparece
en la lista de AJUSTES. Para cerrar la sesión, navegar a AJUSTES, CERRAR SESIÓN, y pulsar la tecla
Editar. La selección de CERRAR SESIÓN se elimina de la lista de CONFIGURACIÓN.
Permisos
Si las comunicaciones de acceso se activan a través del módem o USB, el panel frontal mostrará COMU
REMOTA, PANEL DELANTERO DE SOLO LECTURA y la pantalla de resumen. Esto informa al usuario
de que el panel frontal sólo puede ser utilizado para visualizar información de datos de medición y de
ajustes. El acceso remoto debe ser terminado antes de modificar ajustes a través del panel frontal
Resumen de Pantalla y Mediciones Configurables
La pantalla de resumen se puede establecer como estándar o de desplazamiento. Para seleccionar una
pantalla de resumen estándar o de desplazamiento, navegue a la pantalla AJUSTES, AJUSTES
GENERALES, PANEL FRONTAL HMI y edite la VISTA DE RESUMEN.
Cuando la pantalla de resumen se establece como estándar, se muestra ACEITE, COMBUSTIBLE,
TEMPERATURA, BATERÍA Y RPM. La pantalla de resumen también muestra los elementos de visión
general habilitados en un tiempo de retardo (RETRASO PRM TOG) especificado por el usuario. Véase la
Figura 2.2 para habilitar los elementos de visión general, vaya a AJUSTES, AJUSTES GENERALES,
PANEL FRONTAL HMI, SELECCIONAR VISION GENERAL PRM. La visión general de los siguientes
elementos puede ser activada por el usuario:
•
ESTADO DE MOTOR
•
HORAS DE MARCHA
•
TENSIÓN ALG
•
CORRIENTE ALG
•
CONSIGNA RPM
•
CONSIGNA PARÁMETRO
•
RPM SRC
•
NIVEL REFRIGERANTE
•
ALG IN X (X = 1 a 8) (con AEM-2020)
•
RTD IN X (X = 1 a 8) (con AEM-2020)
•
THRM CPL X (X = 1 a 2) (con AEM-2020)
•
FUEL DELV P
•
INJ RAIL RPS
•
COMBUSTIBLE TOTAL UTILIZADO
•
TEMP COMBUSTIBLE
•
TEMP ACEITE DE MOTOR
•
TEMP INTERCOOLER MOTOR
•
PRESIÓN REFRIGERANTE
•
TASA DE COMBUSTIBLE
•
PRESIÓN DE LEVANTE
•
TEMP MÚLTIPLES ENTRADAS
•
TEMP AIRE DE CARGA

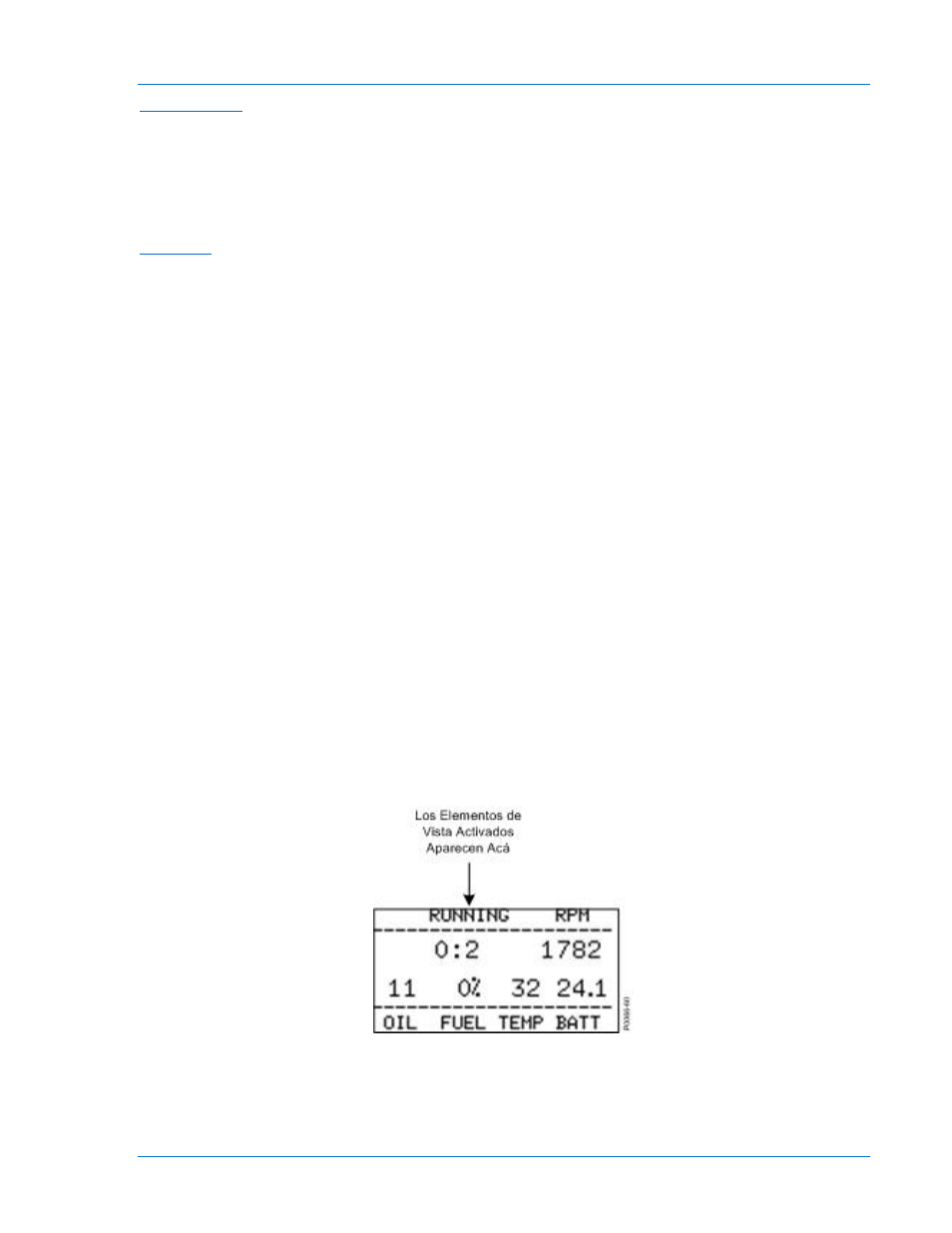

Figura 2-2. Vista de Resumen Estándar (Mostrado con Estado de Motor Habilitado)
Cuando la pantalla de resumen se establece como de Desplazamiento, se pueden seleccionar /
configurar los valores de medición que se muestran. Se pueden mostrar hasta 20 valores y estos valores
se desplazarán en un tiempo de retardo (RETARDO DE DESPLAZAMIENTO) especificado por el
usuario. Consulte la Figura 2 3.
