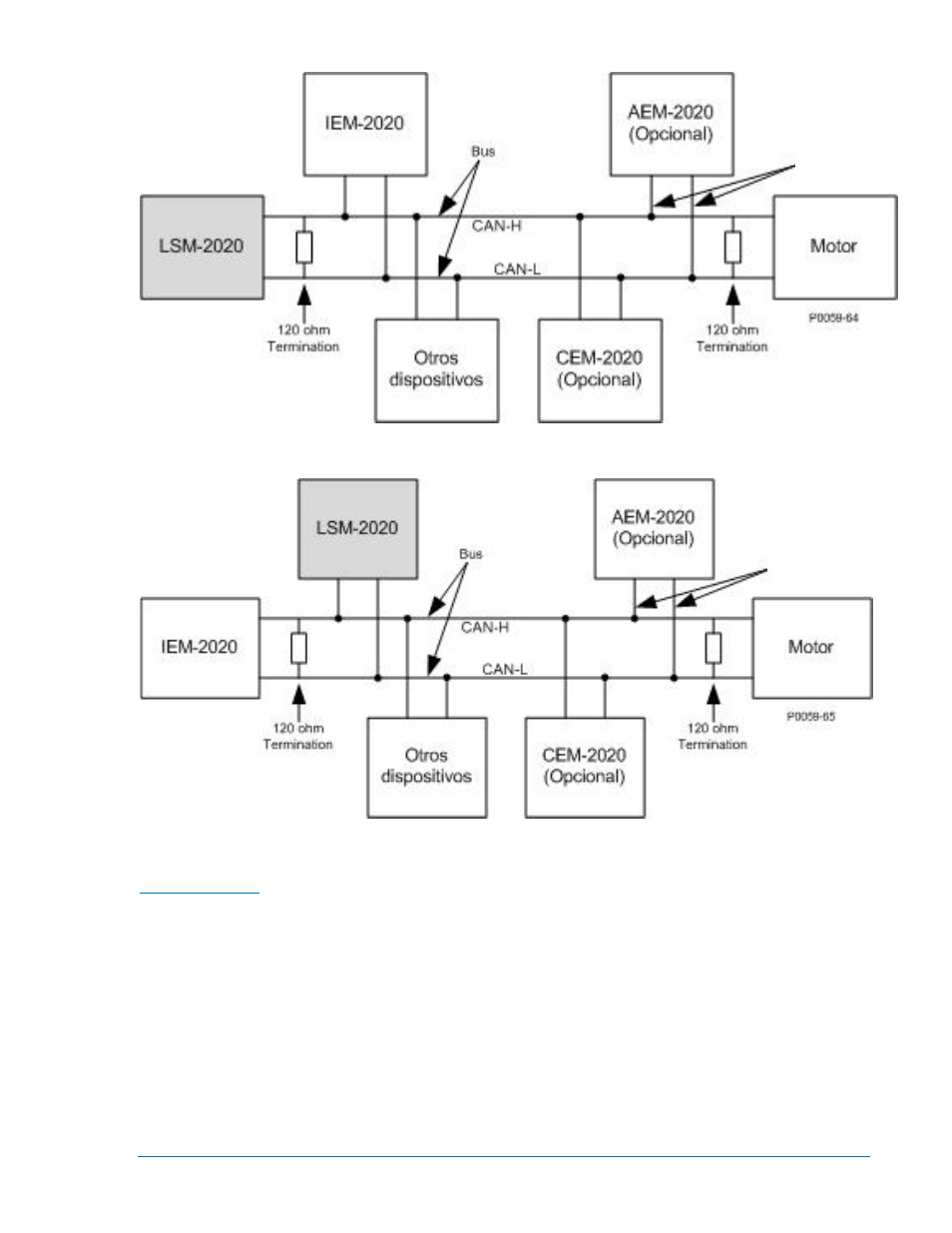

Figura 9-6. Interfase CANbus con LSM-2020 proveyendo Un Final de Bus
Figura 9-7. Interfase CANbus con IEM-2020 proveyendo Un Final de Bus
Puerto Ethernet
El LSM-2020 tiene capacidad Ethernet. El LSM-2020 se conecta a una PC a través de un jack RJ-45
(J3).
Dispositivos Ethernet industriales diseñados para cumplir con la serie de especificaciones IEC 61000-4
son remendados.
Conexiones para Aplicaciones Típicas
La Figura 9-8 ilustra conexiones del LSM-2020 típicas.
Cabo
Cabo
9441072990 Rev B
IEM-2020 LSM-2020 (Módulo de Reparto de Carga)
9-9
