SECCIÓN 3
• DESCRIPCIÓN FUNCIONAL
Introducción
Esta sección describe el funcionamiento del IEM-2020. Una descripción detallada de cada bloque de
función se proporciona en los párrafos bajo el título de Bloque Funcional IEM-2020.
Características de operación y medición se describen en la Sección 4, Programa BESTCOMSPlus
Bloque Funcional IEM-2020
Para facilitar la comprensión, las funciones del IEM-2020 se ilustran en el diagrama de bloques de la
Figura 3-1. Los párrafos siguientes describen en detalle cada función.

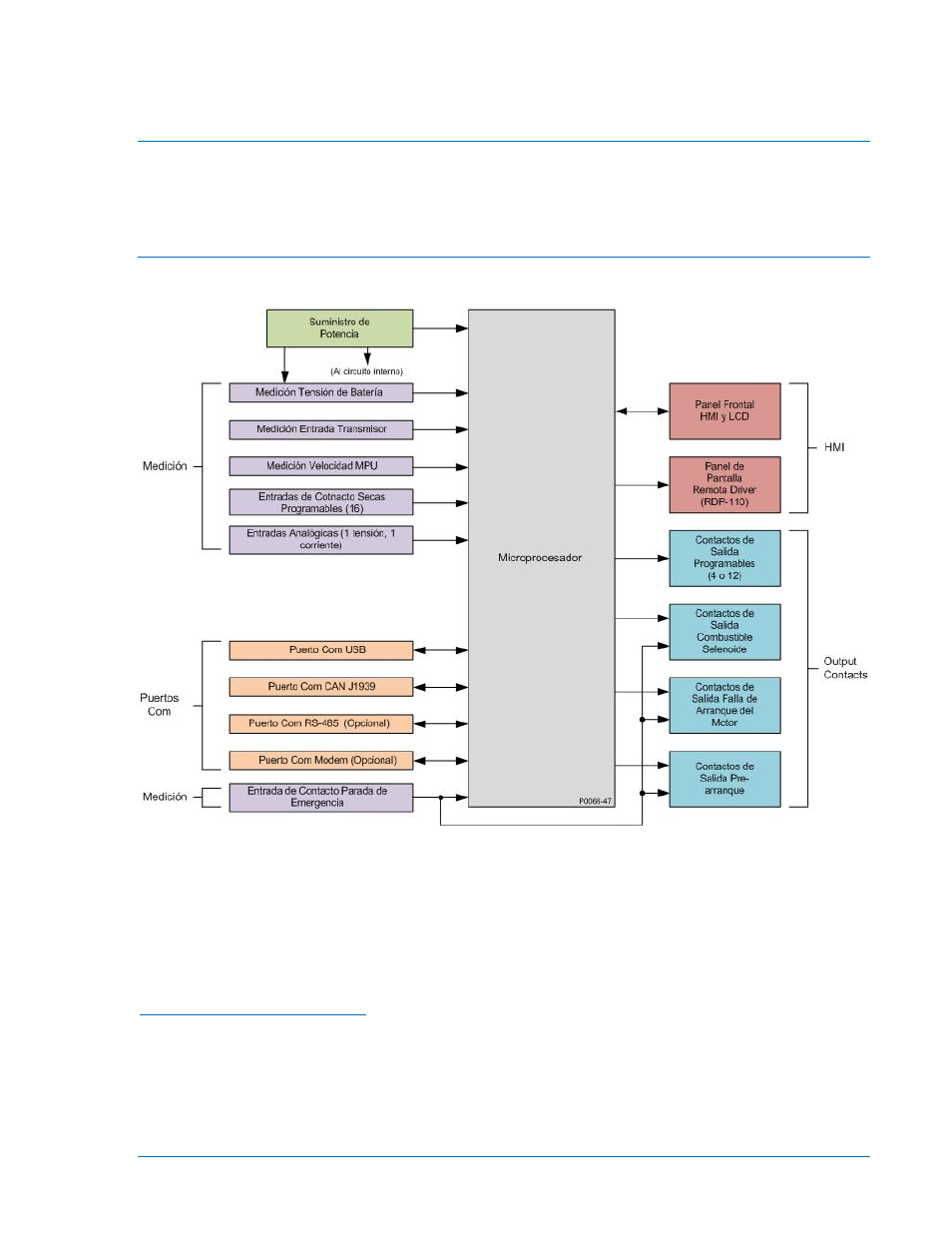

Figura 3-1. Diagrama de Bloque Funcional
Fuente de Alimentación
Interior, una fuente de alimentación del tipo conmutada utiliza el voltaje de la batería aplicada para
generar energía eléctrica para los circuitos internos del IEM-2020. La fuente de alimentación acepta una
tensión nominal de la batería de 12 o 24 Vcc y tiene un rango de operación de 6 a 32 Vcc. La tensión de
la batería se aplica a las terminales 2 (–) y 3 (+). La tensión de operación debe ser de polaridad correcta.
Aunque la inversión de polaridad no cause daños, el IEM-2020 no funcionará
Sensado Voltaje de la Batería
Tensión aplicada a la alimentación de energía se filtra y se reduce a un nivel adecuado para la detección
por el microprocesador
Microprocesador
El microprocesador controla la funcionalidad general del IEM-2020 y toma decisiones basándose en la
programación y entradas del sistema.
Circuitos relativos a las entradas del microprocesador se describen en los párrafos siguientes
