Conexiones con AEM-2020, CEM-2020, y LSM-2020
EL AEM-2020 (Módulo de Expansión Analógico), CEM-2020 (Módulo de Expansión de Contacto), y LSM-
2020 (Modulo Reparto de Carga) son módulos opcionales que pueden ser instalados con el IEM-2020.
Estos módulos hacen interfaz al IEM-2020 vía CANbus, ya que los terminales del CANBUS son las
únicas conexiones comunes (Figura 6-10) entre el IEM-2020, AEM-2020, CEM-2020, y LMS-2020.
Referirse a la Sección 9, LSM-2020 (Modulo Reparto de Carga), para conexiones independientes del
LSM-2020. Referirse a la Sección 10, CEM-2020 (Módulo de Expansión de Contacto) para conexiones
independientes del CEM-2020. Referirse a la Sección 11, AEM-2020 (Módulo de Expansión Analógico)
para conexiones independientes del AEM-2020. Referirse a Conexiones, Interfase CANbus, en esta
sección para detalles en las conexiones del CANbus del IEM-2020.

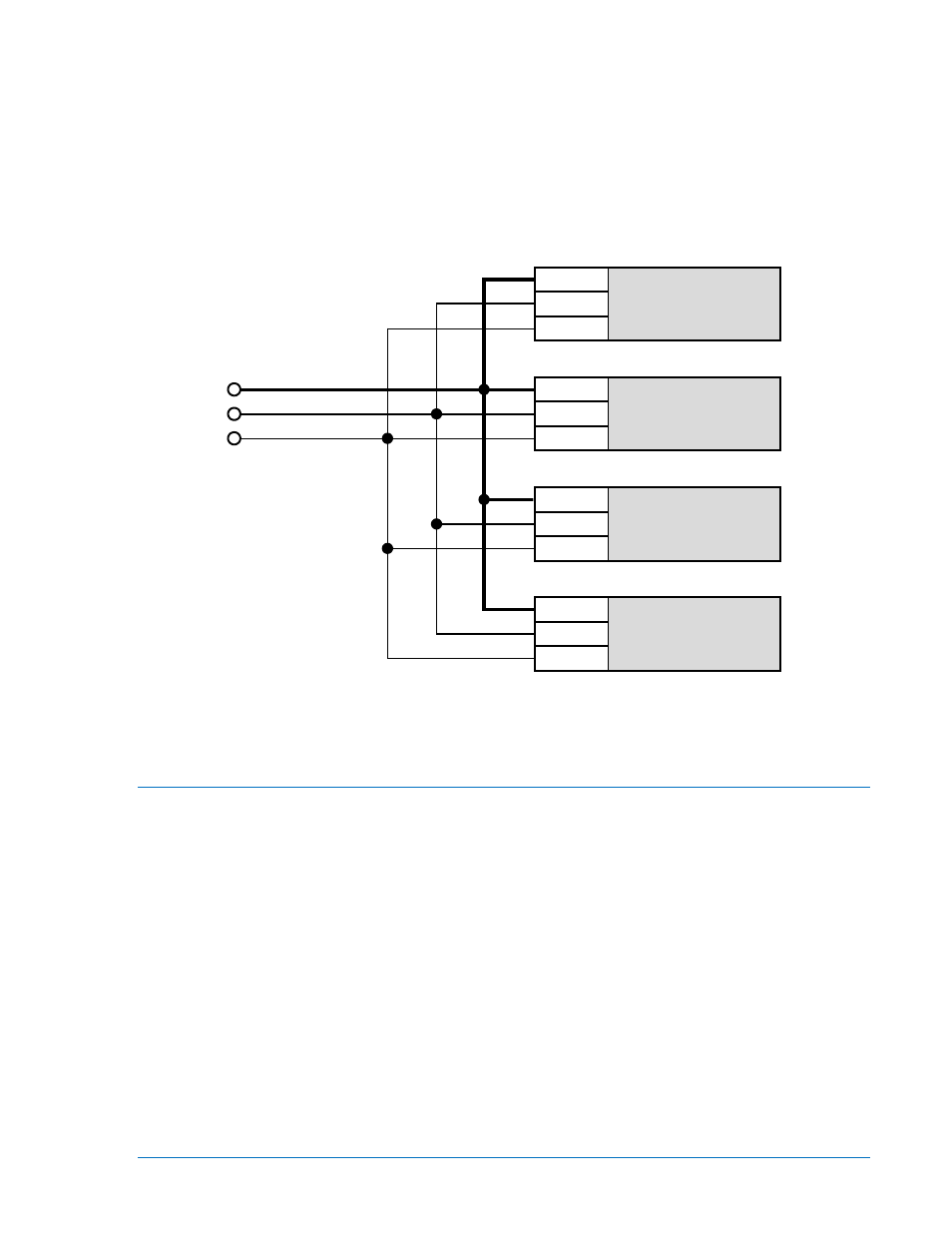

Figura 6-10. Conexiones CANbus IEM-2020, AEM-2020, CEM-2020, LSM-2020
Instalación en un Ambiente de Niebla Salina
Si el IEM-2020 será instalado en un ambiente de niebla salina, es recomendado que la batería de
respaldo para el reloj de tiempo real sea removida. Se sabe que la niebla salina es conductiva y puede
cortocircuitar a la batería.
Información en remover la batería de respaldo para el reloj de tiempo real puede ser encontrada en la
Sección 8, Mantenimiento y Solución de Problemas.
GND
CANH
CANL
LSM-2020
P0059-62
AEM-2020
IEM-2020
CANH
CANL
GND/SHIELD
CEM-2020
GND
CANH
CANL
GND
CANH
CANL
GND
CANH
CANL
9441072990 Rev B IEM-2020 Instalación 6-15
