Ajustes del Control de Gobernador
El control del gobernador consiste en los siguientes ajustes:
•
Tipo de Salida A - Especifíca cómo se implementa el control de velocidad.
•
Tipo de Contacto B - Tipo de contacto utilizado cuando se selecciona Contacto como tipo de
salida.
•
Ancho de Pulso C - Ancho máximo de pulsos de salida.
•
Intervalo de Pulso D - El intervalo de pulso, junto con el ancho de pulso especifica con qué
frecuencia se produce un nuevo pulso. El tiempo total entre pulsos es el ancho del pulso más el
intervalo de impulso.
•
Max en RPM E - Diferencia RPM entre RPM requerida y RPM real que resulta en salidas de
contacto proporcionales que están en su máximo de ancho de pulso.
•
Banda Muerta RPM F - Diferencia máxima entre las RPM solicitadas y RPM reales.
•
Panel Frontal Arriba / Abajo G - Cuando está activada y la pantalla del panel frontal en el IEM-
2020 está mostrando la pantalla de vista general, estas flechas puede ser presionadas para
llevar a cabo un aumento o disminución de la RPM de operación.
•
Parámetros de Banda Muerta H - Esta opción está prevista para evitar el exceso de velocidad "de
caza" en situaciones donde no es necesario para corregir el parámetro medido a menos que
caiga fuera de un rango en torno a la consigna.
•
Valor de Parámetros de Arriba / Abajo I - Tasa a la cual se aumenta o disminuye el parámetro.
•
Valor RPM Arriba / Abajo J - Tasa en la que el RPM aumenta o disminuye.
•
Ancho de Banda RPM K - Rango de RPM en el que las solicitudes de velocidad pueden variar.
•
Fuente de Entrada PID L - Especifica la fuente de entrada PID.
•
Fuente de Consigna M - Especifica la fuente de consigna.
•
Consigna N - Especifica la consigna cuando la Fuente de Consigna se establece para la
Configuración del Usuario.
•
Consigna Analógica Max O - Especifica la consigna analógica máxima cuando la Fuente de
Consigna PID está configurada para una entrada analógica.
•
Consigna Analógica Min P - Especifica la consigna analógica mínima cuando la Fuente de
Consigna PID está configurada para una entrada analógica.
•
Ganancia Proporcional Kp Q - Establece la ganancia proporcional del controlador PID.
•
Ganancia Integral Ki R - Establece la ganancia integral del regulador PID.
•
Ganancia Derivada Kd S - Establece la ganancia derivada del regulador PID
•
Constante de Filtro Derivado Td T - Establece el filtro constante derivativo del controlador PID.
•
Ganancia de Lazo Kg U . - Establece la ganancia de lazo del controlador PID.
Los ajustes anteriores se explican con más detalle en la Sección 3, Descripción Funcional, Control de
RPM.
La pantalla Ajustes del Control de Gobernador de BESTCOMSPlus se ilustra en la Figura 4-51.

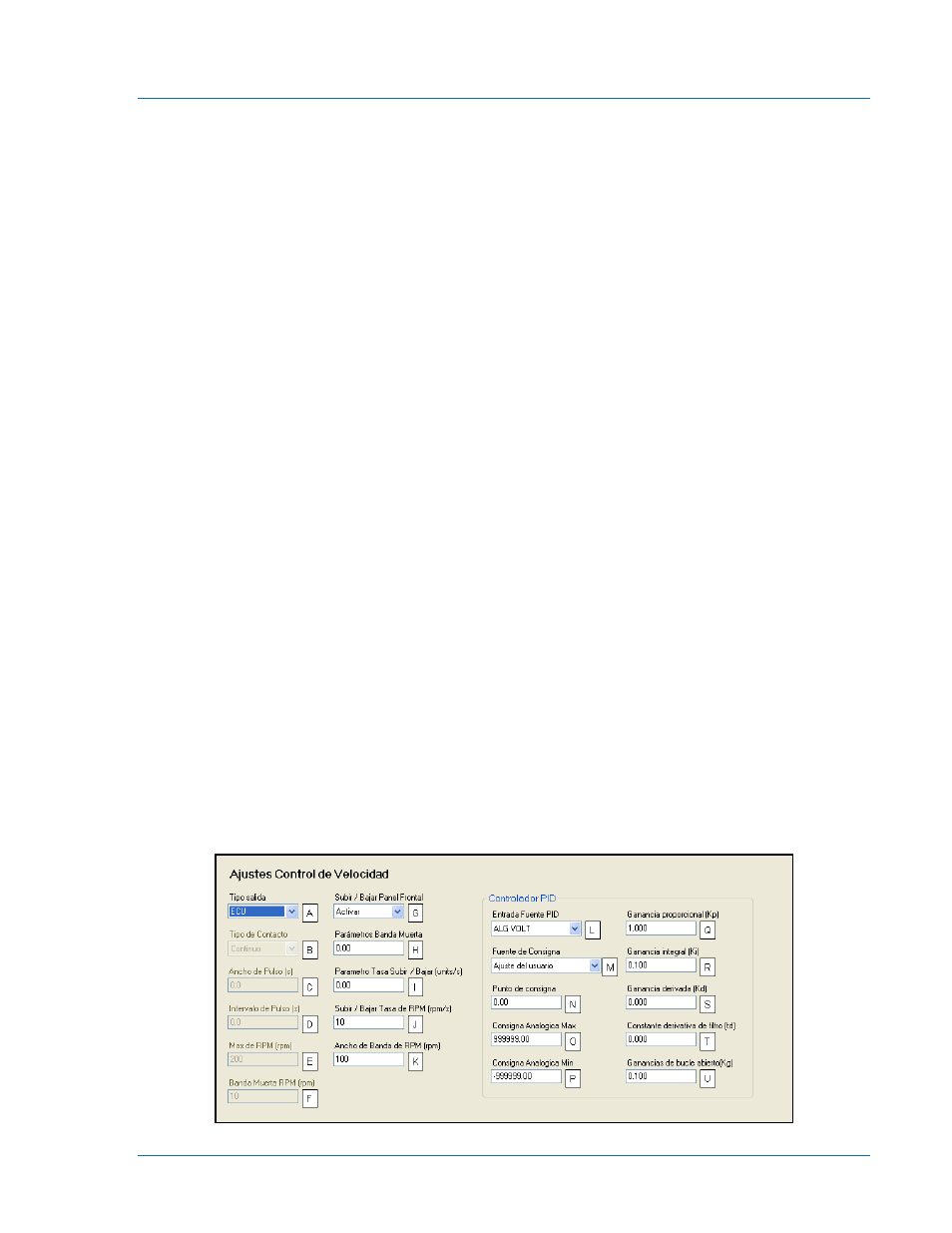

Figura 4-51. Ajustes Control del Gobernador
