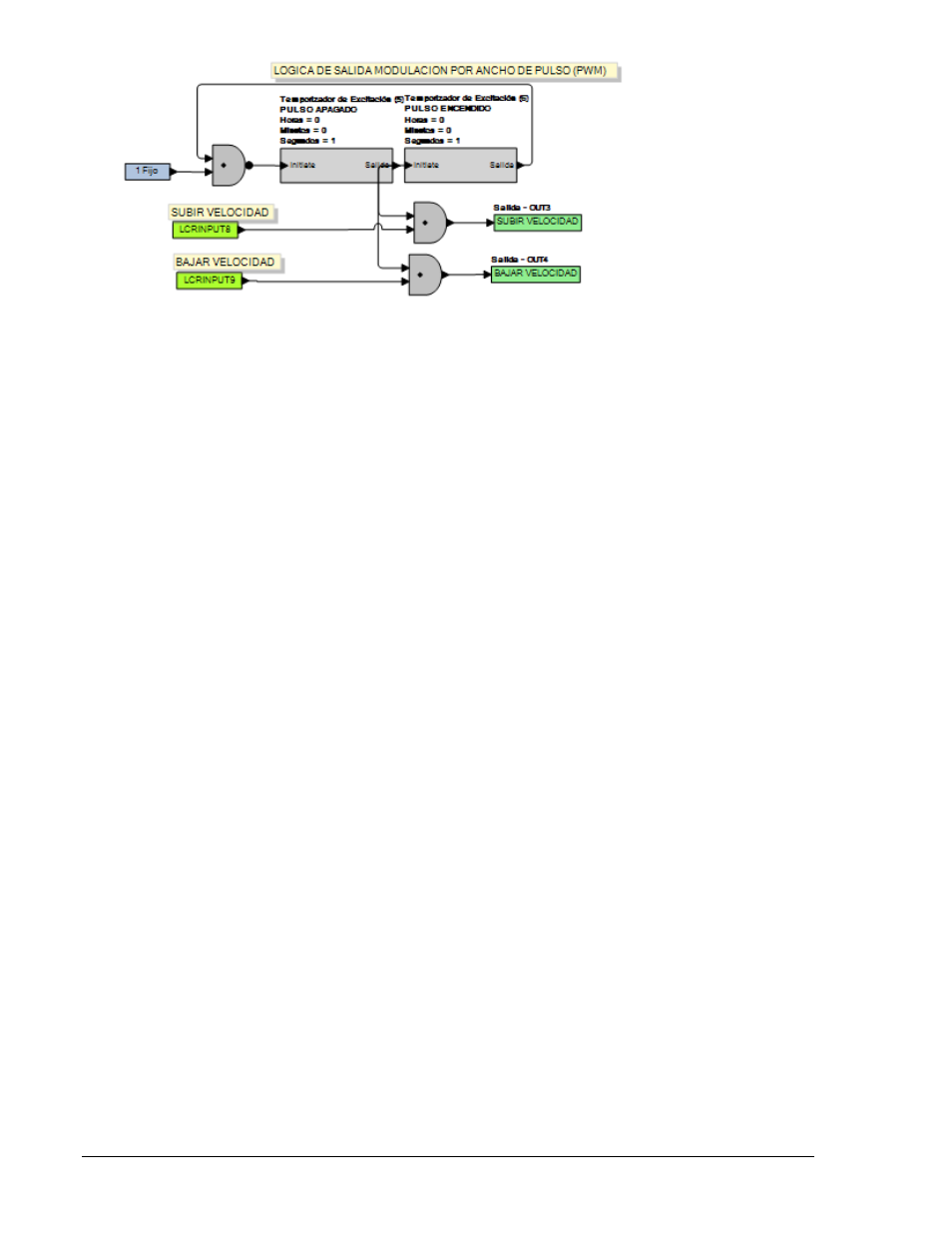

Figura B-12. Archivo de Biblioteca Lógica #4 Lógica Principal (3 de 3)
Mantener Velocidad con Válvula de Control Basada en Tiempo y Salidas Constantes (Archivo de
Biblioteca Lógica #5)
1. El Temporizador Lógico 1 especifica la duración de la sesión marcha cuando un esquema de
tiempo basado en AUTO PARADA es deseado.
2. El Temporizador Lógico 2 especifica la duración de bocina durante el arranque del motor.
3. El Umbral 1 del Elemento de Protección Configurable 1 especifica las RPM a las que el motor
debe funcionar a ralentí para calentar.
4. El Temporizador Lógico 3 especifica la duración del calentamiento del motor del Paso 3.
5. El Umbral 1 del Elemento de Protección 2 especifica las RPM en las que el motor debe ser
mantenido mientras que la válvula se esté cerrando.
6. El Temporizador Lógico 5 especifica la duración del proceso de cerrado de válvula del Paso 5.
7. El Umbral 2 del Elemento de Protección Configurable 1 especifica el límite de velocidad superior
que el motor debe mantener durante su operación normal.
8. El Umbral 2 del Elemento de Protección 2 especifica las RPM a las que el motor se debe reducir
mientras que la válvula se esté abriendo. Esto toma lugar cuando no es requerido que el motor
continúe funcionando.
9. El Temporizador Lógico 6 especifica la duración del proceso de apertura de válvula del Paso 8.
10. El Umbral 1 del Elemento de Protección Configurable 1 especifica las RPM a las que el motor
debe funcionar a ralentí para enfriar.
11. El Temporizador Lógico 4 especifica la duración del enfriamiento del motor del Paso 10.
Luego del enfriamiento, la máquina se apaga y queda lista para ser activado la próxima vez que reciba
una indicación de arranque.
Referirse a las Figuras B-13 a B-15 para los diagramas de lógica principal del Archivo de Biblioteca
Lógica #5.
B-14 IEM-2020 Archivos de Biblioteca Lógica 9441072990 Rev B
