3. Configuración de Contacto de Pre-arranque - Este parámetro define si el relé PRE permanece
cerrado después de que el motor arranque, o si se debe abrir.
4. Configuración Reposo de Pre-Arranque - Puede haber situaciones donde se desee que el relé PRE
se cierre durante el lanzamiento del motor, pero se abra a todo o parte de un ciclo de reposo de
lanzamiento. Debe configurar este parámetro por consiguiente. Consulte los párrafos pertinentes de
la Sección 4, Software BESTCOMSPlus, para obtener información adicional.
5. Desconexión Lanzamiento Presión de Aceite - Este ajuste proporciona un método alternativo para
determinar las condiciones bajo las cuales la desconexión de lanzamiento debe ocurrir. Si la
máquina no tiene transductor magnético (MPU) para la detección de rpm o un MPU fallido, utilizará la
presión del aceite como criterio para desconectar el lanzamiento. Esto evitará un enganche largo de
arranque si el motor arranca y el IEM-2020 no puede determinar la velocidad del motor para
propósitos de desconexión de lanzamiento.
6. Estilo de Lanzamiento – Se selecciona Ciclo o Continuo con esta configuración.
a. Ciclo
i. Número de Ciclos de Lanzamiento - Este ajuste define el número de ciclos de
lanzamiento si se selecciona Ciclo como estilo de lanzamiento.
ii. Duración de Ciclos de Lanzamiento - Este ajuste define la duración de ciclos de
lanzamiento si se selecciona Ciclo como estilo de lanzamiento.
b. Continuo
i. Tiempo de Lanzamiento Continuo - Este ajuste define la duración de ciclos de
lanzamiento si se selecciona Continuo como estilo de lanzamiento.

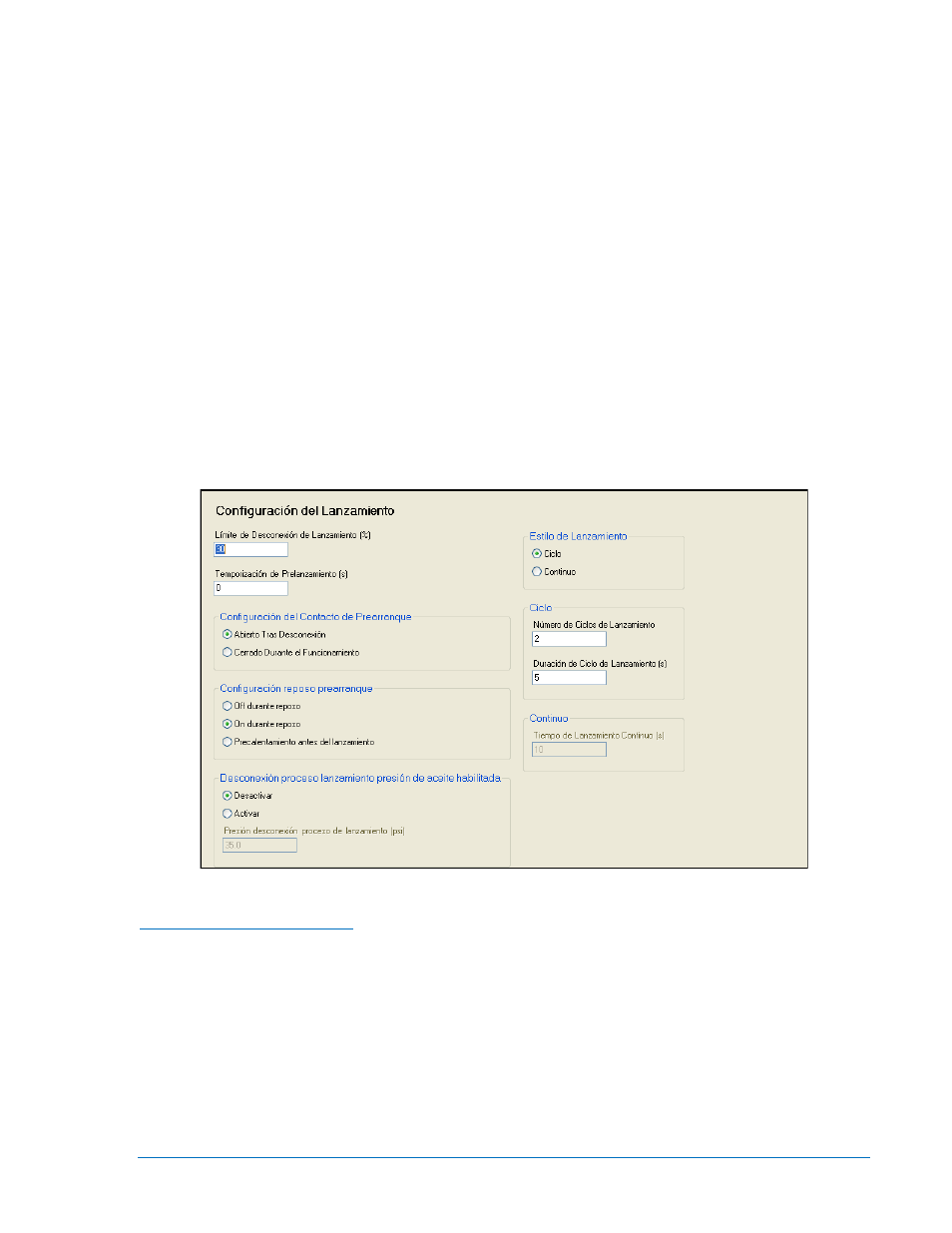

Figura 7-6. Parámetros del Sistema, Pantalla Ajustes de Lanzamiento
Control de Relé (Figura 7-7)
Estos menús desplegables seleccionan el modo de funcionamiento para los relés PRE, ARRANQUE y
MARCHA en la parte posterior del IEM-2020. En general, la mayoría de las máquinas van a utilizar la
funcionalidad pre-configurada; los usuarios más avanzados pueden seleccionar programable. Consulte
los párrafos pertinentes de la Sección 4, BESTCOMSPlus Software
® , para obtener información adicional.
9441072990 Rev B IEM-2020 Configuración 7-5
