Figura 5-4. Ejemplo 1 – Conexiones de Bloque Lógico de Control RPM

Ejemplo 2 – Conexiones de Puerta AND

La Figura 5-5 ilustra una conexión de puerta AND típica. En este ejemplo, la Salida 11 se activa cuando
la alarma de Bajo Combustible y (AND) la alarma de Presión de Aceite Baja son verdaderas.

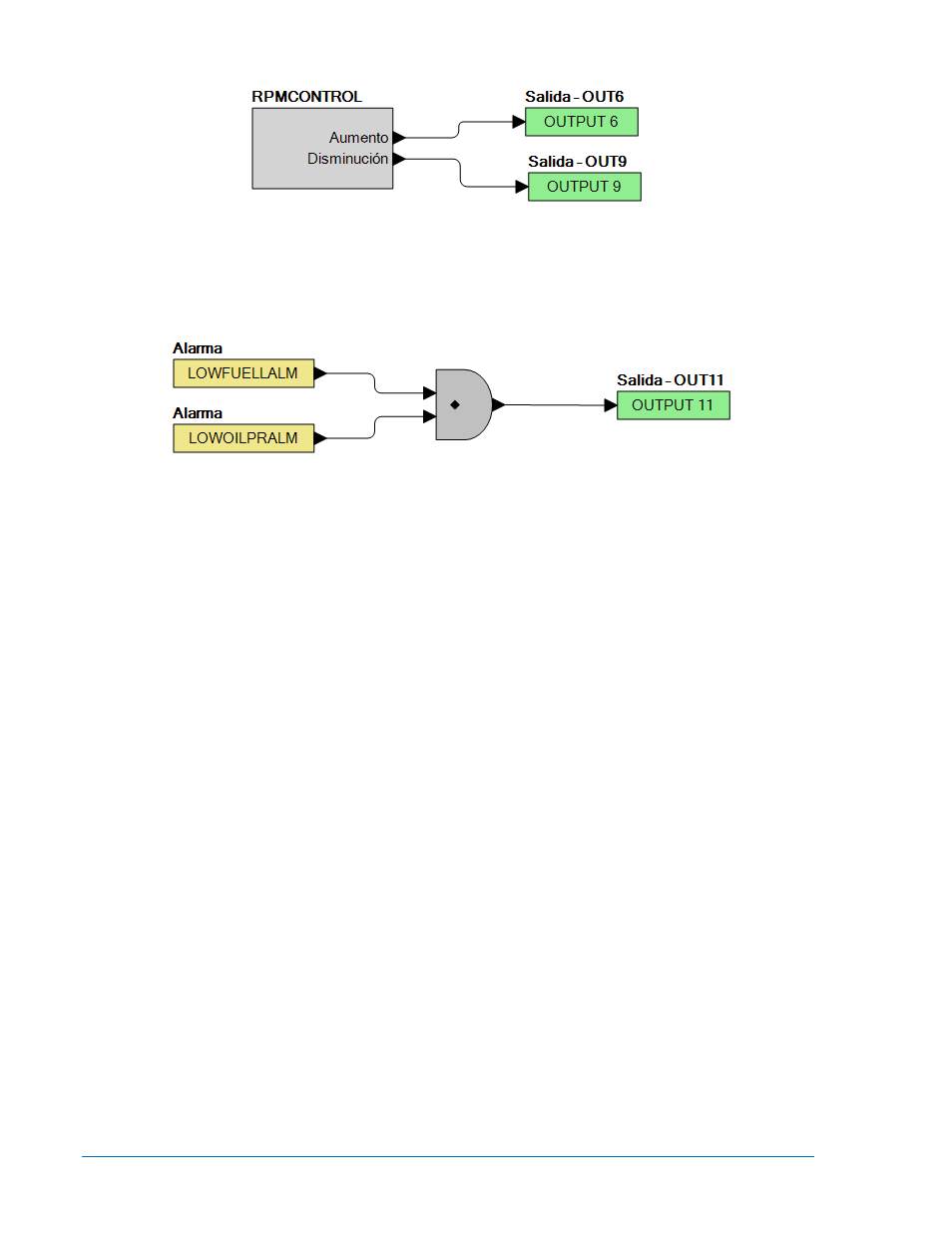

Figura 5-5. Ejemplo 2 – Conexiones de Puerta AND

5-26

IEM-2020 Lógica Programable del BESTLogicPlus

9441072990 Rev B
