de Ejercicio arranque el motor. Si TESTINHIBIT no es impulsado, la unidad debe estar en el modo AUTO
para que un temporizador arranque el motor.
Varios puntos del estado están disponibles como entradas a la lógica que son impulsados cada vez que
un temporizador está activo. Para evitar que requieran 56 entradas de estado únicas, sólo hay entradas
de estado para cuando un temporizador de cada día de la semana está activo y para cuando un número
de temporizador está activo. Por lo tanto, existen puntos de entrada como "Temporizador Domingo
Activo", "Temporizador Lunes Activo", etc, y puntos de entrada como "Temporizador 1 Activo",
"Temporizador 2 Activo", etc. Si la lógica para un temporizador específico en un día específico es
requerida, se puede crear utilizando estos puntos junto con puertas de lógica discreta. Si varios
temporizadores están activos al mismo tiempo, sus estados serán verdaderos en cuanto a lógica
simultáneamente.

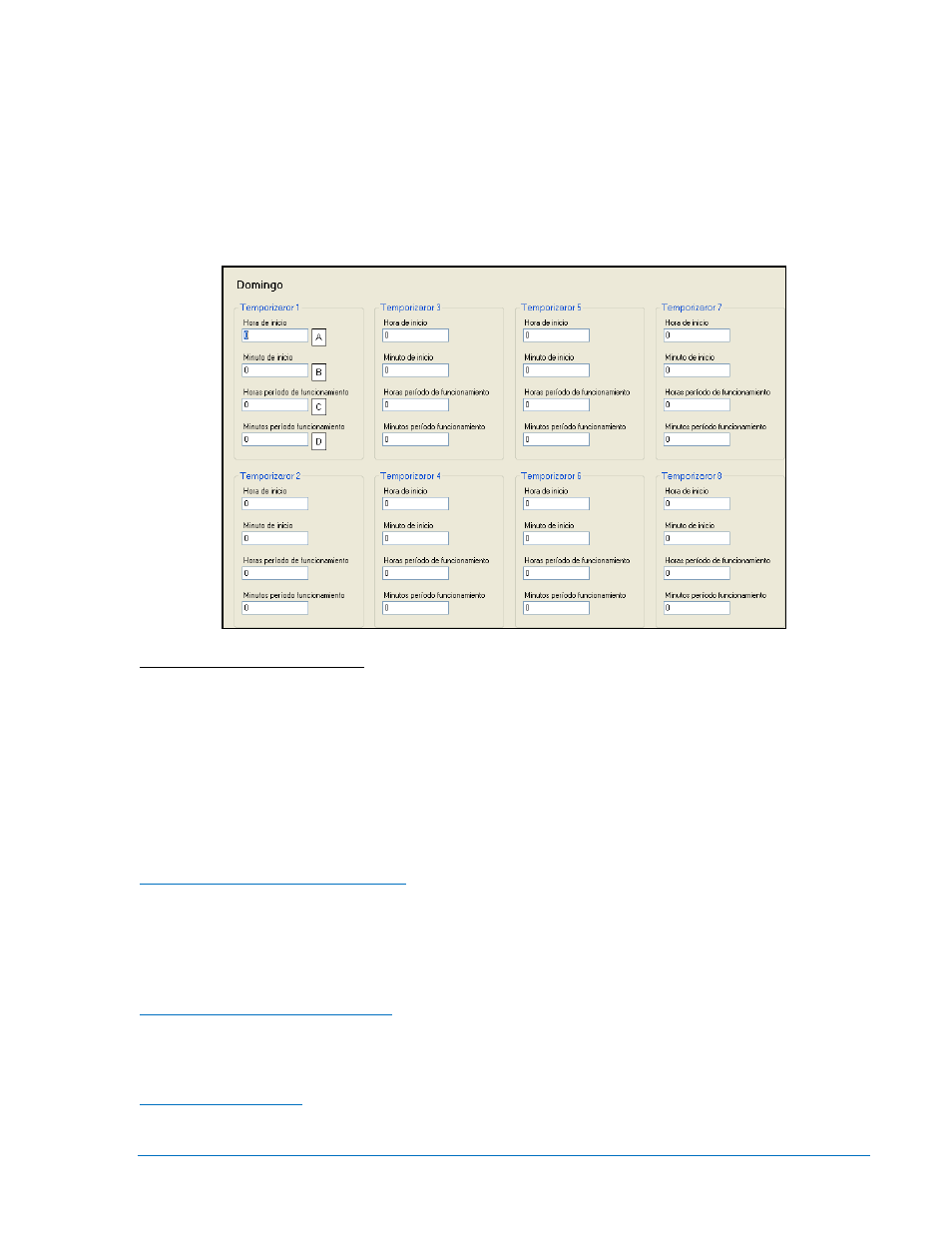

Figura 4-26. Temporizador de Siete días (domingo mostrado)
A Hora de Inicio: Adjustable de 0 a 23 en incrementos de 1.
B Minuto de Inicio: Ajustable de 0 a 59 en incrementos de 1.
C Horas Periodo de Marcha: Ajustable de 0 a 23 en incrementos de 1.
D Minutos de Periodo de Marcha: Ajustable de 0 a 59 en incrementos de 1.
Configuración del Sistema
Los siguientes ajustes son usados para configurar el IEM-2020 para operación con una aplicación
específica de motor.
Cuando se activa, el Control de Velocidad A permite las RPM y pedidos de aumentar / disminuir a ser
enviados del IEM-2020 al motor.
Medición de la Velocidad del Motor
El IEM-2020 detecta la velocidad del motor desde un levantador magnético (MPU).
El IEM-2020 usa el valor nominal de rpm B y el número de dientes del volante C cuando se calculan las rpm
del motor. El ajuste de Máx RPM del Motor D especifica las rpm máximas a las que el motor puede
funcionar. El ajustes de Min RPM del Motor E especifíca las rpm mínimas a las que el motor puede
funcionar.
Unidades de Medición y Medidas
El usuario puede configurar el IEM-2020 para mostrar y reportar la presión de aceite y temperatura
refrigerante en unidades métricas de medición Británicas
F . La presión de acerite del motor tiene un
parámetro adicional G para Unidades de Presión Métrica.
Tensión de la Batería
La tensión nominal H de la batería del arrancador es usado por el IEM-2020 para detector una
sobretensión de la batería y baja débil tensión de batería.
