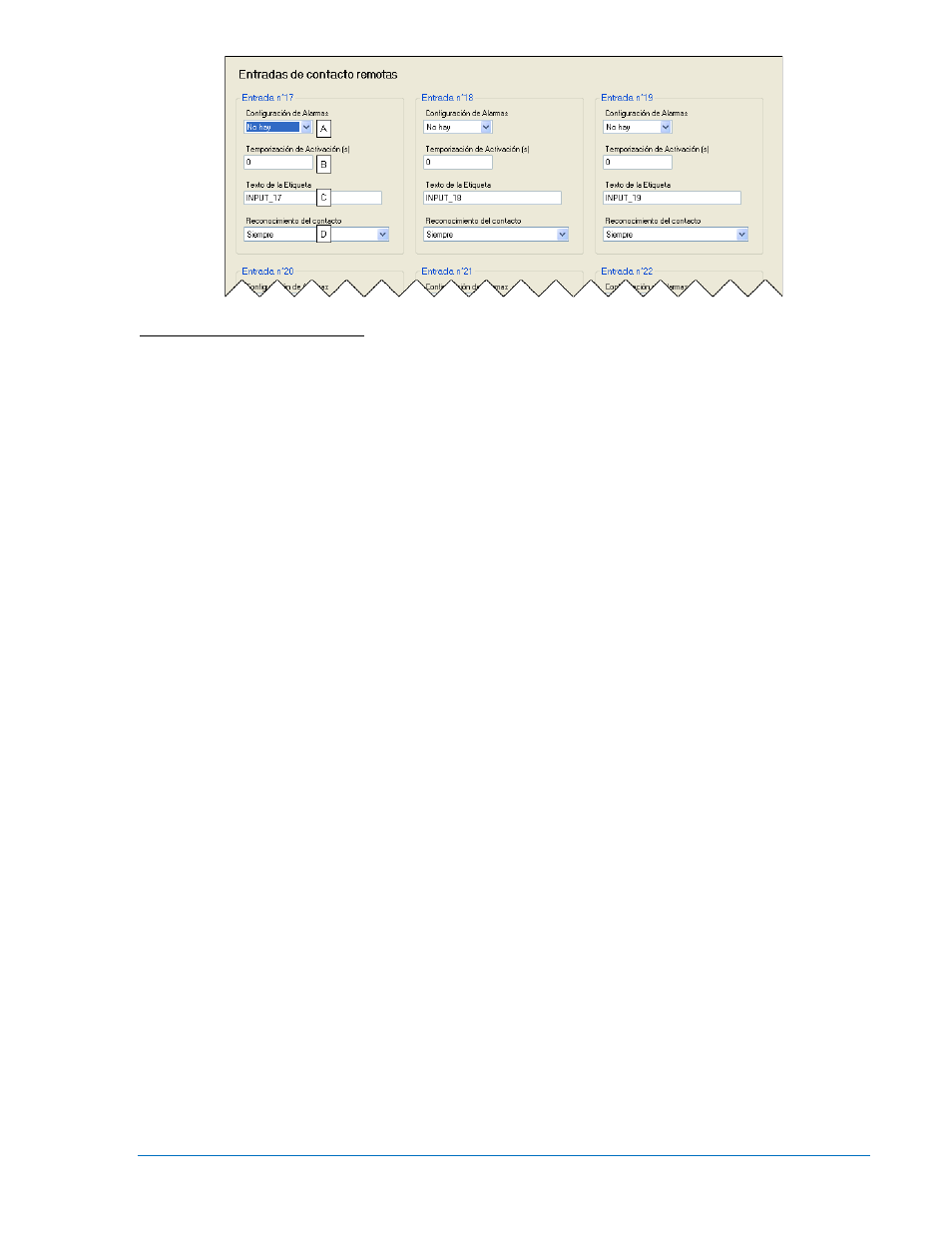

Figura 4-38. Entradas de Contactos Remotos
A Configuración de Alarma: No hay, Alarma, o Pre-Alarma.
B Retardo a la activación: Ajustable de 0 a 300 s en incrementos de 1 segundo.
C Texto de Rótulo: Una cadena de carácter alfanumérico con un máximo de 16 caracteres
D Reconocimiento de Contacto: Siempre o Solo cuando el motor está en marcha.
Entrada Analógicas Remotas
Un modulo opcional AEM-2020 (Modulo Expansión Analógico) provee ocho entradas analógicas. Para
identificar más fácilmente las entradas analógicas, un nombre puede ser asignado a cada entrada
Seleccione el tipo A de entrada y la cantidad de histéresis B . Las entradas analógicas son siempre
monitoreadas y el estado es mostrado en la pantalla. Un retardo al armado es configurable para las
entradas analógicas por umbrales en uno o dos caminos. (1) Cuando el retraso armado se establece en
cero, el control de umbral se realiza todo el tiempo, si el motor está funcionando o no. (2) Cuando el
retraso armado se establece en un valor distinto de cero, el control de umbral es inhibido mientras que el
motor no se está arrancado o está arrancando. Umbral de vigilancia se inicia cuando el tiempo de retardo
de armado ha expirado después que el arranque del motor se completa. Cuando está habilitado un alerta
de alarma fuera de gama
C por una apertura o ruptura del lazo analógico.
Las gamas deben ser establecidas dependiendo del tipo de entrada seleccionada. El parám Min D se
corresponde con Corriente Mín Entrada E o Voltaje Mín Entrada F y parám Max G se corresponde con
Corriente Max Entrada H o Voltaje Max Entrada I .
Cada entrada analógica puede ser independientemente configurada para anunciar alarma, pre alarma, o
solo
J el estado cuando la entrada analógica esta por arriba del umbral K . Un retardo L es ajustable para
activar la alarma luego que el umbral es excedido.
Las entradas analógicas son incorporadas a un esquema lógico programable del BESTLogicPlus por
selección del grupo I/O en el BESTLogicPlus. Para más detalles referirse a la sección 5, Lógica
programable BESTLogicPlus.
Las entradas analógicas son deshabilitadas cuando Configuración de Alarma es seleccionado en “No
hay”. El estado de las entradas remotas es disponible en BESTLogicPlus Programmable Logic cuando
“Solo Estado” es seleccionado.
La pantalla Entrada Analógica Remota de BESTCOMSPlus #1 se ilustra en la Figura 4-39.
