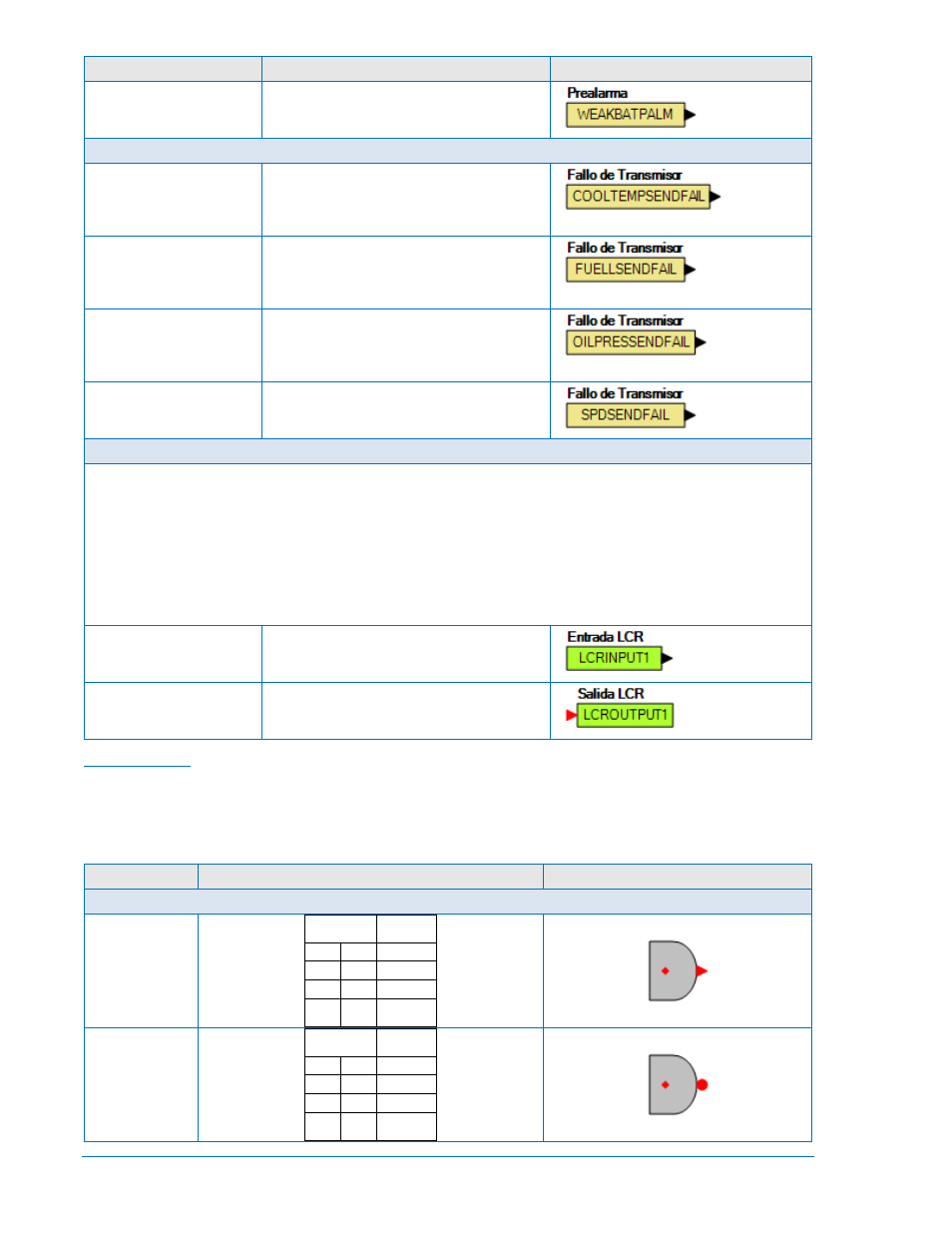

Nombre

Descripción

Símbolo

Batería Débil

VERDADERO cuando los ajustes de la
Pre-alarma de Tensión de Batería Débil
han sido excedidos.

Transmisores

Falla en el Transmisor de
Temp de Refrigerante

VERDADERO cuando la Falla en el
Transmisor de Temp de Refrigerante está
configurada como Pre-alarma o Alarma y el
retardo de tiempo ha expirado.

Falla en el Transmisor de
Nivel de Combustible

VERDADERO cuando la Falla en el
Transmisor de Nivel de Combustible está
configurada como Pre-alarma o Alarma y el
retardo de tiempo ha expirado.

Falla en el Transmisor de
Presión de Aceite

VERDADERO cuando la Falla en el
Transmisor de Presión de Aceite está
configurada como Pre-alarma o Alarma y el
retardo de tiempo ha expirado.

Falla en el Transmisor de
Velocidad

VERDADERO cuando el retardo de
activación de la Falla en el Transmisor de
Velocidad ha expirado.

Relé de Control Lógicos

Los relés de control lógicos (LCR) consisten de salidas LCR y entradas LCR. Usted puede usar las salidas para
terminar el fin de “salida” de una red lógica, y entonces usar la correspondiente entrada como una entrada a
cualquier lógica en un esquema lógico. Cuando una salida LCR dada es verdadera la correspondiente entrada
LCR es verdadera. En otras palabras, cuando la salida LCR N (N siendo un número de 1 a 16) entonces la
entrada LCR N es verdadera también.

Si usted consigue un error de “demasiados niveles lógicos” mientras construye una red lógica, las salidas y
entradas LCR pueden ser usadas como una solución a este problema. Ubique una salida LCR en el final de una
red lógica parcial y entonces use la correspondiente entrada LCR para construir más lógica que la previamente
posible.

Entradas

Input 1-16

Ver descripción arriba.

Salidas

Output 1-16

Ver descripción arriba.

Componentes

Este grupo contiene Compuertas Lógicas, Temporizadores de Subida y Bajada, Cerrojos, y Bloques de
Comentarios. La Tabla 5-2 lista los nombres y descripciones de los objetos del grupo Componentes.

Tabla 5-2. Grupo de Componentes, Nombres y Descripciones

Nombre

Descripción

Símbolo

Compuertas Lógicas

AND

Entrada Salida

0

0

0

0

1

0

1

0

0

1

1

1

NAND

Entrada Salida

0

0

1

0

1

1

1

0

1

1

1

0

5-14

IEM-2020 Lógica Programable del BESTLogicPlus

9441072990 Rev B
