Basler Electric IEM-2020 - Manual (Página 241)

1. Texto de la Etiqueta - Ingrese texto descriptivo que indique el uso de la entrada. Este texto aparece
al lado del umbral estado y estado asociado a alarma y pre-alarma en Lógica Programable de
BESTLogicPlus y en el registro de eventos si cualquiera de los umbrales de entrada son
configurados como Alarma o Pre-alarma.
2. Histéresis (%) – Este ajuste define la histéresis deseada para detección de umbral. Esto le ayudará a
prevenir la detección intermitente de umbrales.
3. Tipo RTD - Seleccione 100 Ohm Platino o 10 Ohm Cobre para que coincida con el RTD que está
impulsando la entrada.
4. Retardo de Armado - El Retardo de Armado es el tiempo de espera después del arranque del motor
antes de que la monitorización de entrada comience. Establezca el retardo de armado en 0 si se
desea un control constante, incluso cuando el motor no está funcionando. Valores distintos de cero
harán que se monitoree la entrada después de que el tiempo programado haya transcurrido luego
del arranque del motor.
5. Tipo de Alarma Fuera de Rango – Una condición de fuera de rango ocurre cuando el IEM-2020
detecta que la entrada está fuera del rango normal de lo que sería detectado para el tipo RTD.
Principalmente, esto proporciona una indicación de que el circuito RTD está abierto o en corto. Si se
selecciona Alarma o Pre-alarma, se producirá la anunciación. Si se selecciona Solo Estado, el
estado estará disponible para la Lógica Programable de BESTLogicPlus pero no se producirá un
anuncio.
6. Ajustes Umbral 1 y Umbral 2 – Los ajustes de los umbrales son idénticos a los de las entradas
analógicas remotas. Refiérase a las instrucciones de configuración para entradas analógicas
remotas para configurar estos umbrales.
Configurando Entradas Termocupla Remotas en el AEM-2020 (Figura 7-26)
Muchos de los ajustes para Entradas Termocupla Remotas son similares a los ajustes para Entradas
Analógicas Remotas.

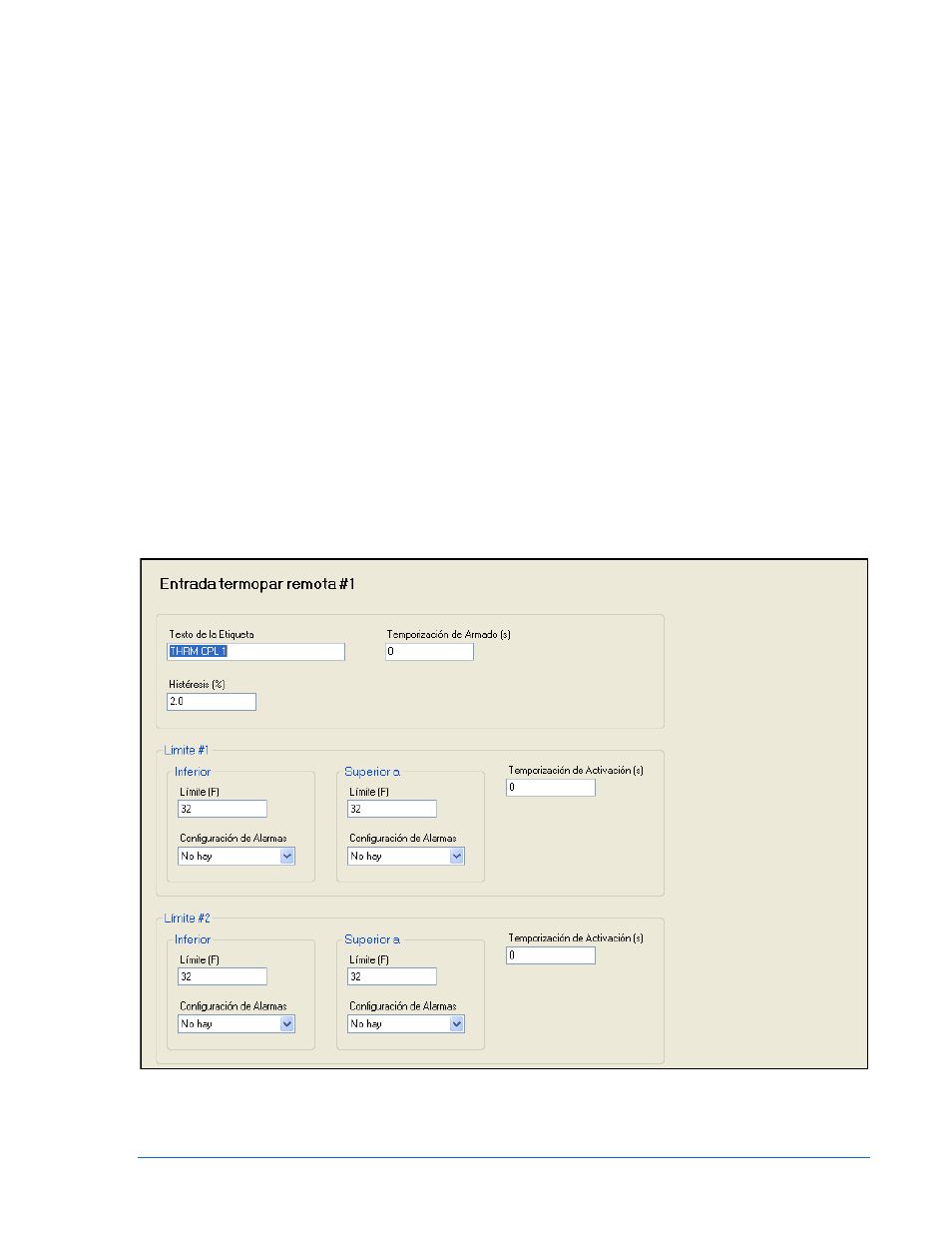

Figura 7-26. Entradas Programables, Pantalla Entradas Termocupla Remotas
Configure los siguientes parámetros:
9441072990 Rev B IEM-2020 Configuración 7-25
