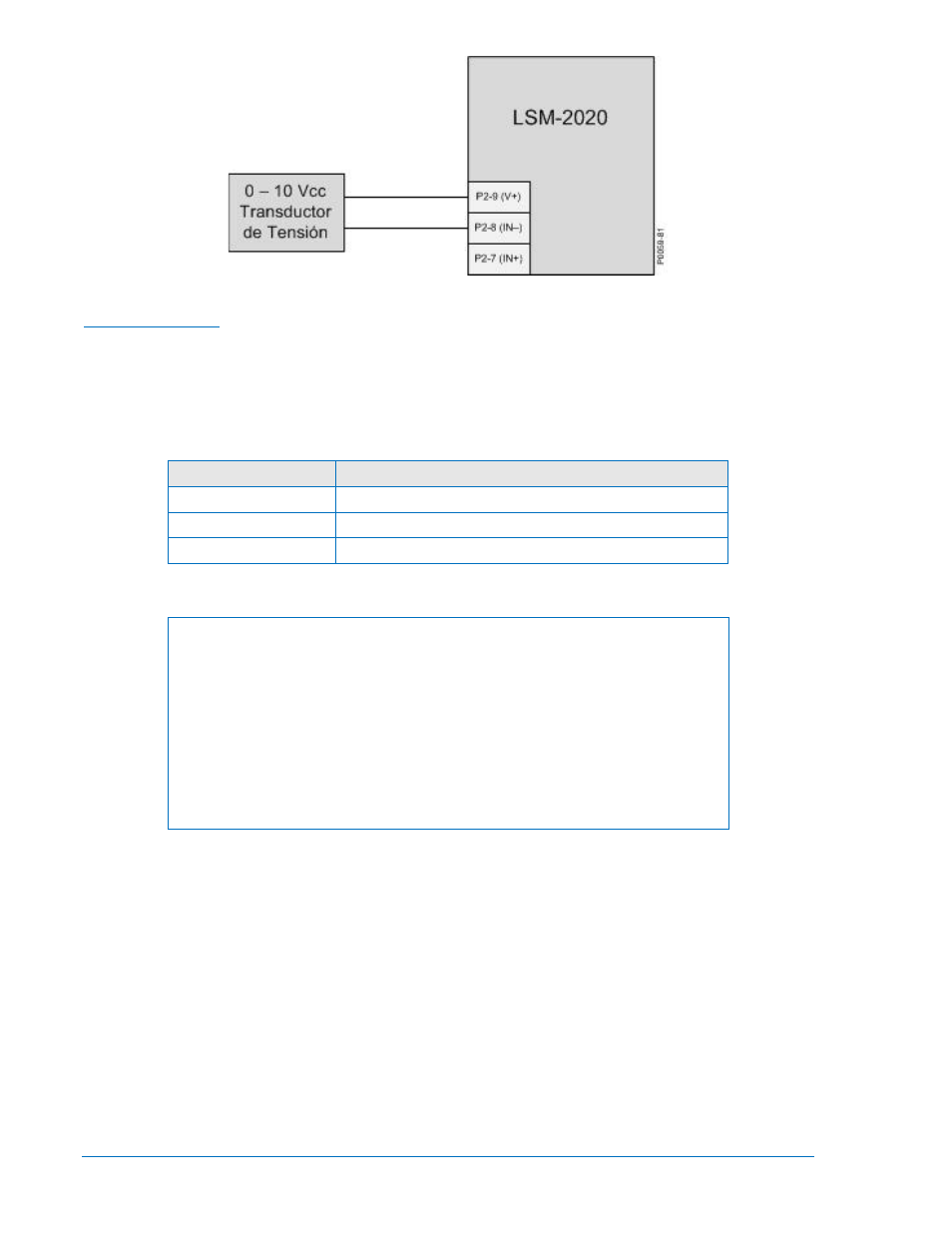

Figura 9-5. Entradas Analógicas – Conexiones de Entrada de Tensión
Interfase CANbus
Estos terminales provén comunicación usando el protocolo SAE J1939 y proveer comunicación de alta
velocidad entre el LMS-2020 y el IEM-2020. Conexiones entre el LMS-2020 y el IEM-2020 deberían ser
hechas con un cable de par trenzado, mallado. Los terminales de interfase CANbus son listados en la
Tabla 9-3. Referirse a la Figura 9-6 y Figura 9-7.
Tabla 9-3. Terminales de la Interfase CANbus
Terminal Descripción
P2-12 (CAN L) Conexión baja CAN (cable verde)
P2-11 (CAN H) Conexión alta CAN (cable amarillo)
P2-10 (SHIELD) Conexión de drenado CAN
NOTAS
1. Si el LSM-2020 es proveyendo un final del bus J1939, un resistor de
terminación de 120 W, ½ watt debería ser instalado a través de los
terminales 48 (CANL) y 49 (CANH).
2. Si el LSM-2020 no es parte del bus J1939, el cabo que conecta el LSM-
2020 al bus no debería exceder 914 mm (3 pies) en longitud.
3. La longitud máxima del bus, no incluyendo cabos, es 40 m (131 pies).
4. El drenado J1939 (malla) debería ser aterrada a un punto únicamente. Si
aterrado en otro lugar, no conecte el drenado al LSM -2020.
