Las entradas remotas RTD son incorporadas a un esquema lógico programable del BESTLogicPlus por
selección del grupo I/O en el BESTLogicPlus. Para más detalles referirse a la sección 5, Lógica
programable BESTLogicPlus.
Las entradas RTD son deshabilitadas cuando Configuración de Alarma es seleccionado en “No hay”. El
estado de las entradas RTD remotas es disponible en BESTLogicPlus Programmable Logic cuando “Solo
Estado” es seleccionado.

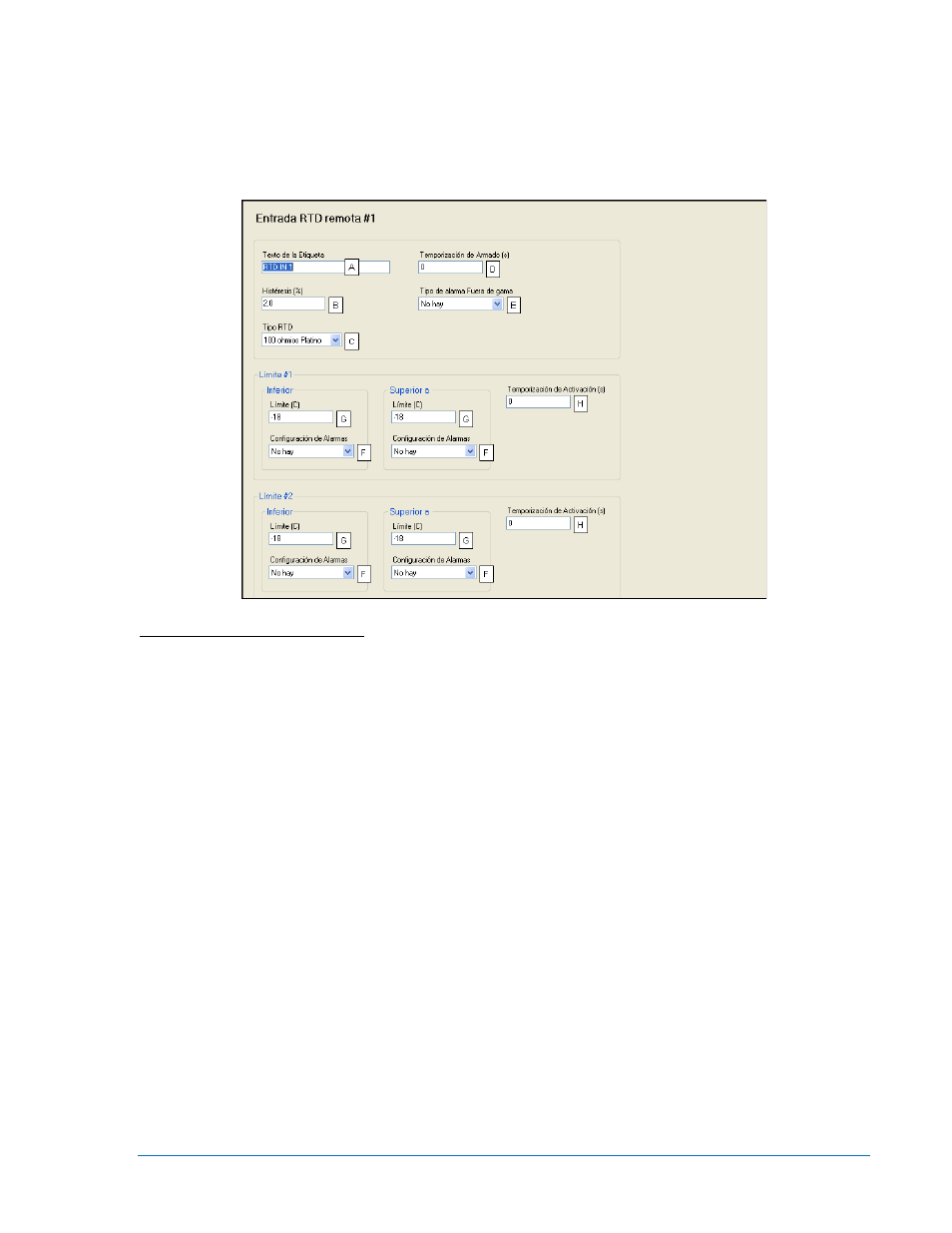

La pantalla de Entrada RTD Remota de BESTCOMSPlus #1 se ilustra en la Figura 4-40.
Figura 4-40. Entrada RTD Remota #1
A Histéresis: Ajustable de 0 a 100 por ciento en incrementos de 0.1%.
B Tipo RTD: 100 Ohm Platino o 10 Ohm Cobre.
C Temporización de Activación: Ajustable de 0 a 300 s en incrementos de 1 s.
D Tipo de Alarma Fuera de gama: No hay, Alarma, Pre-Alarma, o solo Estado.
E Umbral: –58 a +482
°F en incrementos de 1°F o –50 a +250°C en incrementos de 1°C.
F Umbral: –58 a +482
°F en incrementos de 1°F o –50 a +250°C en incrementos de 1°C.
G Umbral: –9999.0 a +9999.0 en incrementos de 0.1.
Entrada Termocupla Remota
Un modulo opcional AEM-2020 (Modulo Expansión Analógico) provee dos entradas de Termocupla. Para
hacer más fácil la identificación de las entradas termocupla, un nombre puede ser asignado cada
entrada.
Seleccione la cantidad de histéresis A . Las entradas de termocupla son siempre monitoreadas y el estado
es mostrado en las pantallas. Un retardo B al armado es configurable para las entradas de termocupla
según umbrales en dos caminos. (1) Cuando el retraso armado se establece en cero, el control de
umbral se realiza todo el tiempo, si el motor está funcionando o no. (2) Cuando el retraso armado se
establece en un valor distinto de cero, el control de umbral es inhibido mientras que el motor no se está
arrancado o está arrancando. Umbral de vigilancia se inicia cuando el tiempo de retardo de armado ha
expirado después que el arranque del motor se completa.
Cada Termocupla puede ser configurable independientemente para anunciar alarma, pre alarma o solo
estado
C , cuando la entrada de Termocupla supera un umbral D . Un retardo E es ajustable para activar la
alarma luego que el umbral es excedido.
Las entradas Termocupla son deshabilitadas cuando Configuración de Alarma es seleccionado en “No
hay”.
9441072990 Rev B IEM-2020 Software BESTCOMSPlus
®
4-45
