SECCIÓN 6
• INSTALACIÓN
General
Los módulos IEM-2020 son entregados en cajas de cartón resistentes para evitar daños de envíos. Tras
la recepción de un sistema, compruebe el número de parte contra el pedido y la lista de empaque.
Inspeccione por daño y si hay evidencia de tal, presente inmediatamente un reclamo a la compañía de
transporte y notifique a su representante regional de ventas Basler Electric, su representante de ventas,
o un representante de ventas ante Basler Electric, Highland, Illinois USA.
Si el dispositivo no es instalado inmediatamente, almacenar en el paquete de envío original en un
ambiente libre de humedad y polvo.
Hardware
Los módulos IEM-2020 son empaquetados para montar en cualquier recinto de montaje superior. El
panel frontal es resistente a rocío, niebla salina, humedad, polvo, suciedad, y contaminantes químicos.
Los módulos IEM-2020 son montados usando los cuatro tacos permanentemente adjuntos de 10-24. El
torque aplicado al montaje de hardware no debería exceder los 25 pulgadas-libras (2.8 Newton metros).
Montaje
Las dimensiones de calado del panel y perforaciones son mostradas en la Figura 6-1. Las medidas de
perforaciones horizontal de 10.75 pulgadas tiene un tolerancia de +0.01/-0.01 pulgadas. Las medidas de
recorte horizontal de 10.38 pulgadas tiene una tolerancia de +0.04/-0 pulgadas. Las medidas de
perforación vertical de 6.88 pulgadas tiene una tolerancia de +0.04/-0. Las dimensiones son mostradas
en la Figura 6-2. Todas las dimensiones del conjunto son mostradas en pulgadas con milímetros en
paréntesis.

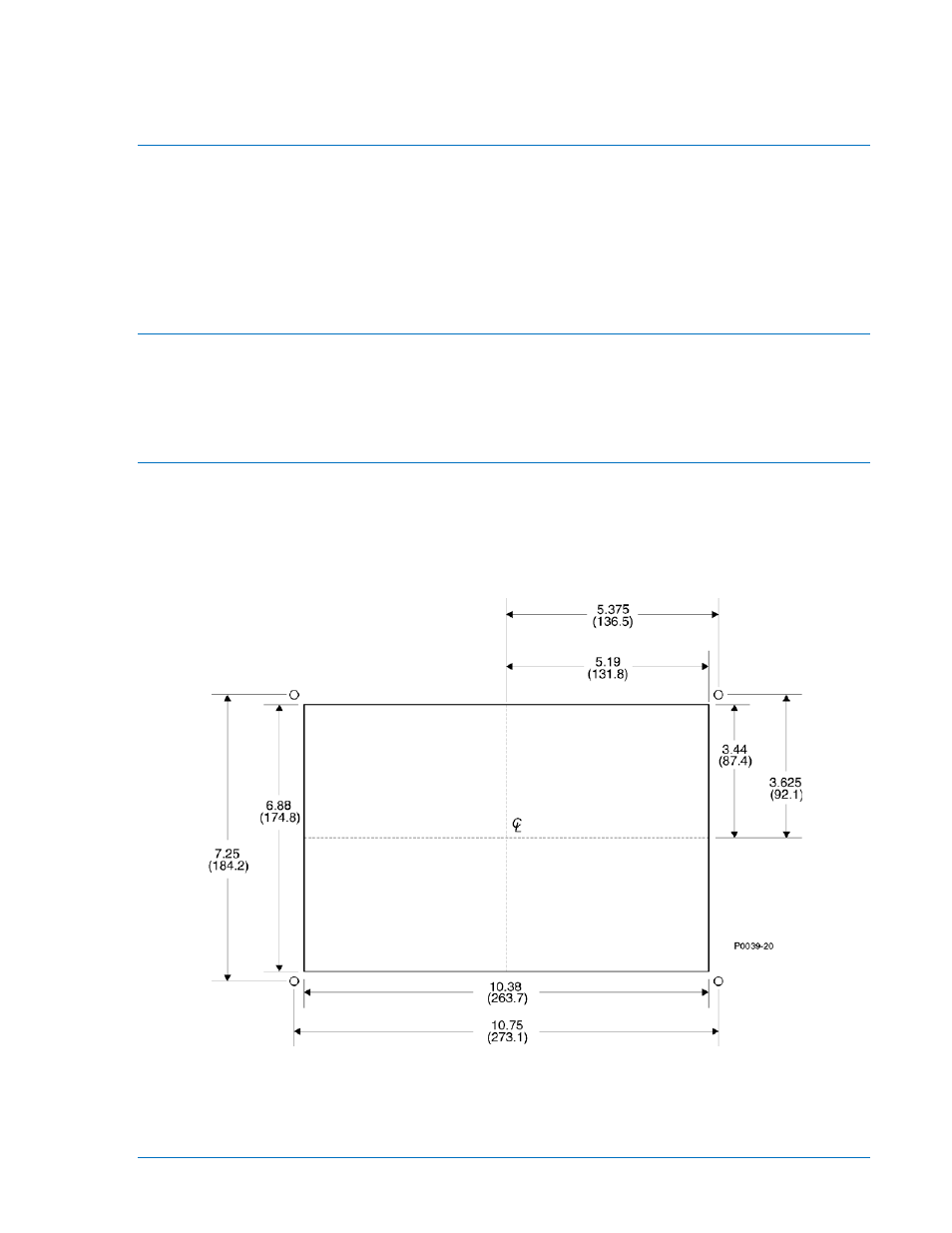

Figura 6-1. Dimensiones de Corte de Perforación del Panel
9441072990 Rev B IEM-2020 Instalación 6-1
