Relé de Marcha, Relé de Pre-Arranque, y Relé de Arranque (Figura 7-28)
En algunos sistemas, puede ser beneficioso para modificar la funcionalidad estándar implementada por
el IEM-2020 para los relés de Marcha, Pre-arranque y Arranque. Si el motor no requiere una función de
pre-arranque, se puede utilizar el relé 30A asignado para otros fines. Estos relés pueden ser
configurados en una de dos maneras. La primera manera es para operar bajo su funcionalidad
predefinida, haciéndolos una salida dedicada. La segunda manera es seleccionarlos para que sean
programables, en cuyo caso quedan disponibles para la Lógica Programable de BESTLogicPlus para ser
utilizados en la misma manera que las salidas de relé programables.

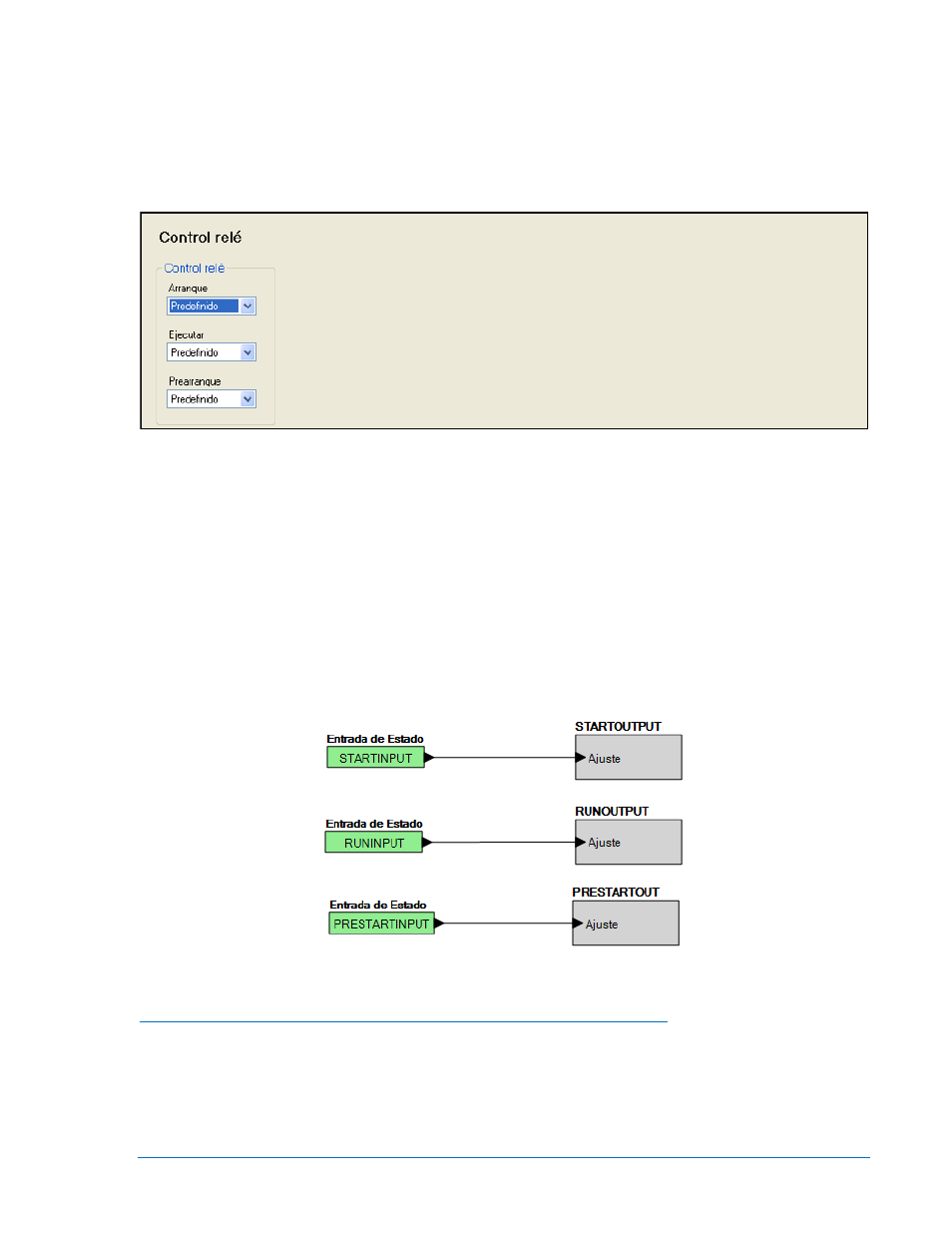

Figura 7-28. Parámetros del Sistema, Pantalla Control de Relé
Para cada relé (Arranque, Marcha, y Pre-Arranque), seleccione si debe utilizar su funcionalidad
predefinida o ser programable.
Cuando se selecciona Programable para un relé, este queda disponible para la Lógica Programable de
BESTLogicPlus como un elemento lógico. Los elementos se titulan Arrancar Salida, Pre-Arrancar Salida,
y Poner en Marcha la Salida. La funcionalidad predefinida está disponible como una entrada a la lógica.
Si se selecciona Programable como el modo de control del relé, conecte la función correspondiente de
entrada predefinida al mismo. Esto se va a comportar exactamente como si se seleccionara Predefinido
como su tipo de control de relé. Sin embargo, otra lógica puede combinarse para crear un
funcionamiento más versátil. Si se selecciona Programable para un relé pero no se usa en la lógica, ese
relé nunca se cerrará.
En la Figura 7-29 se muestra un ejemplo de la lógica conectando las entradas predefinidas directamente
a las salidas de relé "programables" para los tres relés.
Figura 7-29. Ejemplo Lógico de Relés Programables
Estableciendo Elementos Configurables en el IEM-2020 (Figura 7-30)
Los elementos configurables se utilizan con la Lógica Programable de BESTLogicPlus para permitir a un
usuario implementar la lógica para causar una alarma o pre-alarma. Esto puede ser usado para construir
una protección que no es parte de la protección estándar en el IEM-2020.
9441072990 Rev B IEM-2020 Configuración 7-27
