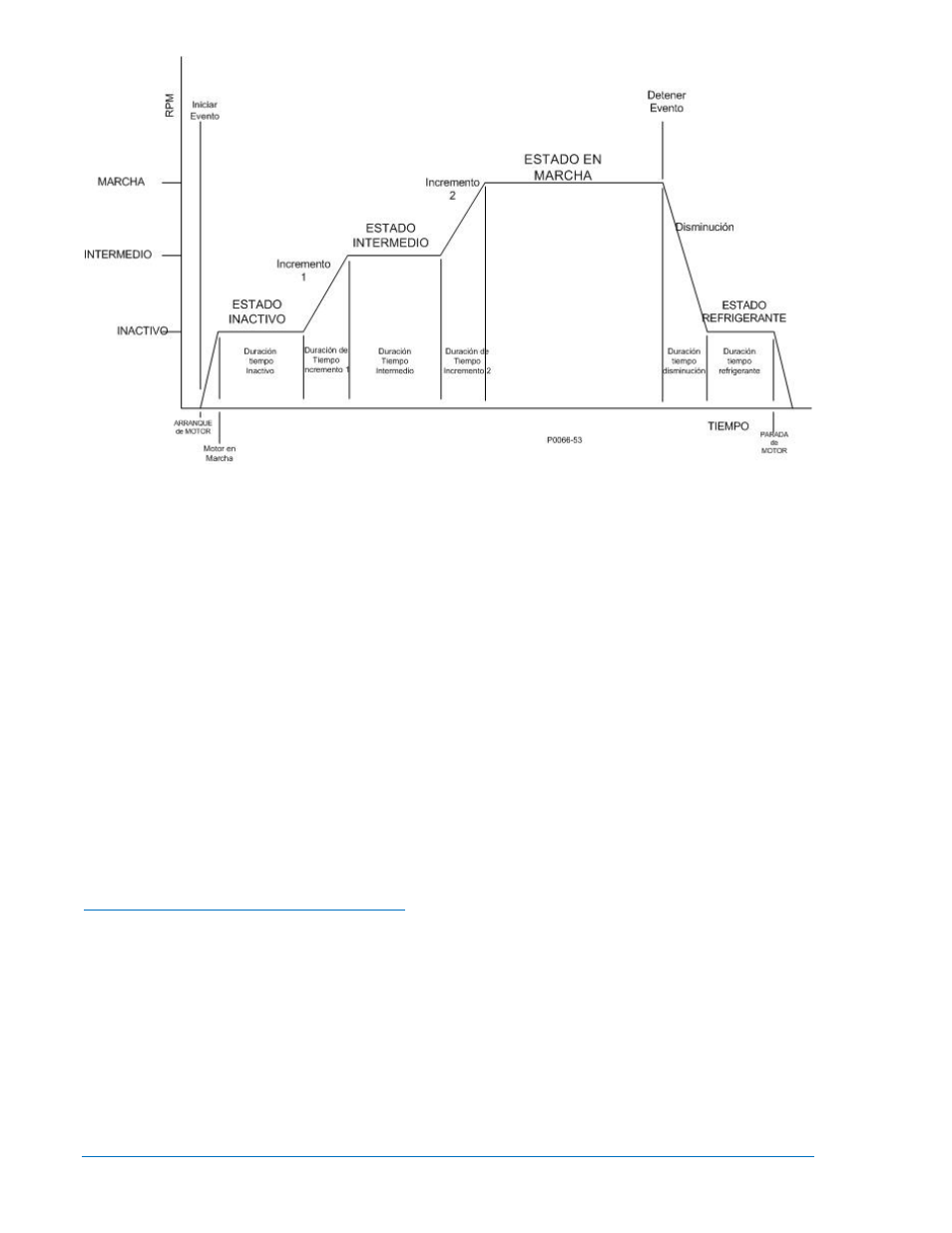

Figura 3-2. Diagrama de Perfil RPM
El RPM en funcionamiento para el IEM-2020 en un momento dado se determina a partir del estado actual
del Perfil RPM. Si la entrada de contacto Auto o el elemento lógico AUTOARRANQUE se elimina durante
el estado INACTIVO o INTERMEDIO, o el botón APAGAR se presiona, el motor se apaga. Si el botón
APAGAR se presiona, la entrada de contacto Auto Arranque se elimina, o el elemento lógico
AUTOARRANQUE se elimina en cualquier momento después de la finalización del estado
INTERMEDIO; el perfil se elevará al estado REFRIGERACIÓN, enfriará durante el tiempo especificado
por el usuario, y se cerrará.
El IEM-2020 no permite cambios bruscos de velocidad en ningún caso. Esto evita daños en los sistemas
donde estas condiciones (golpe de agua excesivo en sistemas de bombeo, etc) pueden ser perjudiciales.
Una vez que el IEM-2020 alcanza el estado RPM INACTIVO, todos los ajustes de la velocidad se
producen en un valor de incremento definido por el usuario de acuerdo con los ajustes de duración de
tiempo de INCREMENTO 1, INCREMENTO 2, o DISMINUCIÓN.
Se proporcionan los ajustes para el estado RPM INACTIVO, INTERMEDIO, MARCHA y
REFRIGERACIÓN. Si cualquiera de estos ajustes se cambia mientras el IEM-2020 está en el estado
correspondiente, el cambio no tendrá efecto hasta la próxima vez que el Perfil RPM se ejecute. Por
ejemplo, si la configuración del estado de RPM en MARCHA se cambia, y la unidad se encuentra en
estado de MARCHA, las RPM continúan igual. Si el ajuste de estado de RPM en MARCHA se cambia a
otro estado, como el estado INTERMEDIO o INCREMENTO 2, el Perfil RPM se elevará al nuevo ajuste
de acuerdo con el Perfil RPM. Si se desea, se debe utilizar un aumento/disminución externo para
cambiar el RPM en cualquier estado.
Estado Elementos Lógicos de Priorización
Los elementos lógicos de BESTLogicPlus pueden ser usados para forzar el perfil de un estado dentro del
perfil. Por ejemplo, si el agua en un tanque está por encima de un cierto nivel, se arranca el motor y el
IEM-2020 pasa a través del perfil para empezar a bombear. Si el agua se eleva por encima de un nivel
flotante superior, los estados de calentamiento e INTERMEDIO se omiten y el perfil cambia directamente
al estado INCREMENTO 2 para comenzar a incrementar hacia el estado en MARCHA para empezar a
bombear tanto como sea posible. Si más de un elemento lógico de PRIORIZACIÓN es verdadero al
mismo tiempo, el que tenga mayor prioridad va a actuar primero. Los elementos lógicos de PRIORIDAD
(ordenados por prioridad) se enumeran a continuación:
•
PRIORIZACIÓN ESTADO EN MARCHA (Mayor Prioridad)
•
DIMINUCIÓN 1 ESTADO DE PRIORIZACIÓN
•
PRIORIZAR ESTADO DE REFRIGERACIÓN
•
INCREMENTO 2 ESTADO DE PRIORIZACIÓN
