Manual de instrucciones CVM k2
VISUALIZACIÓN
6.1.4.1 Visualización de la forma de onda de corriente

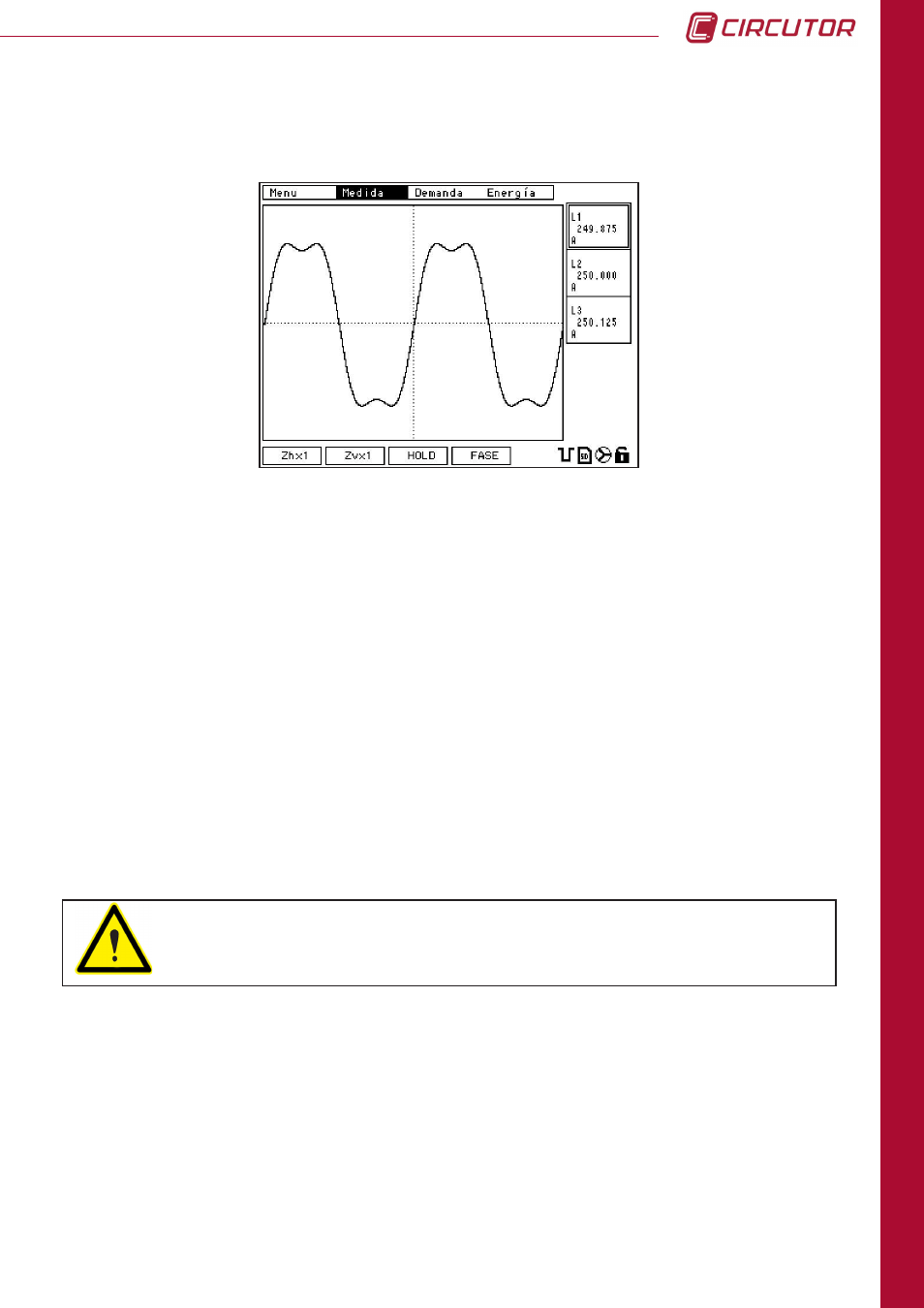

En esta pantalla, se muestra la forma de onda de la corriente de las fases. Dentro de la
pantalla, puede utilizar las teclas de desplazamiento arriba/abajo para seleccionar cada una
de las fases L1, L2 ó L3, para seleccionarlas o deseleccionarlas.
Por defecto, al entrar en la pantalla, el cursor se encuentra sobre L1 y está activada. Para
visualizar las otras fases, debe colocar el cursor sobre ella y pulsar
SET . Si la fase que
selecciona está activada, pulsando SET se desactiva.
De este modo pode llegar a visualizar las tres formas de onda de la línea trifásica
simultáneamente. También puede agruparlas como desee.
Dentro de los cuadros situados a la derecha de la pantalla, que corresponden a cada fase, se
muestra el valor eficaz de la corriente de cada una de las fases.
ATENCIÓN: El refresco de las pantallas gráficas de forma de onda y de
fasores, es de un segundo. Si hay algún evento que dura menos de un
segundo o éste no és cíclico, no se visualiza.
En esta pantalla, los menús que parecen sobre las teclas de función son:
z hx1: Realiza un zoom horizontal de la forma de onda que se muestra. Es un zoom cíclico
con las opciones x1, x2, x4 y vuelve al inicio.
z vx1: Realiza un zoom vertical de la forma de onda que está visualizando. Es un zoom
cíclico con las opciones x1, x2, x4, x8 y vuelve al inicio.
