Página 60: Manual de instrucciones cvm k2
60
Manual de instrucciones CVM
k2
CONFIGURACIÓN
1
2
JUMPER
9
1
+
-
24 Vdc
Vaux.
La tarjeta permite alimentación externa de las salidas analógicas en caso de que la carga
conectada a las salidas sea superior a los 300 Ω. Para alimentar externamente las salidas se
debe cambiar la posición del jumper de la placa a la posición 2, como indica la figura.
Para conectar la fuente, el positivo se debe conectar en el borne nº 9 y el negativo de la fuente
se debe conectar a cualquiera de los comunes.

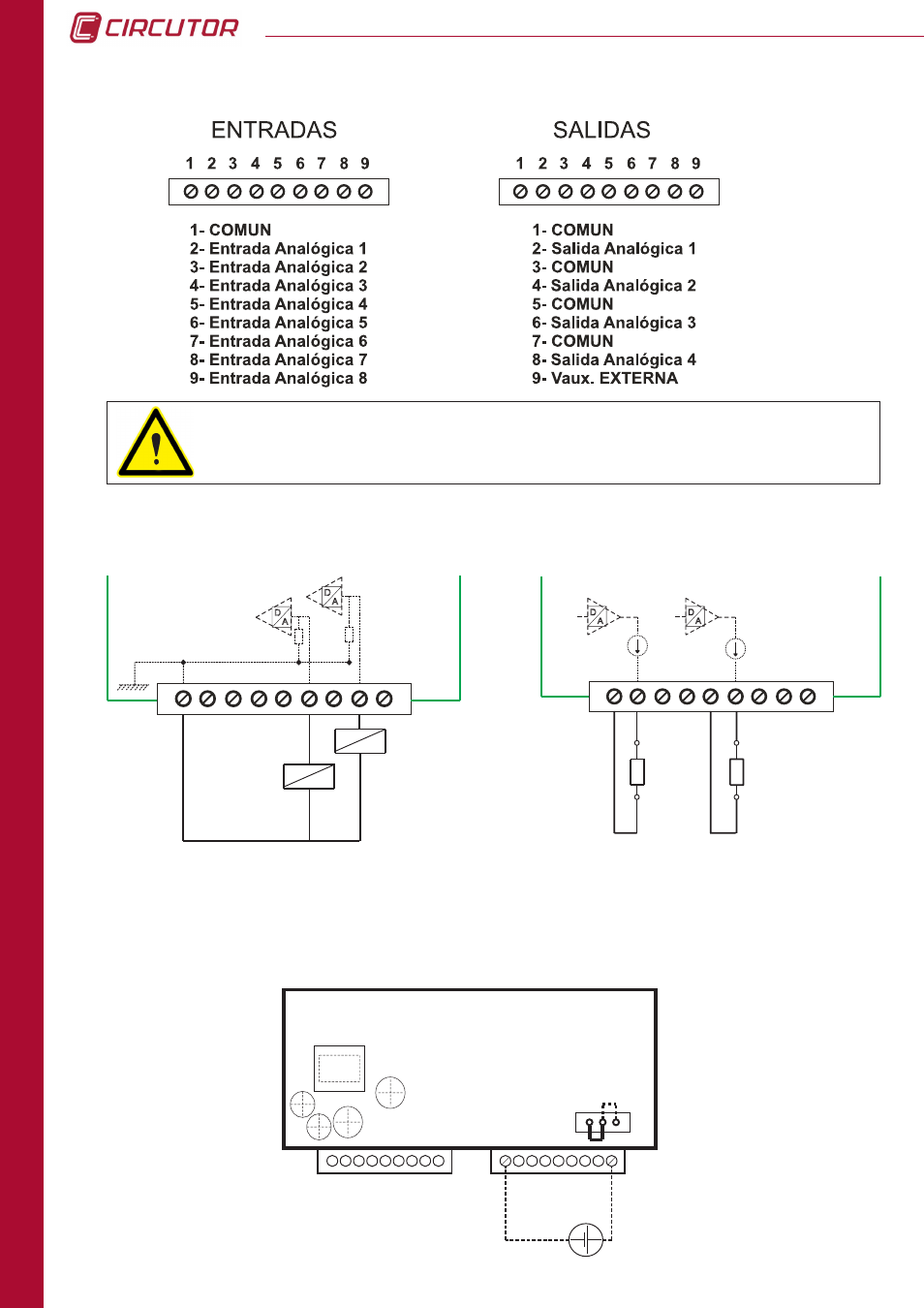

El conexionado de las entradas y salidas de la tarjeta es como muestra la figura:
Las salidas analógicas del CVMk2 son activas, No necesitan conectar una fuente
externa para generar la salida de 20 mA.
1
2
3
4
5
6
7
8
9
Sensor
4...20mA
D
A
D
A
Sensor
4...20mA
ENTRADAS / INPUTS
COMM
1
2
3
4
5
6
7
8
9
Carga externa
External load
D
A
D
A
SALIDAS / OUTPUTS
Un ejemplo de conexionado de las salidas de la tarjeta es como se muestra en el esquema:
