CIRCUTOR CVM-NET Series - Manual

CVM-NET
M98229901-01-14A.docx

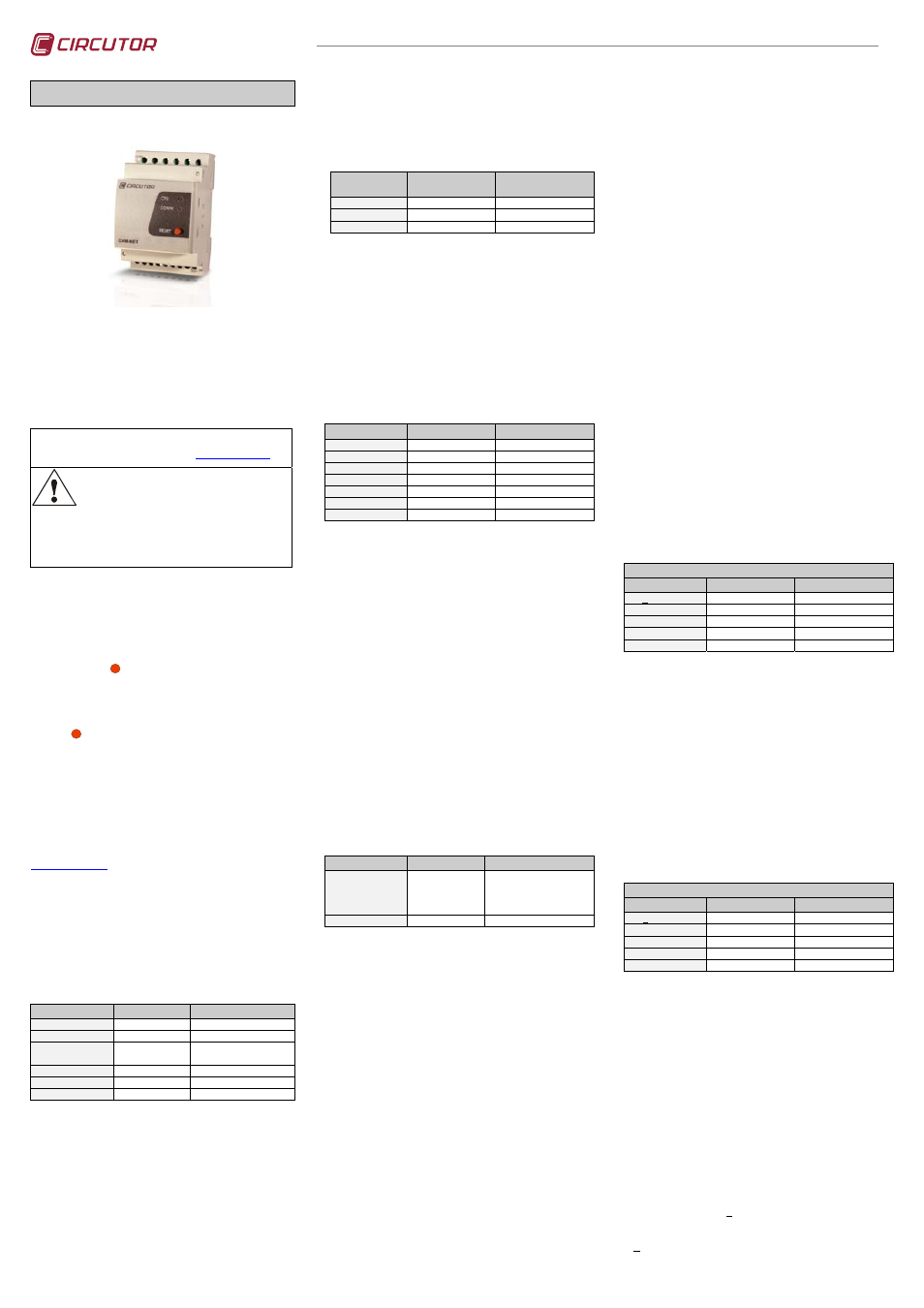

ANALIZADOR DE REDES CVM-NET
El CVM-NET es un instrumento que mide y calcula los
principales parámetros eléctricos en redes industriales
trifásicas (equilibradas o desequilibradas). La medida
se realiza en verdadero valor eficaz, mediante tres
entradas de tensión CA. y tres entradas de corriente
CA (a través de transformadores de corriente I
n
/ 5 A) .
Los parámetros medidos y calculados se muestran en
la tabla de variables.
Podrá encontrar el presente manual en formato electrónico
en la página web de CIRCUTOR: www.circutor.es
Antes de efectuar cualquier operación de
mantenimiento, modificación de conexiones,
reparación, etcétera, debe desconectarse el
aparato de toda fuente de alimentación. Cuando
se sospeche de un fallo de funcionamiento del equipo ó en la
protección del mismo debe dejarse el equipo fuera de
servicio. El diseño del equipo permite una substitución rápida
del mismo en caso de avería.
1.- TECLADO
CVM-NET dispone de un solo pulsador; que sirve para
realizar un reset funcional del equipo, o bien restaurar
los parámetros de comunicación de defecto.

Para realizar un reset funcional al equipo, presione
la tecla
RESET durante al menos un segundo, y el
equipo inicializará su sistema en el período de 5 s.
 Para restablecer los parámetros de comunicación de
defecto (19200/8N/1 véase apartado 2.1.-), saque la
alimentación auxiliar, seguidamente presione la tecla
RESET , y sin dejar de pulsarla, alimente nuevamente
al equipo. Pasados 5 s desde la inicialización, el
equipo restablecerá la configuración de fábrica.
2.- CONFIGURACIÓN
Dado que el equipo no dispone de teclado, los paráme-
tros de configuración deben enviarse al dispositivo a
través de comandos Modbus/RTU©, o bien a través del
software PowerStudio de CIRCUTOR, el cual puede
descargarse gratuitamente desde la página web
www.circutor.es .
2.1.- Configuración parámetros de configuración
Se dispone de dos opciones para ello:
2.1.1.- Mediante número de periférico
El dispositivo dispone, por defecto, de los siguientes
parámetros de comunicación: periférico 3, 19200/8/N/1.
Para cambiar el número de periférico o la velocidad
dispone de los siguientes registros:
Dirección Modbus Variable Margen válido de datos
03E8 Hi Protocolo 0 - Modbus
03E8 Lo Número periférico 00 a FF ( 0 a 255 dec)
03E9 Hi Velocidad (Baud) 0- 1200, 1- 2400, 2- 4800,
3- 9600, 4- 19200
03E9 Low Paridad 0- No
03EA Hi Longitud bits 1- 8 bits
03EA Low Bits de Stop 0- 1 bit
Ejemplo de comando de escritura. Modificación del número de
periférico. Del 03 (3 decimal) a 0F (15 decimal), a 9600 bps.
TX: NP 10 03E8000306 000F 0300 0100 CRC
RX: NP 10 03E80003 CRC
Una vez modificado el registro con los nuevos
parámetros de comunicación debe realizarse un reset
al equipo al número de periférico primitivo:
TX: NP 05 07D01100 CRC
RX: NP 05 07D01100 CRC
2.1.2.- Mediante número de serie (broadcast)
El equipo dispone del número de serie en la etiqueta
lateral del dispositivo (ejemplo: 3104200679). Ese
número debe traducirse a lenguaje hexadecimal, para
poder enviar la sentencia al dispositivo en formato
broadcast (periférico 00):
3104200679 (Decimal)  B90657E7 (Hexadecimal)
Dirección
Modbus Variable Margen válido de datos
0BB8,0BB9 Número serie equipo 0 a FFFFFFFF (N)
0BBA Hi Número periférico 0 a FF (P)
0BBA Low Velocidad puerto 0- 9600, 1-19200 (V)
Ejemplo de comando de escritura. Modificación del número de
periférico. Del 03 (3 decimal) a 0F (15 decimal), a 9600 bps.
TX: 00 10 0BB8000306 B90657E7 0F 00 CRC
RX: Time Out
2.2.- Configuración relaciones transformación
El analizador CVM-NET puede realizar mediciones de
manera indirecta (a través de transformadores de
tensión y corriente). Por ello dispone de una tabla de
entrada para la configuración de las relaciones de
transformación de tensión y corriente. En el caso de que
la medida de tensión se efectúe de manera directa, la
relación es 1/1.
Dirección Modbus Variable Margen válido de datos
044C,044D Primario de tensión 0 a 000186A0 (100.000)
044E Secundario de tensión 0 a 03E7 (999)
044F Primario de corriente 0 a 2710 (10.000)
0450 Hi Sin uso 00
0450 Low Sin uso 00
0451 Hi Cálculo de armónico 00 – THD / 01- D
0451 Low Sin uso 00
Ejemplo de programación de las relaciones de tensión; Medida
de tensión directa (230 f-N), y transformadores de corriente con
relación de 400 A de primario.
Primario Tensión
1(Dec) 00000001 (Hex)
Secundario Tensión 1(Dec) 0001 (Hex)
Primario de Corriente 400 (Dec) 0190 (Hex)
Cálculo de armónicos 00 Respecto el Valor Eficaz
TX: NP 10 044C00060C 000000010001019000000000 CRC
RX: NP 10 044C00060C CRC
Seguidamente debe realizarse un reset al equipo (ver aparta-
do de reset en punto 2.1.1.-).
2.2.1.- Lectura relaciones de transformación
Como información adicional, el usuario dispone de un
comando Modbus, para la lectura de las relaciones
programadas en el equipo:
TX: NP 04 044C0006 CRC
RX: NP 04 0C 00000001 0001 0190 00000000 CRC
2.3.- Configuración máxima demanda
El analizador de redes tiene la capacidad de realizar el
cálculo de la máxima, la cual se realiza mediante el
método de ventana deslizante. Dicho cálculo puede
asociarse a una de las tres variables disponibles, y las
cuales mostramos a continuación.
Dirección Modbus Variable Margen válido de datos
04E2 Variable Cálculo
PD
0000 – No Pd
0010 – Potencia Activa III
0022 – Potencia Aparente III
0024 – Corriente Trifasica
04E3 Tiempo integración 0 a 003C (0-60 minutos)
Ejemplo de programación de máxima demanda por potencia
trifásica, con un período de 15 minutos:
TX: NP 10 04E2000204 0010 000F CRC
RX: NP 10 04E20002 CRC
Seguidamente debe realizarse un reset al equipo (ver aparta-
do de reset en punto 2.1.1.-).
2.3.1.- Lectura configuración máxima demanda
Como información adicional, el usuario dispone de un
comando Modbus, para la lectura de la configuración de
la máxima demanda:
TX: NP 04 04E20002 CRC
RX: NP 04 04 0010 000F CRC
2.4.- Borrado de máximos y mínimos
El analizador de redes registra en la tabla de variables
Modbus/RTU todos los máximos y mínimos de cada
uno de los parámetros medidos. Existe un comando
para la puesta a cero o reset de dichos registros:
TX: NP 05 0836 FF 00 CRC
RX: NP 05 0836 FF 00 CRC
2.5.- Borrado de máxima demanda
La máxima demanda, al realizar el cálculo a través de
ventana deslizante, es un parámetro susceptible de
resetear, y por lo tanto, iniciar nuevamente el cálculo.
TX: NP 05 0838 FF 00 CRC
RX: NP 05 0838 FF 00 CRC
2.6.- Configuración y uso salidas digitales
2.6.1.- Forzado salidas digitales
El equipo dispone de dos salidas digitales, las cuales
pueden ser tele gestionadas remotamente, tanto en
la función de abertura como de cierre de las mismas.
Forzado Salida Digital número 1:
TX: NP 05 0000 XX 00 CRC
RX: NP 05 0000 XX 00 CRC
(Donde XX
 FF Cerrar / 00 Abrir)
Forzado Salida Digital número 2:
TX: NP 05 0001 XX 00 CRC
RX: NP 05 0001 XX 00 CRC
(Donde XX
 FF Cerrar / 00 Abrir)
2.6.2.- Lectura estado de las salidas digitales
El usuario puede solicitar vía Modbus/RTU la lectura
del estado de las salidas digitales mediante la
siguiente sentencia:
TX: NP 01 0000 0008 CRC
RX: NP 01 01 XX CRC
Donde XX
 04 Ambas salidas abiertas
05 Salida 1 cerrada
06 Salida 2 cerrada
07 Ambas salidas cerradas
2.6.3.- Configuración salidas digitales
Las salidas digitales, además de poder ser tele-
gestionadas remotamente, pueden utilizarse como
elementos de alarma, asociados a una variable
eléctrica por un valor máximo o mínimo, o bien
realizar la función de impulsos de energía asociados a
cualquier parámetro de consumo de energía (activa o
reactiva). Para llevar a cabo la programación de las
mismas, se presenta la siguiente tabla de entrada:
Salida Digital 1
Dirección Modbus
Variable Margen válido de datos
047E, 047F Valor MAX ó W·h imp Valor Hexadecimal
0480, 0481 Valor MIN Valor Hexadecimal
0482 Retardo 0 a 270F (9.999 Decimal)
0483 Hi Número de variable 00 (Ver tabla variables)
0483 Low Sin uso 00
*Cuando se selecciona una variable de energía, automáticamente el
analizador reconoce la función de impulso de energía y aplica el valor de w·h
del primer registro.
Ejemplo de programación de alarma por valor de máximo y
mínimo en tensión VL1. Programamos un valor máximo de 240
V, un valor mínimo de 200 V (el valor de tensión, debe enviarse
multiplicado por 10 (según se indica en la tabla de variables
anexa), y un retardo de 10 s.
Valor máximo 2400 (Decimal)
 00000960 (Hexadecimal)
Valor mínimo 2000 (Decimal)  000007D0 (Hexadecimal)
Retardo 10 (Decimal)  000A (Hexadecimal)
Número Var 01 (Decimal)  01 (Hex)
Sin uso 00 (Decimal)  00 (Hexadecimal)
TX: NP10047E00060C 00000960 000007D0 000A 0100 CRC
RX: 03 10 047E0006 CRC
Seguidamente debe realizarse un reset al equipo (ver aparta-
do de reset en punto 2.1.1.-).
Salida Digital 2
Dirección Modbus
Variable Margen válido de datos
04B0, 04B1 Valor MAX ó W·h imp Valor Hexadecimal
04B2, 04B3 Valor MIN Valor Hexadecimal
04B4 Retardo 0 a 270F (9.999 Decimal)
04B5 Hi Número de variable 00 (Ver tabla variables)
04B5 Low Sin uso 00
*Cuando se selecciona una variable de energía, automáticamente el
analizador reconoce la función de impulso de energía y aplica el valor de w·h
del primer registro.
Ejemplo de programación de alarma por valor de máximo y
mínimo en tensión VL1. Valor máximo: 240 V, valor mínimo:
200 V (Vx10), y un retardo de 10 s.
Valor máximo 2400 (Decimal)
 00000960 (Hexadecimal)
Valor mínimo 2000 (Decimal)  000007D0 (Hexadecimal)
Retardo 10 (Decimal)  000A (Hexadecimal)
Número Var 01 (Decimal)  01 (Hex)
Sin uso 00 (Decimal)  00 (Hexadecimal)
TX: NP1004B000060C 00000960 000007D0 000A 0100 CRC
RX: 03 10 04B00006 CRC
Seguidamente debe realizarse un reset al equipo (ver aparta-
do de reset en punto 2.1.1.-).
2.6.4.- Lectura configuración salidas digitales
TX: NP 04 04 047X 0006 CRC
RX: NP 04 0C 00000960 000007D0 000A 01 00 CRC
(X: valor del registro inicial de cada una de salidas).
