CVM-NET
M98229901-01-14A.docx

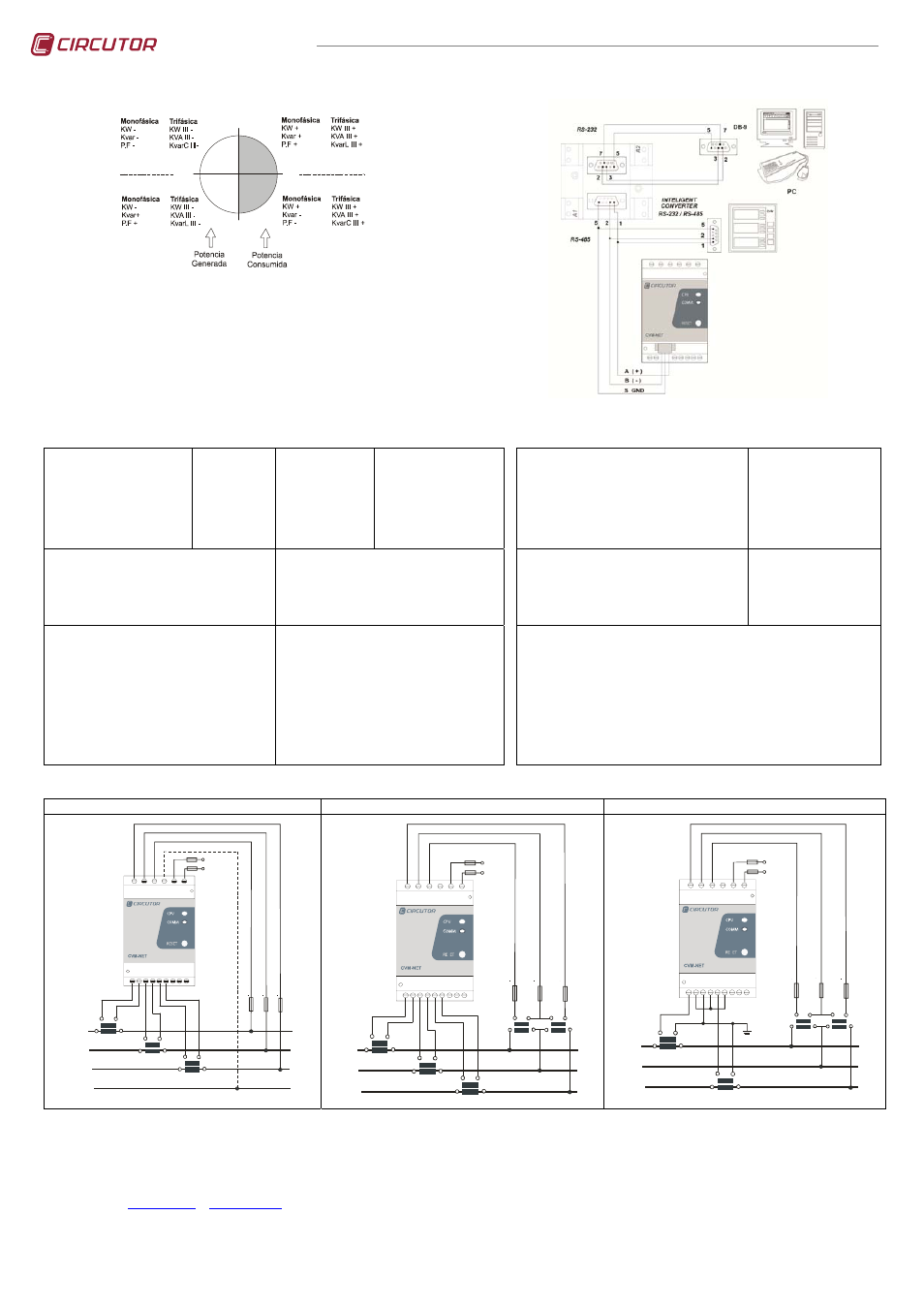

 CUATRO CUADRANTES DEL CVM-NET
0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
2.7.- COMUNICACIONES CVM-NET
Uno o varios analizadores CVM-NET pueden conectarse a un ordenador o PLC. Mediante
este sistema puede lograrse, además del funcionamiento habitual de cada uno de ellos, la
centralización de datos en un solo punto de registro (Sistema PowerStudio®). El CVM-NET
dispone de una salida de comunicación serie tipo RS-485. Si se conecta más de un analizador
a una bus de comunicación serie (RS-485), es preciso asignar a cada uno de ellos, un número
o dirección de periférico (de 01 a 255) y con máximo de 32 equipos por bus de comunicación,
a fin que el ordenador central envíe a dichas direcciones las consultas de los diferentes
registros medidos o calculados.
El analizador de redes CVM-NET se comunica utilizando protocolo MODBUS RTU© (Pulling
Pregunta / Respuesta).
3.- CARACTERÍSTICAS TÉCNICAS
Circuito de alimentación :
- Monofásica :
- Tolerancia tensión :
- Frecuencia :
- Consumo máximo :
- Temperatura de trabajo :
- Humedad (sin condensación) :
Versión CA
230 V c.a.
-15 % / +10 %
50 - 60 Hz
3,0 V·A
-10 …..+ 50 ºC
5 ….. 95 %
Versión CC
20 ..120 V c.c..
1,2 … 2 W
-10 …..+ 50 ºC
5 ….. 95 % Versión Plus: C. & CC
85..265V c.a./ 95..300V c.c.
50 - 60 Hz (modo CA.)
3,0 V·A / 3 W
-10 …..+ 50 ºC
5 ….. 95 % Circuito de medición:
- Tensión nominal : fase-neutro / entre fases
- Frecuencia :
- Corriente nominal :
- Sobrecarga permanente :
- Consumo circuito tensión :
- Consumo circuito corriente : ITF / Shunt
300 V c.a / 520 V c.a.
45 ~ 65 Hz
I
n
/ 5 A
1.2 I
n
0.7 V·A
0.9 V·A / 0.75 V·A
Características mecánicas:
- Material caja :
- Protección equipo montado (frontal ) :
- Protección equipo sin montar (laterales y posterior)
- Dimensiones (mm) :
- Peso :
Plástico V0 autoextinguible
IP 51
IP 31
85 x 52 x 70 mm (3 módulos)
0.210 kg Características transistores salida
- Tipo: transistor opto aislado (colector abierto).
- Tensión máxima de maniobra:
- Intensidad máxima de maniobra:
- Frecuencia máxima:
- Duración impulso:
NPN
24 V c.c.
50 mA
5 imp / s
100 ms
Clase Precisión:
- Tensión :
- Corriente :
- Potencia / Enegía :
Captadores de medida : Corriente / Tensión
Factor de potencia :
Margen de medida fondo escala: ITF / Shunt
Sensor temperatura : Precisión / Ventana de trabajo
- Medida de temperatura sin ventilación forzada
- Medida de temperatura sin ventilación forzada
Altitud máxima de funcionamiento:
0.5 % ± 1 dígito
0.5 % ± 1 dígito
1 % ± 1 dígito
Transformadores externos / tensión directa
0.5 a 1
0,2 ..... 120 % / 2 ..... 120 %
± 2 ºC / -10 ….. +50 ºC
+ 14,0 ºC
+ 3,5 ºC
2.000 metros Seguridad:
Categoría III - 300 V c.a. / 520 V c.a. EN-61010 Protección al choque eléctrico por
doble aislamiento clase II. El equipo debe conectarse a un circuito de alimentación
protegido con fusibles tipo gl según IEC 269 o tipo M, con valores comprendidos entre
0,5 y 1A. Debe estar provisto de un interruptor magnetotérmico, o equivalente, para
poder desconectar el equipo de la red de alimentación. La sección mínima del cable de
alimentación será de 1mm
2 .
Normas :
IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-6-3,
EN 61000-6-1, EN 61010-1, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3,
EN 61000-4-4, EN 61000-4-5, EN 55011, CE
4.- CONEXIONADO
4 hilos / 3 hilos ( baja tensión ) 3 hilos (2 Trasformadores de tensión y 3 de corriente) 3 hilos (2 Transformadores de tensión y 2 de corriente)
S2
P2
S1
P1
L1
L2
L3
N
S2
P2
S1
P1
S2
P2
S1
P1
N
V L1 V L2 V L3
min
max Pd
max
clear
COMM
CPU
CVM-MINI
reset reset energy
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 Al
im
e n
ta
c ión
Po
w
e
r S
u p
p ly
S2
P2
S1
P1
L1
L2
L3
S2
P2
S1
P1
S2
P2
S1
P1
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15
b
B
a
A
b
B
a
A
V L1 V L2 V L3
A
lim
e n
ta
c ió
n
Po
we
r S
u
p
p ly
L1
L2
L3
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15
b
B
a
A
b
B
a
A
V L1 V L2 V L3
S2
P2
S1
P1
S2
P2
S1
P1
Al
im
e
n
ta
c ión
Po
we
r S
u
p
p ly
5.- SERVICIO TECNICO
CIRCUTOR, SA - Servicio de Asistencia Técnica
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), ESPAÑA
Tel: 902 449 459 (España) (+34) 93 745 29 00 (fuera de España)
email: [email protected] www.circutor.es
