Manual de instrucciones CVM k2
CONFIGURACIÓN

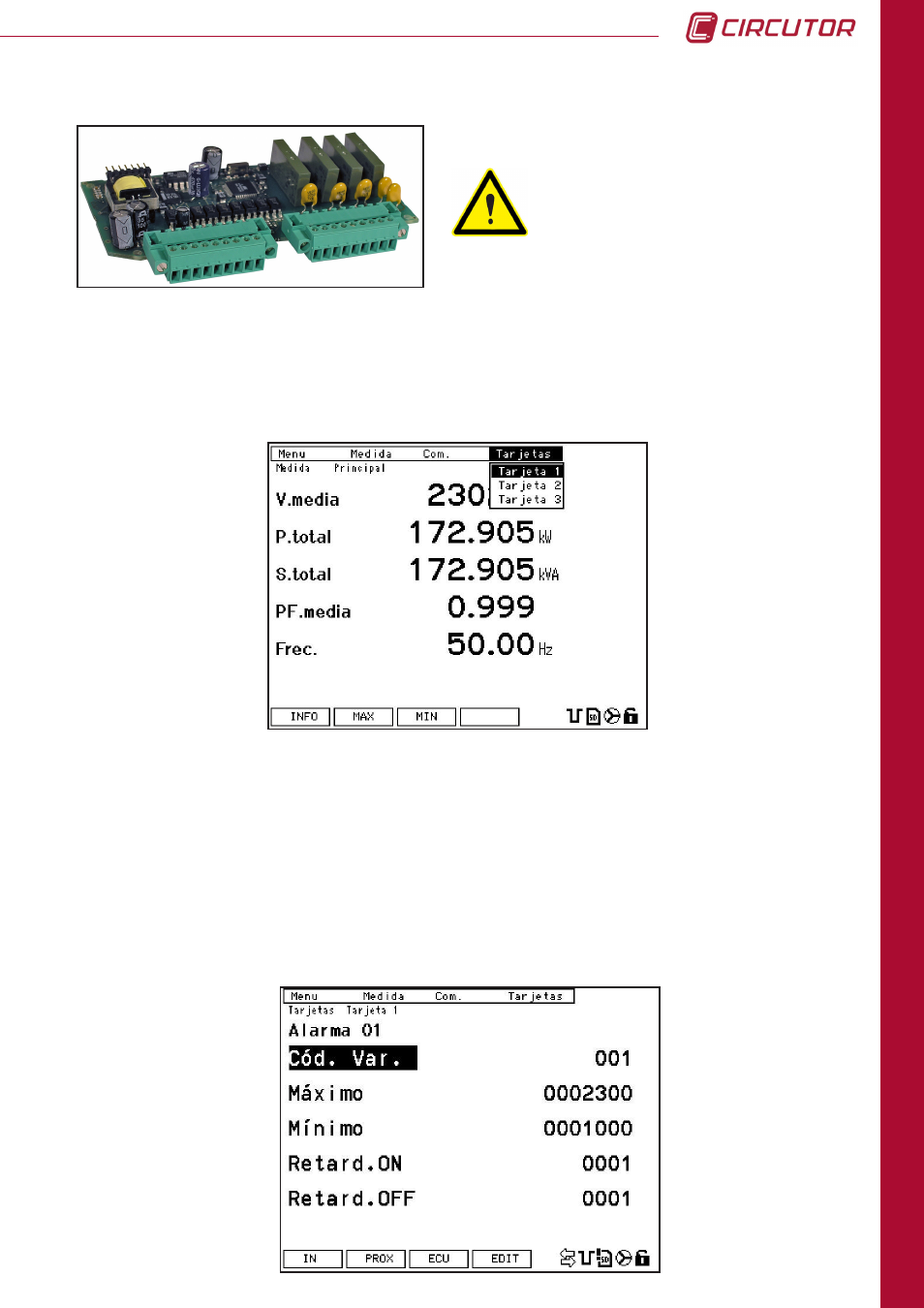

4.7.2 - 8 ENTRADAS DIGITALES Y 4 SALIDAS RELÉ
Para acceder a la configuración de la tarjeta de 8 entradas y 4 salidas relé, debe entrar en
menú de configuración (
menu ---> config. ) y seleccionar la posición donde está insertada la
tarjeta, dentro del menú TARJETAS .
Para poder modificar los parámetros de configuración de la tarjeta debe pulsar la tecla EDIT
.
Leer apartado 4.7.0 Inserción de
tarjetas de expansión.
Los parámetros que se configuran en la pantalla de alarmas tienen distintos significados en
función de la variable eléctrica seleccionada en la línea de configuración
Cod. Var . (ver capítulo
8.3 Mapa de memoria Modbus para ver los códigos de todas las variables).
Se distinguen dos tipos de variable eléctrica para configurar una alarma.
- Un tipo de variable es un valor instantáneo medido o calculado por el analizador. (tipo a).
- Otro tipo de variable es energía a la que se le asigna una salida de impulsos (tipo b). Un
ejemplo de este tipo de variable puede ser energía activa consumida con código 129.
