4.7.3.1. Configuración de salidas analógicas.

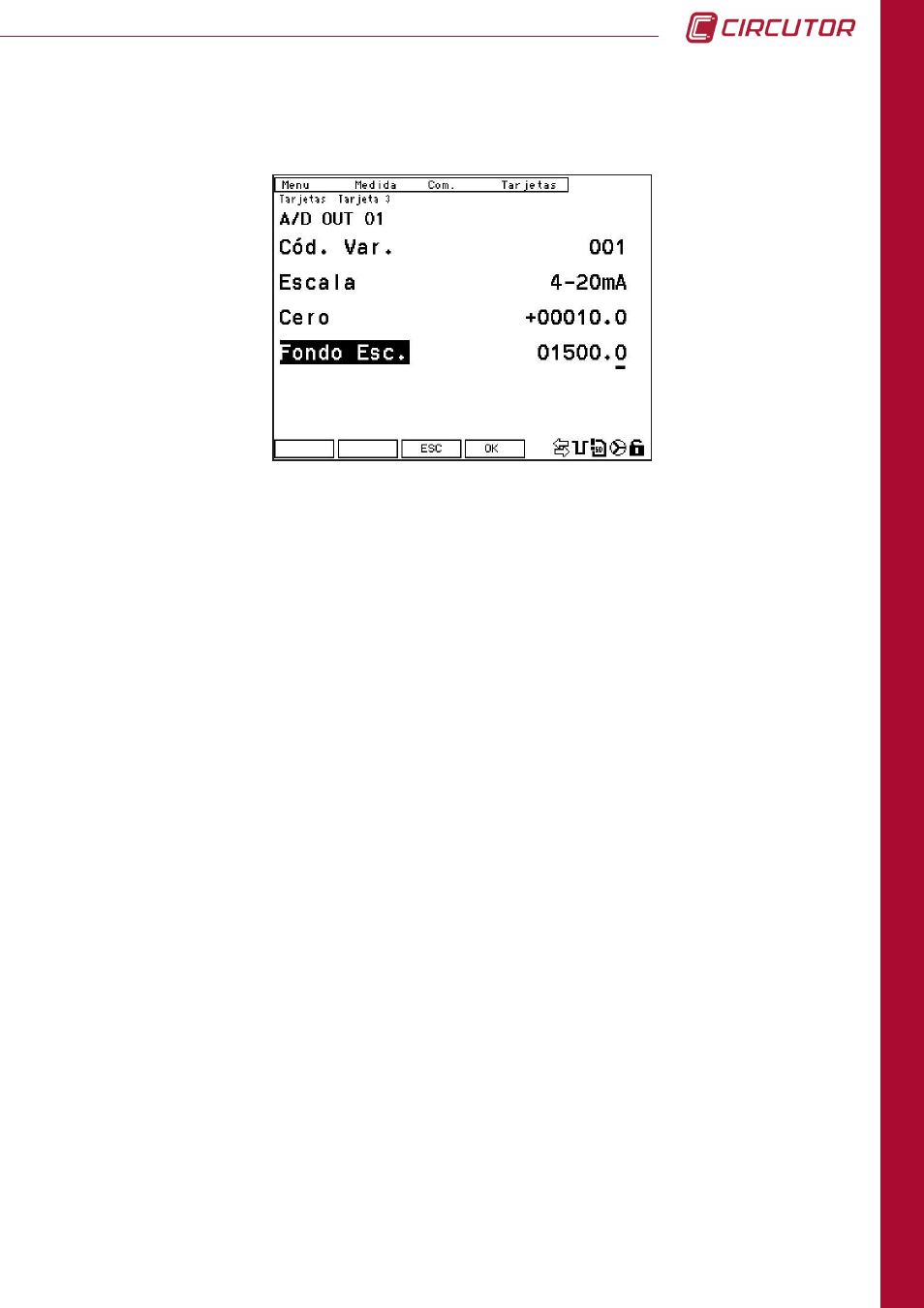

La pantalla de configuración de las salidas analógicas de la tarjeta es como muestra la
figura:
Los parámetros de configuración de las salidas analógicas son:
COD.var
:
Código de la variable eléctrica instantánea que se desea asignar a la salida
(ver capítulo 8.3 Mapa de memoria Modbus para ver los códigos de todas las
variables). No se permite código de energía.
escala
:
Se puede seleccionar entre
0
y
4
que corresponden a las escalas 0...20 mA y
4...20 mA respectivamente.
cero
:
Valor que debe tener la variable para tener a la salida 0 ó 4 mA (depende de la
escala seleccionada).
fondo esc
.: Valor que debe tener la variable para tener a la salida 20 mA.
Las teclas de función nos muestran las siguientes opciones en el modo de edición:
ESC
: Salir de la pantalla actual sin salvar los cambios.
OK
: Confirma y graba los cambios realizados.
Las diferentes teclas que aparecen en esta pantalla son:
prox
: Incrementa el número de salida hasta un máximo de 4 (
A/D OUT 04
). Pulsando
nuevamente retorna a la salida 01 (
A/D OUT 01
).
IN
: Desde cualquier pantalla, pulsar esta tecla para ir a pantalla de configuración
de las entradas analógicas. (Apartado 4.7.3.3 Configuración de entradas
analógicas)
EDIT
: Pulsar para acceder al menú de edición. Con las flechas de desplazamiento se
selecciona el parámetro que se desea modificar (en negrita). Entrar pulsando
SET
.
