108
Manual de instrucciones CVM k2
VISUALIZACIÓN
6.4.1 TARJETA 8 ENTRADAS / 8 SALIDAS DIGITALES
6.4. TARJETAS DE EXPANSIÓN

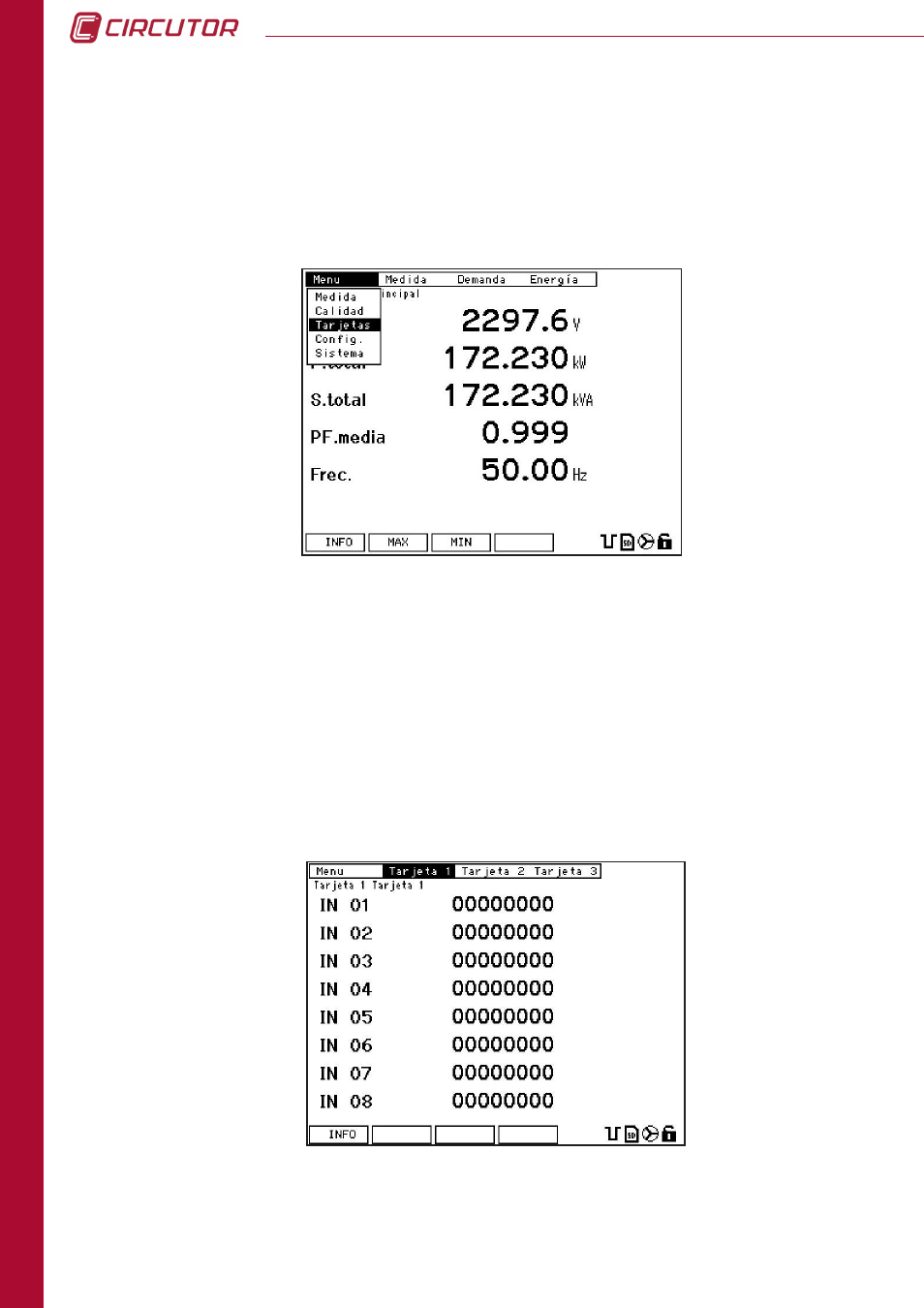

Para poder visualizar el estado de las entradas o salidas de las tarjetas de expansión, debe
ir al menú
tarjetas dentro de menu , seleccionar tarjetas y seleccionar entre las opciones
del menú superior (tarjeta 1, tarjeta 2 ó tarjeta 3) dependiendo de la posición en la que está
insertada la tarjeta que desea visualizar.
Si se selecciona una posición en la que no hay ninguna tarjeta insertada, o no la reconoce,
muestra el mensaje
NO TARJ .
Si se selecciona una posición en la que se encuentra insertada una tarjeta de entradas /
salidas digitales estáticas se muestra la siguiente pantalla.
En la figura se muestra el estado de las entradas digitales o el número de impulsos que
ha recibido en cada una de las entradas, dependiendo de la configuración que tengan las
entradas.
