78
Manual de instrucciones CVM
k2
CONFIGURACIÓN
Los pines del DB-9 tienen la siguiente configuración:
4.7.7.5. Conector Profibus DP (DB-9)
1. Malla.
2. -.
3. “B” Señal profibus entrada / salida no reversible.
4. -.
5. “M5” GND. Potencial de referencia.
6. “P5” Tensión alimentación 5V.
7. -.
8. “A” Señal profibus entrada / salida reversible.
9. -.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Card
Error
Bus
Error
On
On
On
Off
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Off
Off
On
Off
Card
Error
Bus
Error
Card
Error
Bus
Error
Card
Error
Bus
Error

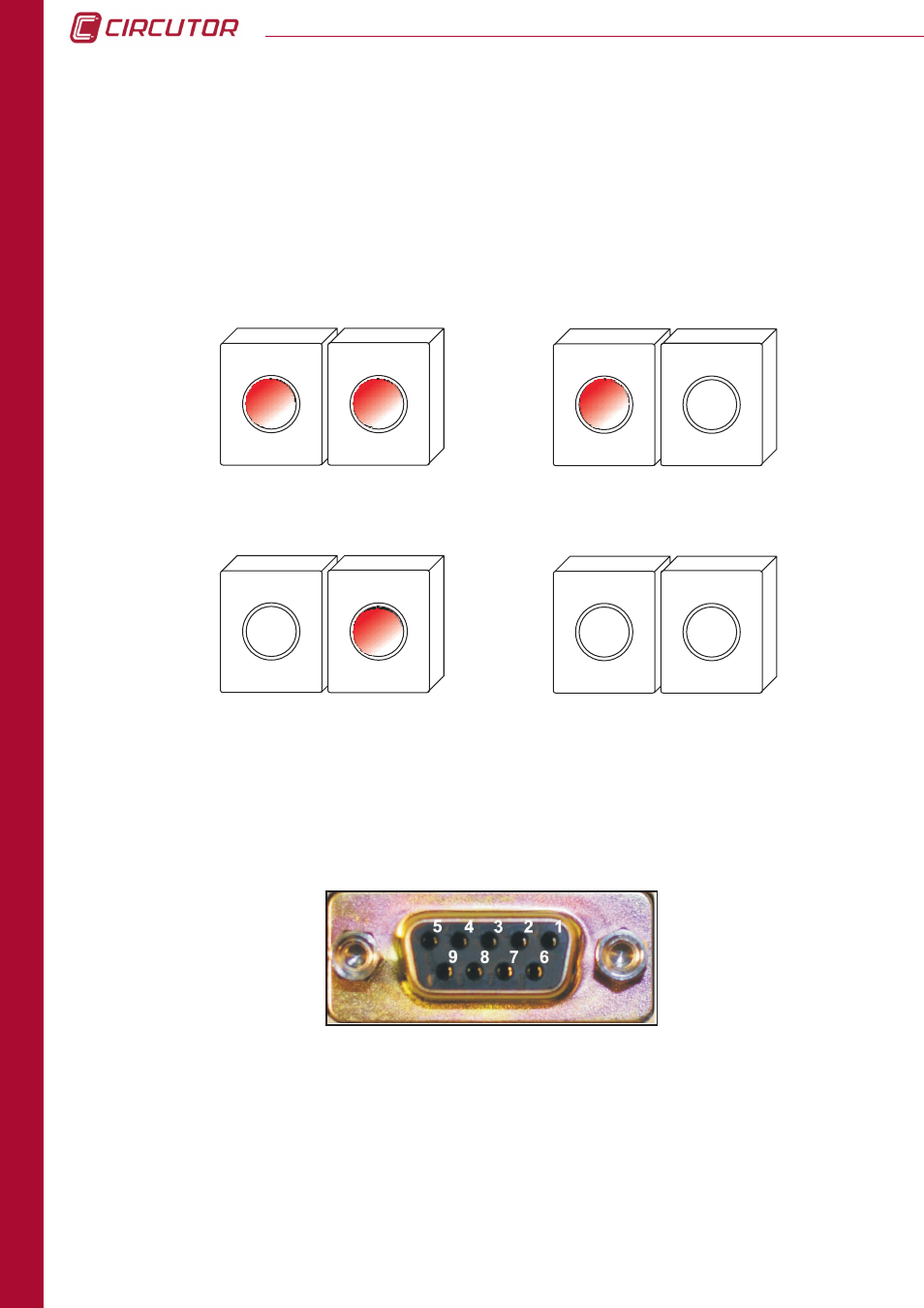

La tarjeta Profibus tiene 2 LEDs indicativos del estado en el que se encuentra tanto la tarjeta
profibus, como el bus de comunicaciones.
Los LEDs están encendidos para indicar algún tipo de error tanto en la tarjeta como en el bus
de comunicaciones profibus.
Las combinaciones de los posibles estados de los LEDs y su significado se muestra en la
figura adjunta. Se puede ver que el led encendido "
On" indica algún tipo de error, mientras
que apagado "
Off" indica un funcionamiento correcto del sistema.
4.7.7.4. LEDs indicativos de la tarjeta Profibus
