Manual de instrucciones CVM k2
VISUALIZACIÓN
Las teclas que nos aparecen en el menú inferior son:
z hx1 :Pulsando esta tecla, se realiza un zoom horizontal de la forma de onda que se
muestra. Es un zoom cíclico con las opciones x1, x2, x4 y vuelve al inicio.

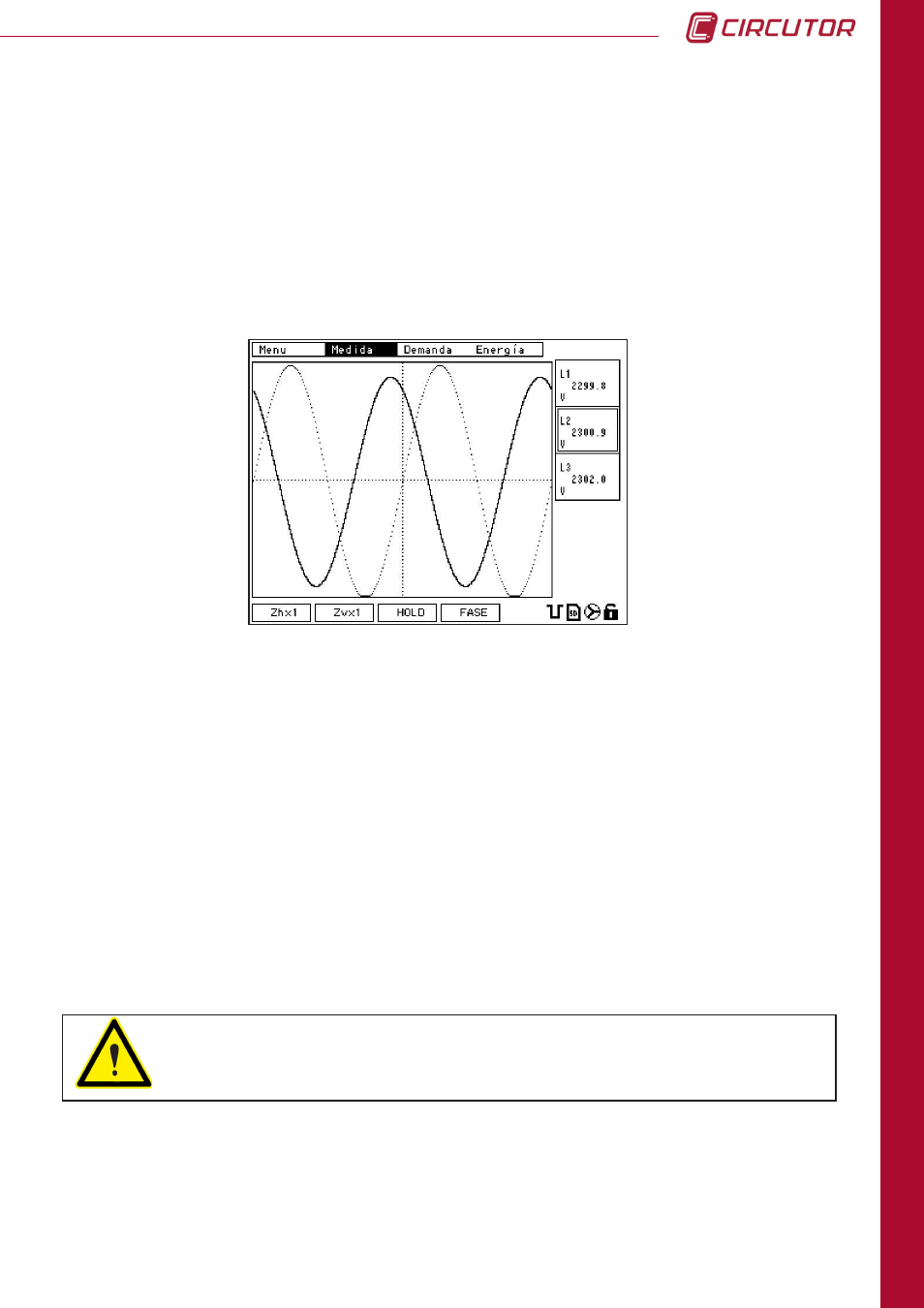

En esta pantalla, se muestra la forma de onda de la tensión simple o fase-neutro. Dentro de la
pantalla, puede utilizar las teclas de desplazamiento arriba/abajo para desplazarse por cada
una de las fases L1, L2 ó L3.
Por defecto, al entrar en la pantalla, el cursor se encuentra sobre L1 y está activada. Para
visualizar las fases debe colocar el cursor sobre la fase deseada y pulsar
SET . Si la fase que
selecciona está activada, pulsando SET la desactiva y deja de visualizarla.
De este modo puede llegar a visualizar las tres formas de onda de la línea trifásica
simultáneamente. También puede agruparlas como desee.
En los cuadros situados a la derecha de la pantalla, que corresponden a cada fase, se muestra
el valor eficaz de la tensión simple de cada una de las fases
ATENCIÓN: El refresco de las pantallas gráficas de forma de onda y de
fasores, es de un segundo. Si hay algún evento que dura menos de un
segundo o éste no és cíclico, no se visualizará.
6.1.2.1 Visualización de la forma de onda de tensión
Dentro de la pantalla min , aparece la opción inst para volver a visualizar los valores
instantáneos.
onda : Pulsando esta tecla se muestra en pantalla la forma de onda de la tensión entre las
fases y el neutro.
