Manual de instrucciones CVM k2
VISUALIZACIÓN
z vx1: Pulsando esta tecla, se realiza un zoom vertical de la forma de onda que está
visualizando. Es un zoom cíclico con las opciones x1, x2, x4, x8 y vuelve al inicio.
hold : Realiza una captura de la forma de onda que se esta visualizando. La tecla
run , permite volver al modo continuo de visualización de la forma de onda.
fase : Muestra la pantalla gráfica de fasores. En la pantalla de fasores sólo muestra
dato (F4) en el menú inferior. Pulsando dato , se vuelve a la pantalla de visualización
numérica de valores instantáneos de las variables. (ver apartado 6.1.2)

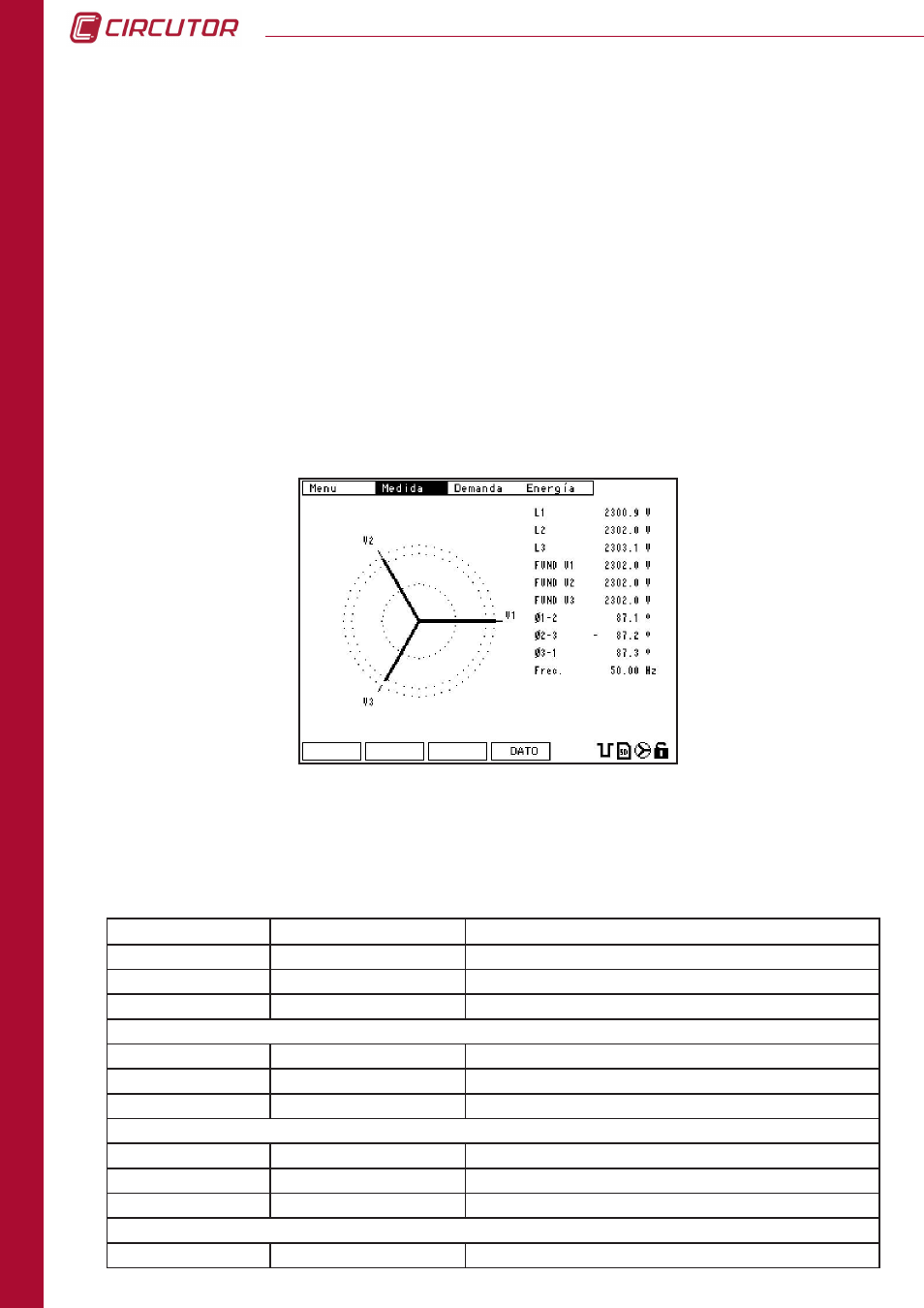

En esta pantalla, se muestran los fasores de una forma gráfica. También se muestra una tabla
de los valores numéricos más representativos.
TEXTO VALOR (P.E.) DESCRIPCIÓN
L1 240.0 Valor RMS de VL1
L2 239.8 Valor RMS de VL2
L3 240.1 Valor RMS de VL3
FUND V1 230.2 Valor de la fundamental de la fase 1
FUND V2 230.0 Valor de la fundamental de la fase 2
FUND V3 230.4 Valor de la fundamental de la fase 3
Ø 1-2 120.4 º Desfase angular entre fases 1 y 2
Ø 2-3 120.4 º Desfase angular entre fases 2 y 3
Ø 3-1 119.2 º Desfase angular entre fases 3 y 1
Frec. 50.14 Frecuencia de las fase 1
6.1.2.2 Visualización de fasores de tensión
