46
Manual de instrucciones CVM k2
CONFIGURACIÓN
ATENCIÓN: El valor 00 en una ecuación de activación de las salidas, significa que
no debe realizar maniobra alguna, por lo que sólo se deberían encontrar al final
de la ecuación. De encontrarse el valor 00 al principio de la ecuación, el CVMk2
no realizará el cálculo ni la activación de la salida correspondiente

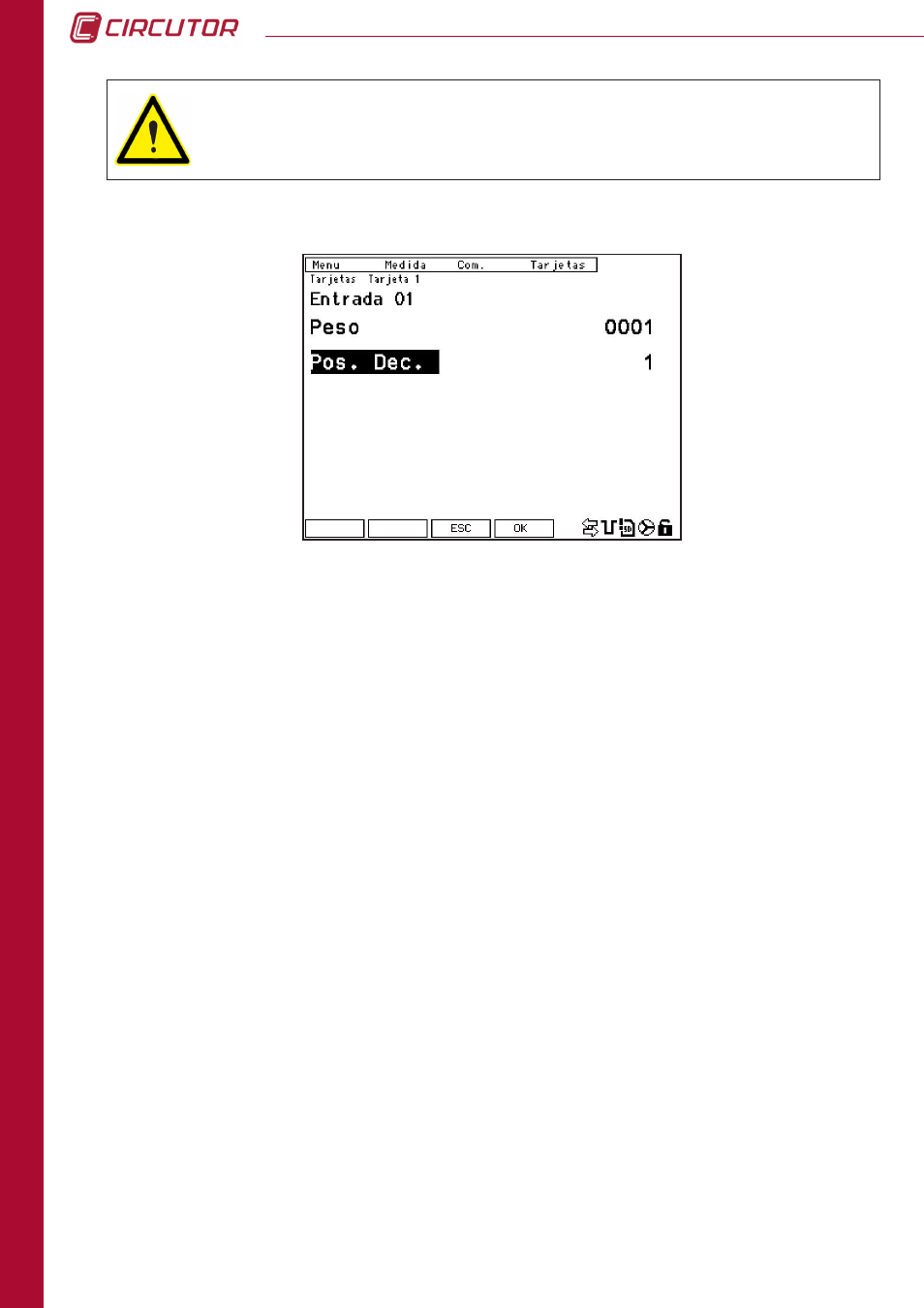

4.7.1.3. Configuración de entradas digitales
Las entradas de la tarjeta se configuran también de dos formas diferentes, dependiendo de si
desea configurar la entrada como un contador incremental o como una entrada lógica de dos
estados (ON / OFF).
peso = 0000
De esta forma, la entrada queda configurada como entrada de dos estados ON/OFF. Al
configurar la entrada como ON/OFF, no es necesario configurar la siguiente opción del menú,
Pos. dec .
peso ≠ 0000
Al configurar el peso de la entrada diferente de cero, ésta se configura como contador
incremental de impulsos cuyo valor máximo de contador es de 10M. El valor a introducir es el
factor que multiplica cada impulso de la entrada.
Pos. dec: Se indican los decimales que se desea que tenga el contador de la entrada
correspondiente.
Las opciones que presenta el menú inferior son:
prox. (F2): Incrementa el número de entrada desde la 1 hasta un máximo de 08 para
acceder a su configuración. Desde la pantalla de configuración de la entrada
08, pulsando de nuevo F2 ( prox ), se retorna a la pantalla de configuración de
la entrada 01.
OUT (F1): Pulsar esta tecla para acceder a la pantalla de configuración de alarmas,
apartado 4.7.1.1.
Para grabar los parámetros modificados en cualquier pantalla, se debe pulsar la tecla
OK (F4)
antes de salir. Para salir de modo edición sin grabar los cambios, pulsar ESC (F3).
