Manual de instrucciones CVM k2
CONFIGURACIÓN
Las diferentes teclas que aparecen en esta pantalla son:
prox : Incrementa el número de entrada hasta un máximo de 8 ( A/D IN 08 ). Pulsando
nuevamente se vuelve a la entrada 01 ( A/D IN 01 ).
OUT : Desde cualquier pantalla de las entradas, pulsar esta tecla para acceder a pantalla de
configuración de las salidas. (Apartado 4.7.3.1).
EDIT : Pulsar esta tecla para acceder al menú de edición de los parámetros. Con las flechas
de desplazamiento se selecciona el parámetro que se desea modificar (aparece en
negrita) y se accede a los parámetros pulsando SET .
4.7.3.3. Configuración de entradas analógicas.
Los parámetros de configuración de las entradas analógicas son:
escala : Rango deseado en la entrada. Seleccionar entre 0...20 mA ó 4...20 mA.
cero : Valor que se desea visualizar en el punto cero de la recta. (4 ó 20 mA).
fondo esc .: Valor que se desea visualizar cuando existan 20 mA en la entrada.
pos. dec .: Posición del punto decimal.
En la pantalla de edición de parámetros nos aparecen las siguientes teclas:
ESC : Sale de la pantalla actual sin salvar los cambios.
OK : Graba los cambios realizados y sale de la pantalla de edición.

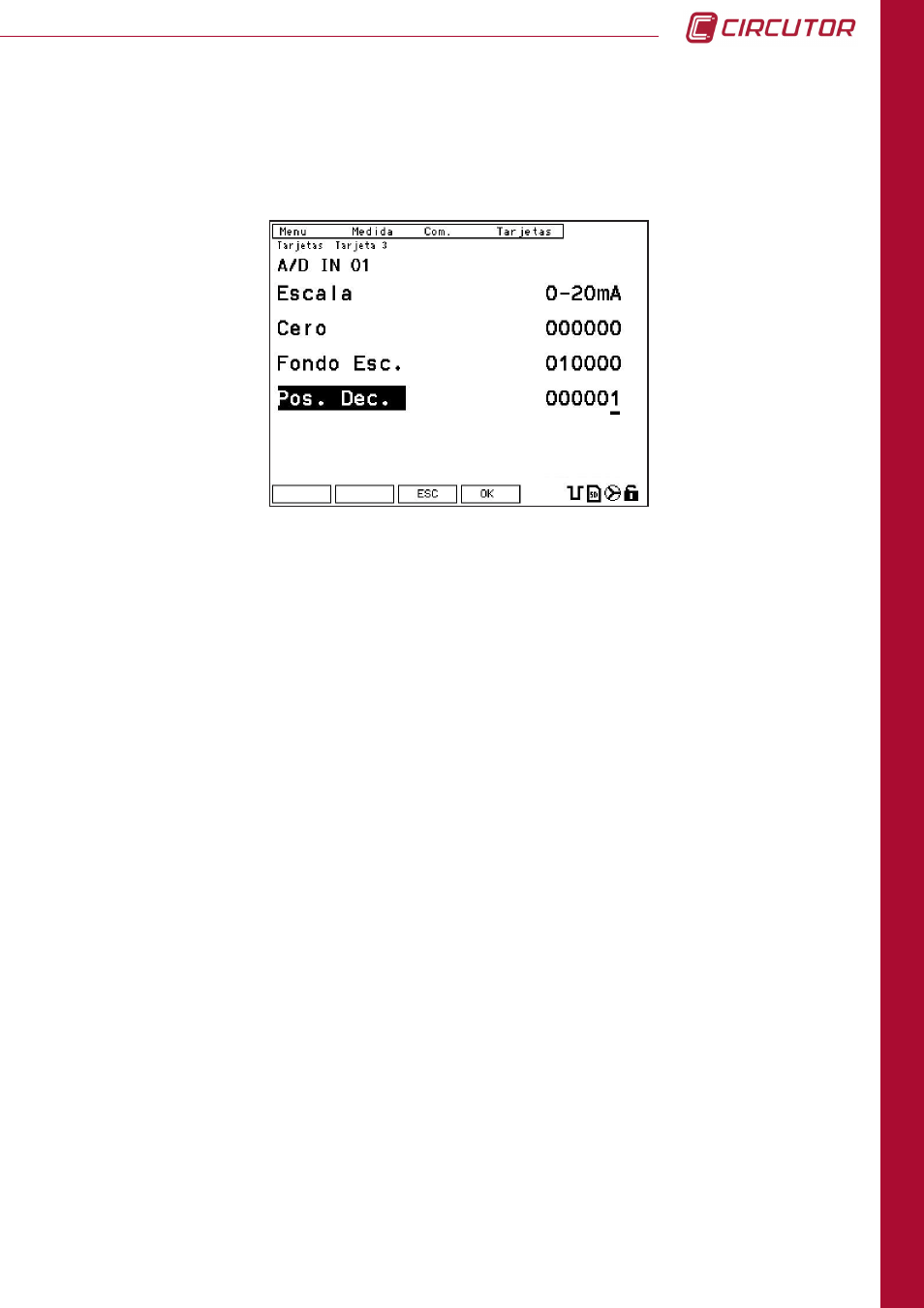

La pantalla de configuración de las entradas analógicas de la tarjeta es como muestra la
figura:
